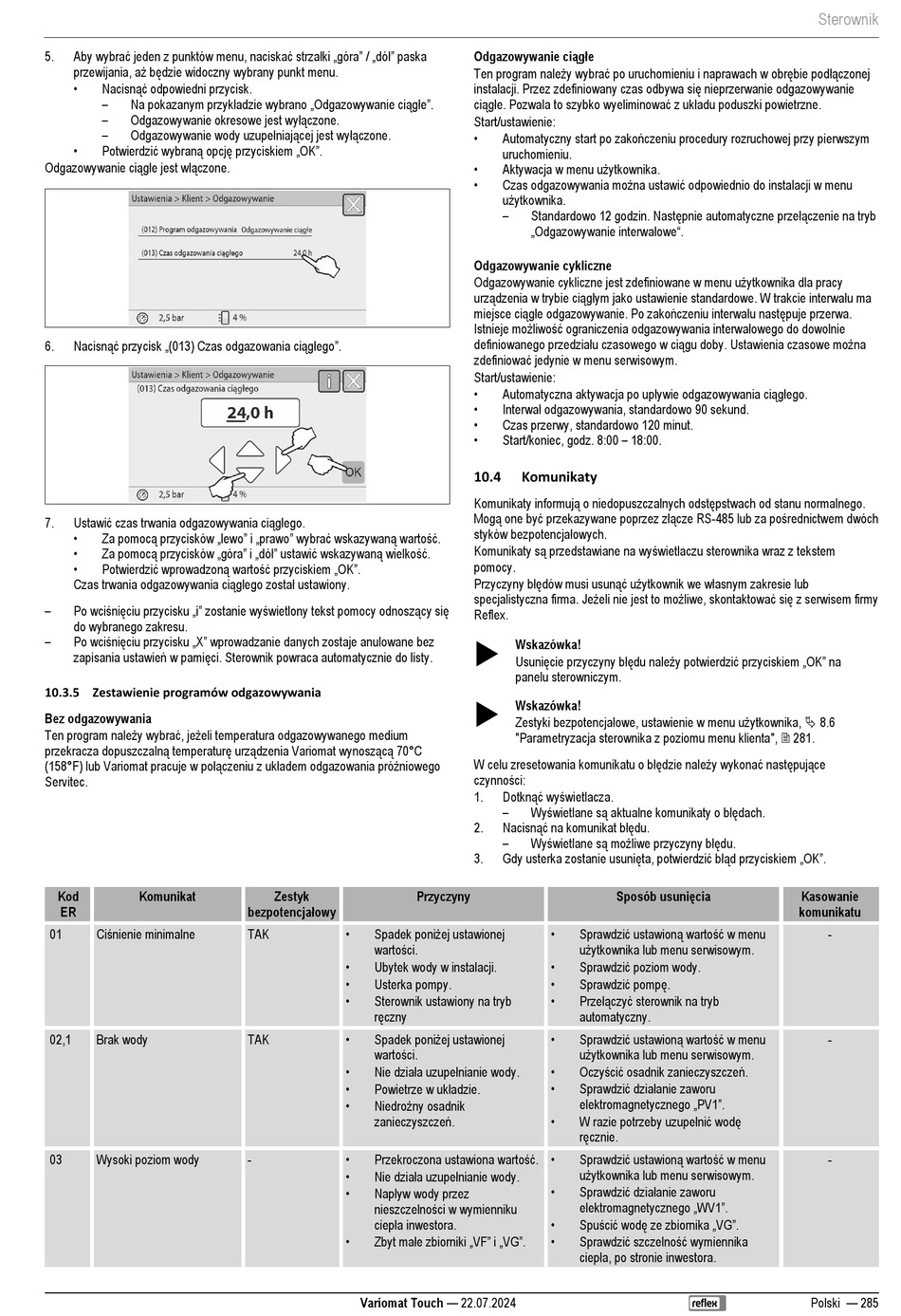

Aby wybrać jeden z punktów menu, naciskać strzałki „góra" / „dół" paska
5.
przewijania, aż będzie widoczny wybrany punkt menu.
• Nacisnąć odpowiedni przycisk.
– Na pokazanym przykładzie wybrano „Odgazowywanie ciągłe".
– Odgazowywanie okresowe jest wyłączone.
– Odgazowywanie wody uzupełniającej jest wyłączone.
• Potwierdzić wybraną opcję przyciskiem „OK".
Odgazowywanie ciągłe jest włączone.
Nacisnąć przycisk „(013) Czas odgazowania ciągłego".
6.
Ustawić czas trwania odgazowywania ciągłego.
7.
• Za pomocą przycisków „lewo" i „prawo" wybrać wskazywaną wartość.
• Za pomocą przycisków „góra" i „dół" ustawić wskazywaną wielkość.
• Potwierdzić wprowadzoną wartość przyciskiem „OK".
Czas trwania odgazowywania ciągłego został ustawiony.
– Po wciśnięciu przycisku „i" zostanie wyświetlony tekst pomocy odnoszący się
do wybranego zakresu.
– Po wciśnięciu przycisku „X" wprowadzanie danych zostaje anulowane bez
zapisania ustawień w pamięci. Sterownik powraca automatycznie do listy.
10.3.5 Zestawienie programów odgazowywania
Bez odgazowywania
Ten program należy wybrać, jeżeli temperatura odgazowywanego medium
przekracza dopuszczalną temperaturę urządzenia Variomat wynoszącą 70°C
(158°F) lub Variomat pracuje w połączeniu z układem odgazowania próżniowego
Servitec.
Kod Komunikat
ER
Ciśnienie minimalne
01
02,1 Brak wody
03 Wysoki poziom wody
Zestyk Przyczyny
bezpotencjałowy
• Spadek poniżej ustawionej
TAK
wartości.
•
Ubytek wody w instalacji.
•
Usterka pompy.
•
Sterownik ustawiony na tryb
ręczny
• Spadek poniżej ustawionej
TAK
wartości.
• Nie działa uzupełnianie wody.
• Powietrze w układzie.
• Niedrożny osadnik
zanieczyszczeń.
• Przekroczona ustawiona wartość.
-
• Nie działa uzupełnianie wody.
• Napływ wody przez
nieszczelności w wymienniku
ciepła inwestora.
• Zbyt małe zbiorniki „VF" i „VG".
Variomat Touch — 22.07.2024
Odgazowywanie ciągłe
Ten program należy wybrać po uruchomieniu i naprawach w obrębie podłączonej
instalacji. Przez zdefiniowany czas odbywa się nieprzerwanie odgazowywanie
ciągłe. Pozwala to szybko wyeliminować z układu poduszki powietrzne.
Start/ustawienie:
• Automatyczny start po zakończeniu procedury rozruchowej przy pierwszym
uruchomieniu.
• Aktywacja w menu użytkownika.
• Czas odgazowywania można ustawić odpowiednio do instalacji w menu
użytkownika.
– Standardowo 12 godzin. Następnie automatyczne przełączenie na tryb
„Odgazowywanie interwałowe".
Odgazowywanie cykliczne
Odgazowywanie cykliczne jest zdefiniowane w menu użytkownika dla pracy
urządzenia w trybie ciągłym jako ustawienie standardowe. W trakcie interwału ma
miejsce ciągłe odgazowywanie. Po zakończeniu interwału następuje przerwa.
Istnieje możliwość ograniczenia odgazowywania interwałowego do dowolnie
definiowanego przedziału czasowego w ciągu doby. Ustawienia czasowe można
zdefiniować jedynie w menu serwisowym.
Start/ustawienie:
• Automatyczna aktywacja po upływie odgazowywania ciągłego.
• Interwał odgazowywania, standardowo 90 sekund.
•
Czas przerwy, standardowo 120 minut.
• Start/koniec, godz. 8:00 – 18:00.
10.4 Komunikaty
Komunikaty informują o niedopuszczalnych odstępstwach od stanu normalnego.
Mogą one być przekazywane poprzez złącze RS-485 lub za pośrednictwem dwóch
styków bezpotencjałowych.
Komunikaty są przedstawiane na wyświetlaczu sterownika wraz z tekstem
pomocy.
Przyczyny błędów musi usunąć użytkownik we własnym zakresie lub
specjalistyczna firma. Jeżeli nie jest to możliwe, skontaktować się z serwisem firmy
Reflex.

Wskazówka!
Usunięcie przyczyny błędu należy potwierdzić przyciskiem „OK" na
panelu sterowniczym.

Wskazówka!
Zestyki bezpotencjałowe, ustawienie w menu użytkownika,  8.6
"Parametryzacja sterownika z poziomu menu klienta",  281.
W celu zresetowania komunikatu o błędzie należy wykonać następujące
czynności:
Dotknąć wyświetlacza.
1.
– Wyświetlane są aktualne komunikaty o błędach.
Nacisnąć na komunikat błędu.
2.
– Wyświetlane są możliwe przyczyny błędu.
Gdy usterka zostanie usunięta, potwierdzić błąd przyciskiem „OK".
3.
Sposób usunięcia
• Sprawdzić ustawioną wartość w menu
użytkownika lub menu serwisowym.
• Sprawdzić poziom wody.
• Sprawdzić pompę.
• Przełączyć sterownik na tryb
automatyczny.
• Sprawdzić ustawioną wartość w menu
użytkownika lub menu serwisowym.
• Oczyścić osadnik zanieczyszczeń.
• Sprawdzić działanie zaworu
elektromagnetycznego „PV1".
• W razie potrzeby uzupełnić wodę
ręcznie.
• Sprawdzić ustawioną wartość w menu
użytkownika lub menu serwisowym.
• Sprawdzić działanie zaworu
elektromagnetycznego „WV1".
• Spuścić wodę ze zbiornika „VG".
• Sprawdzić szczelność wymiennika
ciepła, po stronie inwestora.
Sterownik
Kasowanie
komunikatu
-
-
-
