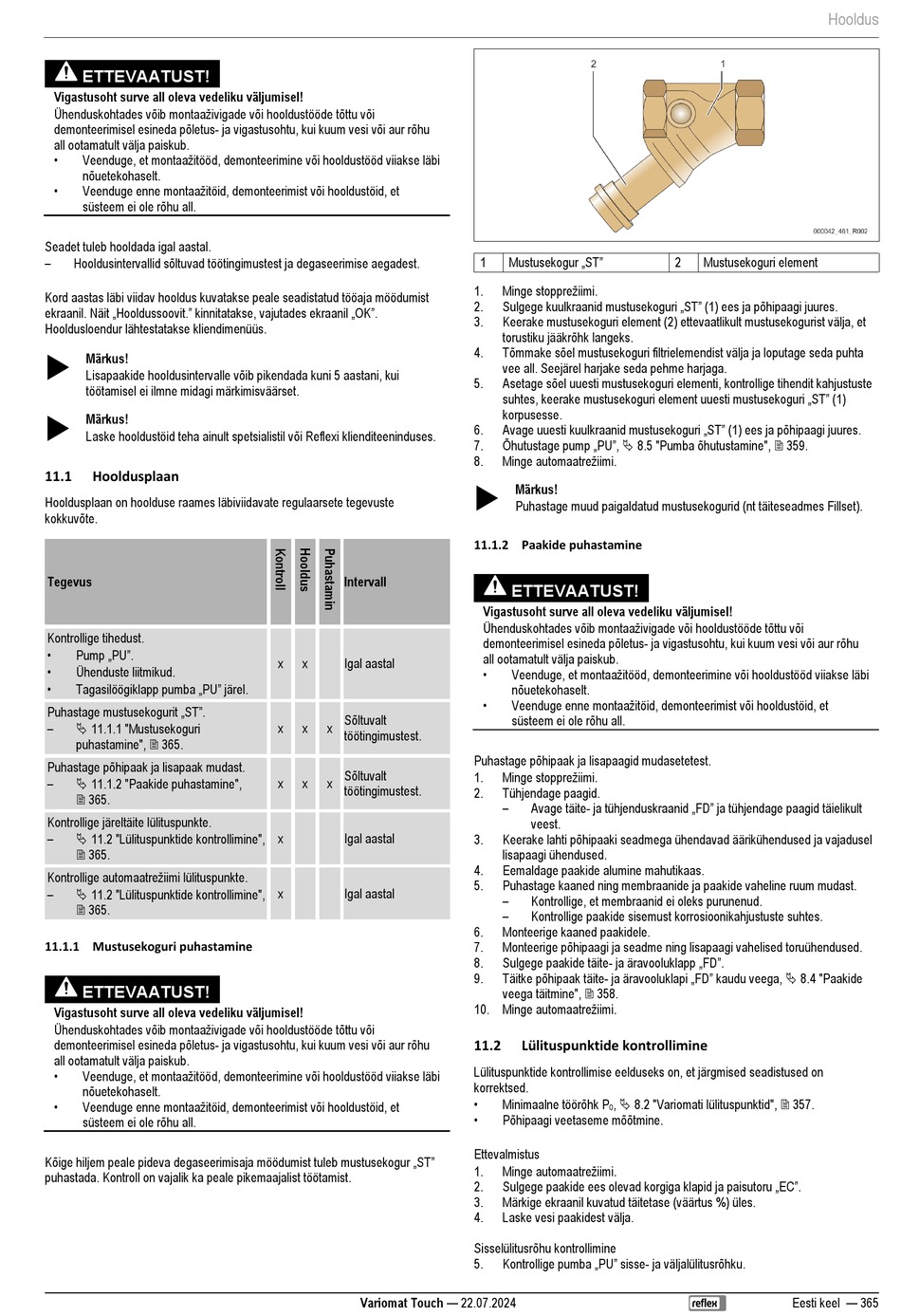

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 365

ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur rõhu
all ootamatult välja paiskub.
• Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse läbi
nõuetekohaselt.
• Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.
Seadet tuleb hooldada igal aastal.
–
Hooldusintervallid sõltuvad töötingimustest ja degaseerimise aegadest.
Kord aastas läbi viidav hooldus kuvatakse peale seadistatud tööaja möödumist
ekraanil. Näit „Hooldussoovit." kinnitatakse, vajutades ekraanil „OK".
Hooldusloendur lähtestatakse kliendimenüüs.

Märkus!
Lisapaakide hooldusintervalle võib pikendada kuni 5 aastani, kui
töötamisel ei ilmne midagi märkimisväärset.

Märkus!
Laske hooldustöid teha ainult spetsialistil või Reflexi klienditeeninduses.
11.1 Hooldusplaan
Hooldusplaan on hoolduse raames läbiviidavate regulaarsete tegevuste
kokkuvõte.
Tegevus
Kontrollige tihedust.
• Pump „PU".
•
Ühenduste liitmikud.
• Tagasilöögiklapp pumba „PU" järel.
Puhastage mustusekogurit „ST".
–
 11.1.1 "Mustusekoguri
puhastamine",  365.
Puhastage põhipaak ja lisapaak mudast.
–
 11.1.2 "Paakide puhastamine",
 365.
Kontrollige järeltäite lülituspunkte.
–
 11.2 "Lülituspunktide kontrollimine",
 365.
Kontrollige automaatrežiimi lülituspunkte.
–
 11.2 "Lülituspunktide kontrollimine",
 365.
11.1.1 Mustusekoguri puhastamine
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur rõhu
all ootamatult välja paiskub.
• Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse läbi
nõuetekohaselt.
• Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.
Kõige hiljem peale pideva degaseerimisaja möödumist tuleb mustusekogur „ST"
puhastada. Kontroll on vajalik ka peale pikemaajalist töötamist.
Intervall
x x Igal aastal
Sõltuvalt
x x x
töötingimustest.
Sõltuvalt
x x x
töötingimustest.
x Igal aastal
x Igal aastal
Variomat Touch — 22.07.2024
Mustusekogur „ST"
1
Minge stopprežiimi.
1.
Sulgege kuulkraanid mustusekoguri „ST" (1) ees ja põhipaagi juures.
2.
3. Keerake mustusekoguri element (2) ettevaatlikult mustusekogurist välja, et
torustiku jääkrõhk langeks.
4. Tõmmake sõel mustusekoguri filtrielemendist välja ja loputage seda puhta
vee all. Seejärel harjake seda pehme harjaga.
5. Asetage sõel uuesti mustusekoguri elementi, kontrollige tihendit kahjustuste
suhtes, keerake mustusekoguri element uuesti mustusekoguri „ST" (1)
korpusesse.
Avage uuesti kuulkraanid mustusekoguri „ST" (1) ees ja põhipaagi juures.
6.
Õhutustage pump „PU",  8.5 "Pumba õhutustamine",  359.
7.
Minge automaatrežiimi.
8.

Märkus!
Puhastage muud paigaldatud mustusekogurid (nt täiteseadmes Fillset).
11.1.2 Paakide puhastamine
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu või
demonteerimisel esineda põletus- ja vigastusohtu, kui kuum vesi või aur rõhu
all ootamatult välja paiskub.
• Veenduge, et montaažitööd, demonteerimine või hooldustööd viiakse läbi
nõuetekohaselt.
• Veenduge enne montaažitöid, demonteerimist või hooldustöid, et
süsteem ei ole rõhu all.
Puhastage põhipaak ja lisapaagid mudasetetest.
Minge stopprežiimi.
1.
2. Tühjendage paagid.
– Avage täite- ja tühjenduskraanid „FD" ja tühjendage paagid täielikult
veest.
3. Keerake lahti põhipaaki seadmega ühendavad äärikühendused ja vajadusel
lisapaagi ühendused.
4. Eemaldage paakide alumine mahutikaas.
5. Puhastage kaaned ning membraanide ja paakide vaheline ruum mudast.
–
Kontrollige, et membraanid ei oleks purunenud.
–
Kontrollige paakide sisemust korrosioonikahjustuste suhtes.
6. Monteerige kaaned paakidele.
7. Monteerige põhipaagi ja seadme ning lisapaagi vahelised toruühendused.
Sulgege paakide täite- ja äravooluklapp „FD".
8.
Täitke põhipaak täite- ja äravooluklapi „FD" kaudu veega,  8.4 "Paakide
9.
veega täitmine",  358.
10. Minge automaatrežiimi.
11.2 Lülituspunktide kontrollimine
Lülituspunktide kontrollimise eelduseks on, et järgmised seadistused on
korrektsed.
•
,  8.2 "Variomati lülituspunktid",  357.
Minimaalne töörõhk P
0
•
Põhipaagi veetaseme mõõtmine.
Ettevalmistus
Minge automaatrežiimi.
1.
Sulgege paakide ees olevad korgiga klapid ja paisutoru „EC".
2.
3. Märkige ekraanil kuvatud täitetase (väärtus %) üles.
4. Laske vesi paakidest välja.
Sisselülitusrõhu kontrollimine
Kontrollige pumba „PU" sisse- ja väljalülitusrõhku.
5.
Hooldus
2 Mustusekoguri element
Eesti keel — 365
