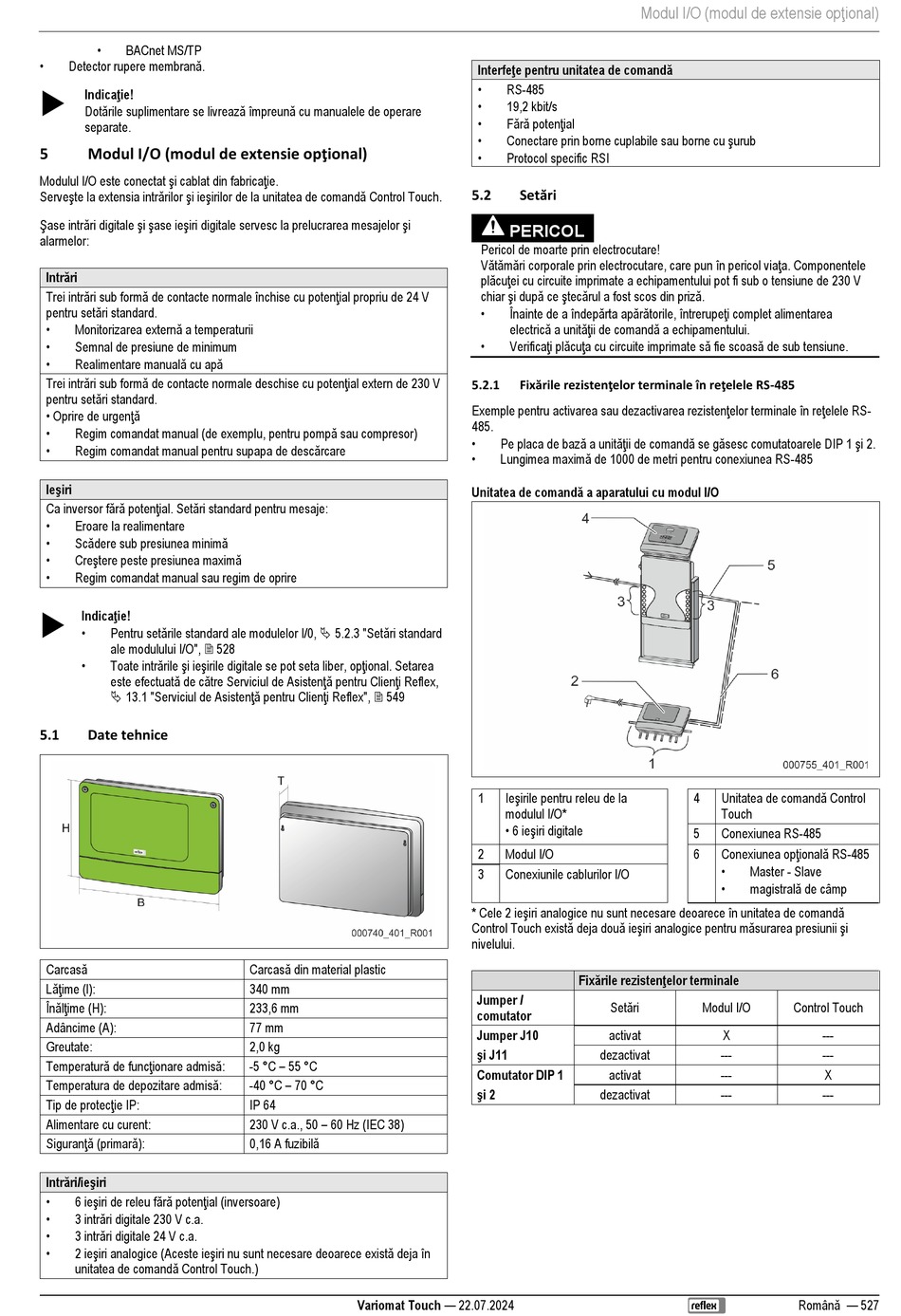

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 527

•
BACnet MS/TP
• Detector rupere membrană.
Indicaţie!

Dotările suplimentare se livrează împreună cu manualele de operare
separate.
Modul I/O (modul de extensie opţional)
5
Modulul I/O este conectat şi cablat din fabricaţie.
Serveşte la extensia intrărilor şi ieşirilor de la unitatea de comandă Control Touch.
Şase intrări digitale şi şase ieşiri digitale servesc la prelucrarea mesajelor şi
alarmelor:
Intrări
Trei intrări sub formă de contacte normale închise cu potenţial propriu de 24 V
pentru setări standard.
• Monitorizarea externă a temperaturii
•
Semnal de presiune de minimum
• Realimentare manuală cu apă
Trei intrări sub formă de contacte normale deschise cu potenţial extern de 230 V
pentru setări standard.
• Oprire de urgenţă
• Regim comandat manual (de exemplu, pentru pompă sau compresor)
• Regim comandat manual pentru supapa de descărcare
Ieşiri
Ca inversor fără potenţial. Setări standard pentru mesaje:
•
Eroare la realimentare
• Scădere sub presiunea minimă
• Creştere peste presiunea maximă
•
Regim comandat manual sau regim de oprire
Indicaţie!

• Pentru setările standard ale modulelor I/0,  5.2.3 "Setări standard
ale modulului I/O",  528
• Toate intrările şi ieşirile digitale se pot seta liber, opţional. Setarea
este efectuată de către Serviciul de Asistenţă pentru Clienţi Reflex,
 13.1 "Serviciul de Asistenţă pentru Clienţi Reflex",  549
5.1 Date tehnice
Carcasă
Lăţime (l):
Înălţime (H):
Adâncime (A):
Greutate:
Temperatură de funcţionare admisă:
Temperatura de depozitare admisă:
Tip de protecţie IP:
Alimentare cu curent:
Siguranţă (primară):
Intrări/ieşiri
• 6 ieşiri de releu fără potenţial (inversoare)
• 3 intrări digitale 230 V c.a.
• 3 intrări digitale 24 V c.a.
• 2 ieşiri analogice (Aceste ieşiri nu sunt necesare deoarece există deja în
unitatea de comandă Control Touch.)
Carcasă din material plastic
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V c.a., 50 – 60 Hz (IEC 38)
0,16 A fuzibilă
Variomat Touch — 22.07.2024
Modul I/O (modul de extensie opţional)
Interfeţe pentru unitatea de comandă
•
RS-485
•
19,2 kbit/s
• Fără potenţial
• Conectare prin borne cuplabile sau borne cu şurub
•
Protocol specific RSI
Setări
5.2
PERICOL
Pericol de moarte prin electrocutare!
Vătămări corporale prin electrocutare, care pun în pericol viaţa. Componentele
plăcuţei cu circuite imprimate a echipamentului pot fi sub o tensiune de 230 V
chiar şi după ce ştecărul a fost scos din priză.
• Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului.
• Verificaţi plăcuţa cu circuite imprimate să fie scoasă de sub tensiune.
Fixările rezistenţelor terminale în reţelele RS-485
5.2.1
Exemple pentru activarea sau dezactivarea rezistenţelor terminale în reţelele RS-
485.
• Pe placa de bază a unităţii de comandă se găsesc comutatoarele DIP 1 şi 2.
• Lungimea maximă de 1000 de metri pentru conexiunea RS-485
Unitatea de comandă a aparatului cu modul I/O
Ieşirile pentru releu de la
1
modulul I/O*
• 6 ieşiri digitale
2 Modul I/O
3 Conexiunile cablurilor I/O
* Cele 2 ieşiri analogice nu sunt necesare deoarece în unitatea de comandă
Control Touch există deja două ieşiri analogice pentru măsurarea presiunii şi
nivelului.
Fixările rezistenţelor terminale
Jumper /
Setări
comutator
Jumper J10 activat
şi J11
dezactivat
Comutator DIP 1
activat
şi 2
dezactivat
Unitatea de comandă Control
4
Touch
5 Conexiunea RS-485
Conexiunea opţională RS-485
6
•
Master - Slave
• magistrală de câmp
Modul I/O Control Touch
X ---
--- ---
--- X
--- ---
Română — 527
