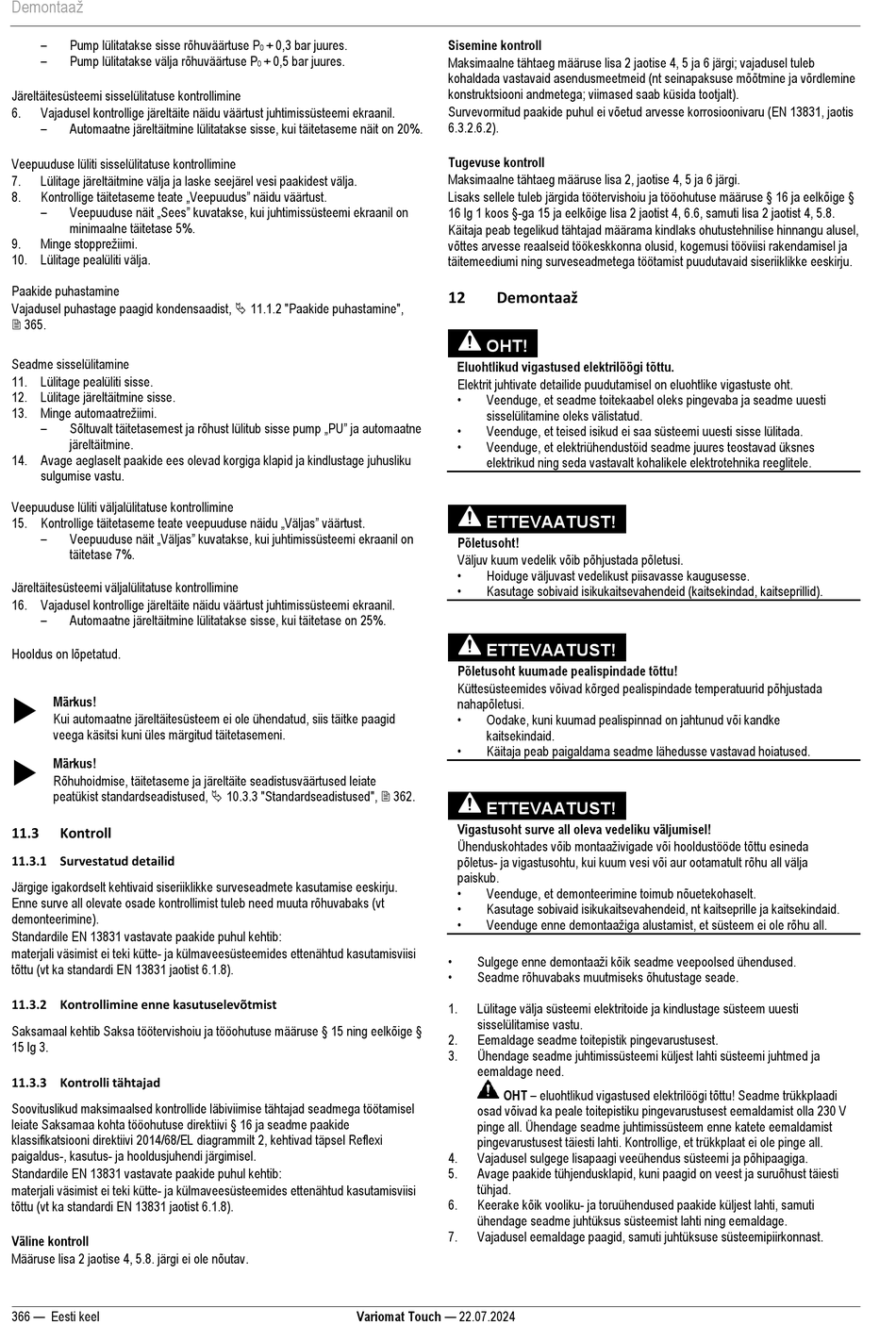

Demontaaž
–
Pump lülitatakse sisse rõhuväärtuse P
–
Pump lülitatakse välja rõhuväärtuse P
Järeltäitesüsteemi sisselülitatuse kontrollimine
6. Vajadusel kontrollige järeltäite näidu väärtust juhtimissüsteemi ekraanil.
–
Automaatne järeltäitmine lülitatakse sisse, kui täitetaseme näit on 20%.
Veepuuduse lüliti sisselülitatuse kontrollimine
7. Lülitage järeltäitmine välja ja laske seejärel vesi paakidest välja.
Kontrollige täitetaseme teate „Veepuudus" näidu väärtust.
8.
– Veepuuduse näit „Sees" kuvatakse, kui juhtimissüsteemi ekraanil on
minimaalne täitetase 5%.
Minge stopprežiimi.
9.
10. Lülitage pealüliti välja.
Paakide puhastamine
Vajadusel puhastage paagid kondensaadist,  11.1.2 "Paakide puhastamine",
 365.
Seadme sisselülitamine
11. Lülitage pealüliti sisse.
12. Lülitage järeltäitmine sisse.
13. Minge automaatrežiimi.
– Sõltuvalt täitetasemest ja rõhust lülitub sisse pump „PU" ja automaatne
järeltäitmine.
14. Avage aeglaselt paakide ees olevad korgiga klapid ja kindlustage juhusliku
sulgumise vastu.
Veepuuduse lüliti väljalülitatuse kontrollimine
15. Kontrollige täitetaseme teate veepuuduse näidu „Väljas" väärtust.
– Veepuuduse näit „Väljas" kuvatakse, kui juhtimissüsteemi ekraanil on
täitetase 7%.
Järeltäitesüsteemi väljalülitatuse kontrollimine
16. Vajadusel kontrollige järeltäite näidu väärtust juhtimissüsteemi ekraanil.
–
Automaatne järeltäitmine lülitatakse sisse, kui täitetase on 25%.
Hooldus on lõpetatud.

Märkus!
Kui automaatne järeltäitesüsteem ei ole ühendatud, siis täitke paagid
veega käsitsi kuni üles märgitud täitetasemeni.

Märkus!
Rõhuhoidmise, täitetaseme ja järeltäite seadistusväärtused leiate
peatükist standardseadistused,  10.3.3 "Standardseadistused",  362.
11.3 Kontroll
11.3.1 Survestatud detailid
Järgige igakordselt kehtivaid siseriiklikke surveseadmete kasutamise eeskirju.
Enne surve all olevate osade kontrollimist tuleb need muuta rõhuvabaks (vt
demonteerimine).
Standardile EN 13831 vastavate paakide puhul kehtib:
materjali väsimist ei teki kütte- ja külmaveesüsteemides ettenähtud kasutamisviisi
tõttu (vt ka standardi EN 13831 jaotist 6.1.8).
11.3.2 Kontrollimine enne kasutuselevõtmist
Saksamaal kehtib Saksa töötervishoiu ja tööohutuse määruse § 15 ning eelkõige §
15 lg 3.
11.3.3 Kontrolli tähtajad
Soovituslikud maksimaalsed kontrollide läbiviimise tähtajad seadmega töötamisel
leiate Saksamaa kohta tööohutuse direktiivi § 16 ja seadme paakide
klassifikatsiooni direktiivi 2014/68/EL diagrammilt 2, kehtivad täpsel Reflexi
paigaldus-, kasutus- ja hooldusjuhendi järgimisel.
Standardile EN 13831 vastavate paakide puhul kehtib:
materjali väsimist ei teki kütte- ja külmaveesüsteemides ettenähtud kasutamisviisi
tõttu (vt ka standardi EN 13831 jaotist 6.1.8).
Väline kontroll
Määruse lisa 2 jaotise 4, 5.8. järgi ei ole nõutav.
366 — Eesti keel
+ 0,3 bar juures.
0
+ 0,5 bar juures.
0
Variomat Touch — 22.07.2024
Sisemine kontroll
Maksimaalne tähtaeg määruse lisa 2 jaotise 4, 5 ja 6 järgi; vajadusel tuleb
kohaldada vastavaid asendusmeetmeid (nt seinapaksuse mõõtmine ja võrdlemine
konstruktsiooni andmetega; viimased saab küsida tootjalt).
Survevormitud paakide puhul ei võetud arvesse korrosioonivaru (EN 13831, jaotis
6.3.2.6.2).
Tugevuse kontroll
Maksimaalne tähtaeg määruse lisa 2, jaotise 4, 5 ja 6 järgi.
Lisaks sellele tuleb järgida töötervishoiu ja tööohutuse määruse § 16 ja eelkõige §
16 lg 1 koos §-ga 15 ja eelkõige lisa 2 jaotist 4, 6.6, samuti lisa 2 jaotist 4, 5.8.
Käitaja peab tegelikud tähtajad määrama kindlaks ohutustehnilise hinnangu alusel,
võttes arvesse reaalseid töökeskkonna olusid, kogemusi tööviisi rakendamisel ja
täitemeediumi ning surveseadmetega töötamist puudutavaid siseriiklikke eeskirju.
Demontaaž
12
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
•
Veenduge, et seadme toitekaabel oleks pingevaba ja seadme uuesti
sisselülitamine oleks välistatud.
•
Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
•
Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt kohalikele elektrotehnika reeglitele.
ETTEVAATUST!
Põletusoht!
Väljuv kuum vedelik võib põhjustada põletusi.
•
Hoiduge väljuvast vedelikust piisavasse kaugusesse.
•
Kasutage sobivaid isikukaitsevahendeid (kaitsekindad, kaitseprillid).
ETTEVAATUST!
Põletusoht kuumade pealispindade tõttu!
Küttesüsteemides võivad kõrged pealispindade temperatuurid põhjustada
nahapõletusi.
•
Oodake, kuni kuumad pealispinnad on jahtunud või kandke
kaitsekindaid.
•
Käitaja peab paigaldama seadme lähedusse vastavad hoiatused.
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu esineda
põletus- ja vigastusohtu, kui kuum vesi või aur ootamatult rõhu all välja
paiskub.
•
Veenduge, et demonteerimine toimub nõuetekohaselt.
•
Kasutage sobivaid isikukaitsevahendeid, nt kaitseprille ja kaitsekindaid.
• Veenduge enne demontaažiga alustamist, et süsteem ei ole rõhu all.
• Sulgege enne demontaaži kõik seadme veepoolsed ühendused.
•
Seadme rõhuvabaks muutmiseks õhutustage seade.
1. Lülitage välja süsteemi elektritoide ja kindlustage süsteem uuesti
sisselülitamise vastu.
2. Eemaldage seadme toitepistik pingevarustusest.
3. Ühendage seadme juhtimissüsteemi küljest lahti süsteemi juhtmed ja
eemaldage need.
OHT – eluohtlikud vigastused elektrilöögi tõttu! Seadme trükkplaadi
osad võivad ka peale toitepistiku pingevarustusest eemaldamist olla 230 V
pinge all. Ühendage seadme juhtimissüsteem enne katete eemaldamist
pingevarustusest täiesti lahti. Kontrollige, et trükkplaat ei ole pinge all.
4. Vajadusel sulgege lisapaagi veeühendus süsteemi ja põhipaagiga.
5. Avage paakide tühjendusklapid, kuni paagid on veest ja suruõhust täiesti
tühjad.
6. Keerake kõik vooliku- ja toruühendused paakide küljest lahti, samuti
ühendage seadme juhtüksus süsteemist lahti ning eemaldage.
7. Vajadusel eemaldage paagid, samuti juhtüksuse süsteemipiirkonnast.
