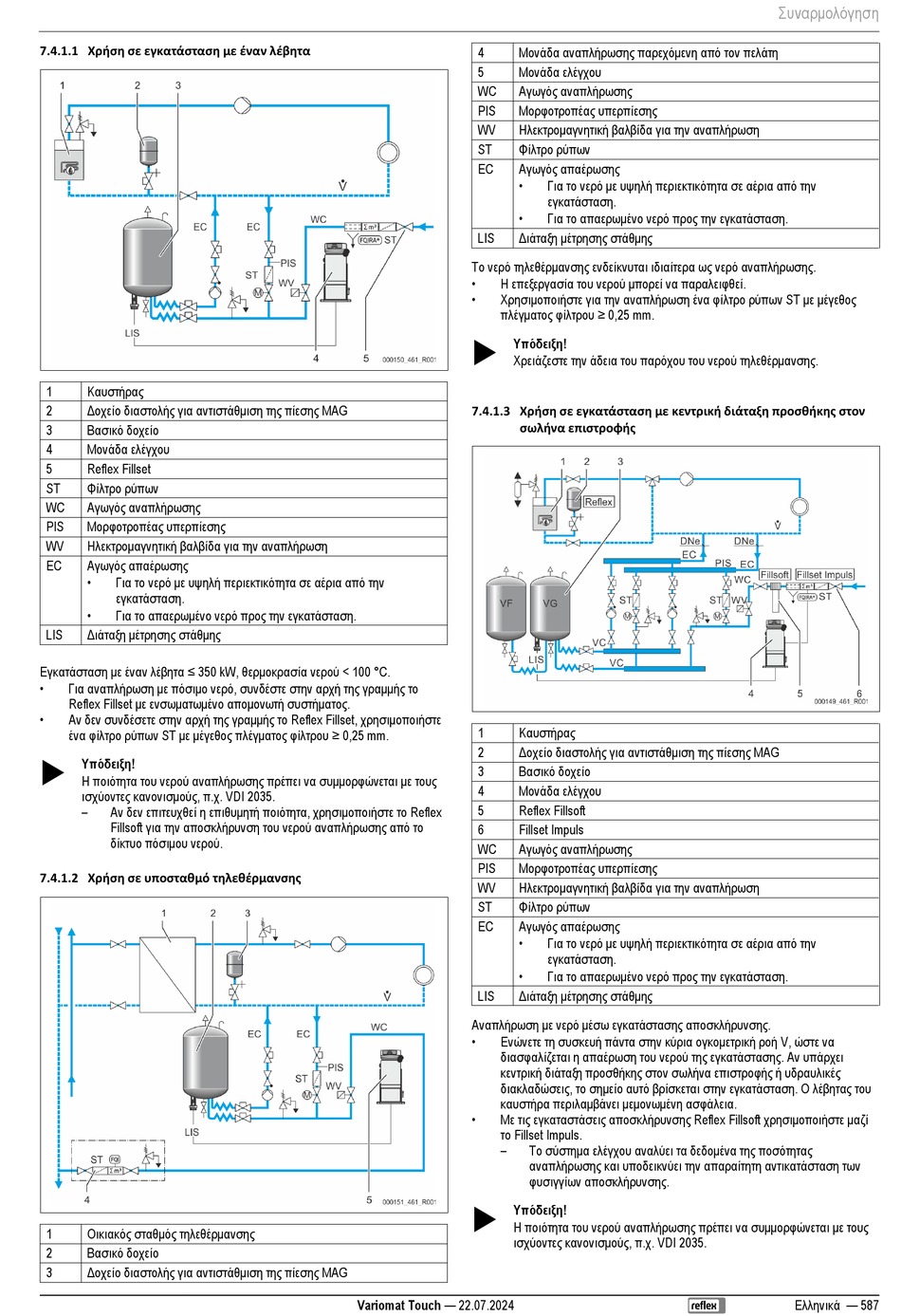

7.4.1.1 Χρήση σε εγκατάσταση με έναν λέβητα
Καυστήρας
1
Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
2
Βασικό δοχείο
3
Μονάδα ελέγχου
4
5 Reflex Fillset
Φίλτρο ρύπων
ST
Αγωγός αναπλήρωσης
WC
Μορφοτροπέας υπερπίεσης
PIS
Ηλεκτρομαγνητική βαλβίδα για την αναπλήρωση
WV
Αγωγός απαέρωσης
EC
• Για το νερό με υψηλή περιεκτικότητα σε αέρια από την
εγκατάσταση.
• Για το απαερωμένο νερό προς την εγκατάσταση.
Διάταξη μέτρησης στάθμης
LIS
Εγκατάσταση με έναν λέβητα ≤ 350 kW, θερμοκρασία νερού < 100 °C.
• Για αναπλήρωση με πόσιμο νερό, συνδέστε στην αρχή της γραμμής το
Reflex Fillset με ενσωματωμένο απομονωτή συστήματος.
• Αν δεν συνδέσετε στην αρχή της γραμμής το Reflex Fillset, χρησιμοποιήστε
ένα φίλτρο ρύπων ST με μέγεθος πλέγματος φίλτρου ≥ 0,25 mm.
Υπόδειξη!

Η ποιότητα του νερού αναπλήρωσης πρέπει να συμμορφώνεται με τους
ισχύοντες κανονισμούς, π.χ. VDI 2035.
– Αν δεν επιτευχθεί η επιθυμητή ποιότητα, χρησιμοποιήστε το Reflex
Fillsoft για την αποσκλήρυνση του νερού αναπλήρωσης από το
δίκτυο πόσιμου νερού.
7.4.1.2 Χρήση σε υποσταθμό τηλεθέρμανσης
Οικιακός σταθμός τηλεθέρμανσης
1
Βασικό δοχείο
2
Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
3
Μονάδα αναπλήρωσης παρεχόμενη από τον πελάτη
4
Μονάδα ελέγχου
5
Αγωγός αναπλήρωσης
WC
Μορφοτροπέας υπερπίεσης
PIS
Ηλεκτρομαγνητική βαλβίδα για την αναπλήρωση
WV
Φίλτρο ρύπων
ST
Αγωγός απαέρωσης
EC
•
•
Διάταξη μέτρησης στάθμης
LIS
Το νερό τηλεθέρμανσης ενδείκνυται ιδιαίτερα ως νερό αναπλήρωσης.
• Η επεξεργασία του νερού μπορεί να παραλειφθεί.
• Χρησιμοποιήστε για την αναπλήρωση ένα φίλτρο ρύπων ST με μέγεθος
πλέγματος φίλτρου ≥ 0,25 mm.
Υπόδειξη!

Χρειάζεστε την άδεια του παρόχου του νερού τηλεθέρμανσης.
7.4.1.3 Χρήση σε εγκατάσταση με κεντρική διάταξη προσθήκης στον
σωλήνα επιστροφής
Καυστήρας
1
Δοχείο διαστολής για αντιστάθμιση της πίεσης MAG
2
Βασικό δοχείο
3
Μονάδα ελέγχου
4
5 Reflex Fillsoft
6 Fillset Impuls
Αγωγός αναπλήρωσης
WC
Μορφοτροπέας υπερπίεσης
PIS
Ηλεκτρομαγνητική βαλβίδα για την αναπλήρωση
WV
Φίλτρο ρύπων
ST
Αγωγός απαέρωσης
EC
•
•
Διάταξη μέτρησης στάθμης
LIS
Αναπλήρωση με νερό μέσω εγκατάστασης αποσκλήρυνσης.
• Ενώνετε τη συσκευή πάντα στην κύρια ογκομετρική ροή V, ώστε να
διασφαλίζεται η απαέρωση του νερού της εγκατάστασης. Αν υπάρχει
κεντρική διάταξη προσθήκης στον σωλήνα επιστροφής ή υδραυλικές
διακλαδώσεις, το σημείο αυτό βρίσκεται στην εγκατάσταση. Ο λέβητας του
καυστήρα περιλαμβάνει μεμονωμένη ασφάλεια.
• Με τις εγκαταστάσεις αποσκλήρυνσης Reflex Fillsoft χρησιμοποιήστε μαζί
το Fillset Impuls.
–
Υπόδειξη!

Η ποιότητα του νερού αναπλήρωσης πρέπει να συμμορφώνεται με τους
ισχύοντες κανονισμούς, π.χ. VDI 2035.
Variomat Touch — 22.07.2024
Για το νερό με υψηλή περιεκτικότητα σε αέρια από την
εγκατάσταση.
Για το απαερωμένο νερό προς την εγκατάσταση.
Για το νερό με υψηλή περιεκτικότητα σε αέρια από την
εγκατάσταση.
Για το απαερωμένο νερό προς την εγκατάσταση.
Το σύστημα ελέγχου αναλύει τα δεδομένα της ποσότητας
αναπλήρωσης και υποδεικνύει την απαραίτητη αντικατάσταση των
φυσιγγίων αποσκλήρυνσης.
