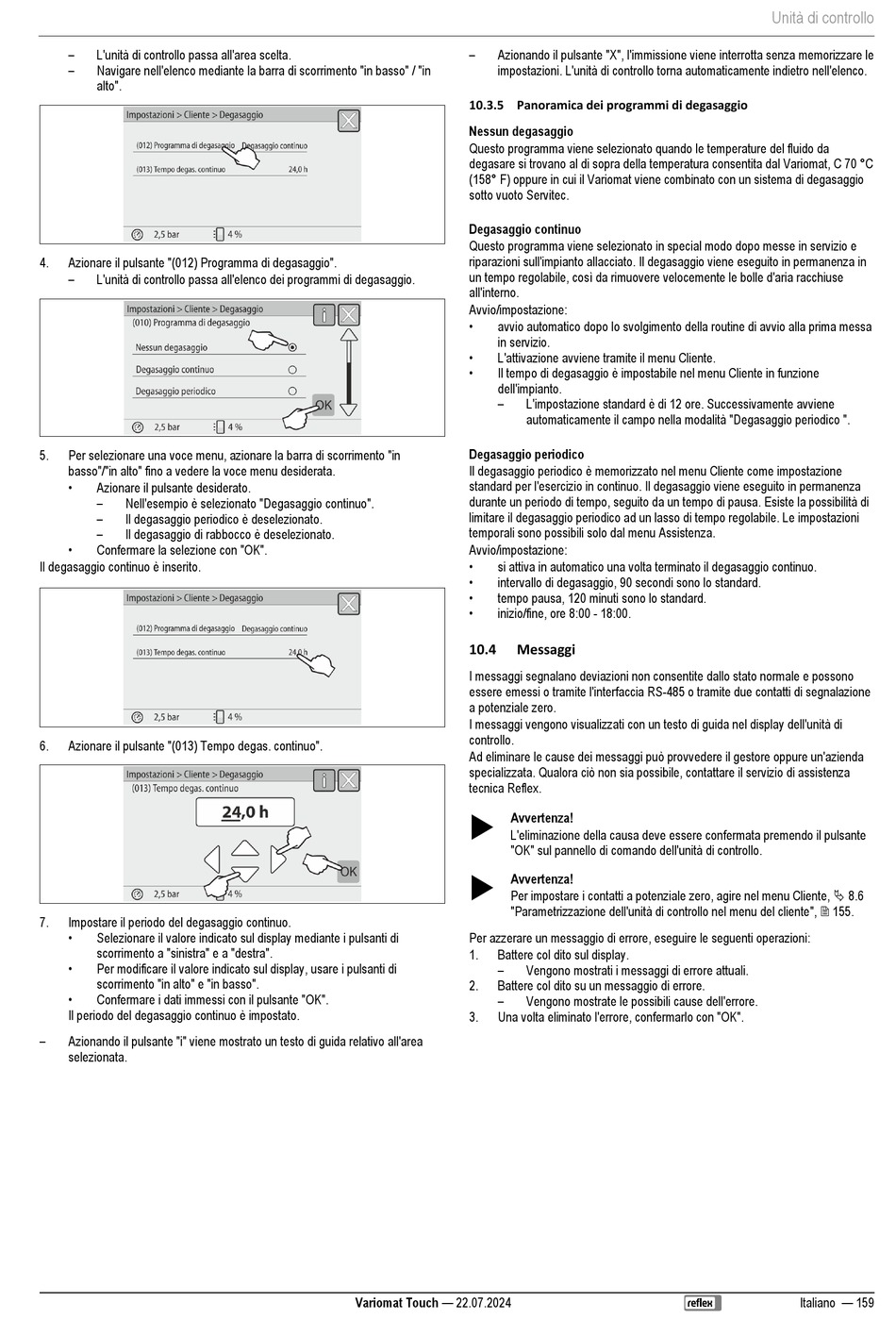

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 159

–
L'unità di controllo passa all'area scelta.
–
Navigare nell'elenco mediante la barra di scorrimento "in basso" / "in
alto".
4. Azionare il pulsante "(012) Programma di degasaggio".
–
L'unità di controllo passa all'elenco dei programmi di degasaggio.
5. Per selezionare una voce menu, azionare la barra di scorrimento "in
basso"/"in alto" fino a vedere la voce menu desiderata.
•
Azionare il pulsante desiderato.
–
Nell'esempio è selezionato "Degasaggio continuo".
–
Il degasaggio periodico è deselezionato.
–
Il degasaggio di rabbocco è deselezionato.
•
Confermare la selezione con "OK".
Il degasaggio continuo è inserito.
6. Azionare il pulsante "(013) Tempo degas. continuo".
7. Impostare il periodo del degasaggio continuo.
•
Selezionare il valore indicato sul display mediante i pulsanti di
scorrimento a "sinistra" e a "destra".
•
Per modificare il valore indicato sul display, usare i pulsanti di
scorrimento "in alto" e "in basso".
•
Confermare i dati immessi con il pulsante "OK".
Il periodo del degasaggio continuo è impostato.
–
Azionando il pulsante "i" viene mostrato un testo di guida relativo all'area
selezionata.
–
Azionando il pulsante "X", l'immissione viene interrotta senza memorizzare le
impostazioni. L'unità di controllo torna automaticamente indietro nell'elenco.
10.3.5 Panoramica dei programmi di degasaggio
Nessun degasaggio
Questo programma viene selezionato quando le temperature del fluido da
degasare si trovano al di sopra della temperatura consentita dal Variomat, C 70 °C
(158° F) oppure in cui il Variomat viene combinato con un sistema di degasaggio
sotto vuoto Servitec.
Degasaggio continuo
Questo programma viene selezionato in special modo dopo messe in servizio e
riparazioni sull'impianto allacciato. Il degasaggio viene eseguito in permanenza in
un tempo regolabile, così da rimuovere velocemente le bolle d'aria racchiuse
all'interno.
Avvio/impostazione:
•
avvio automatico dopo lo svolgimento della routine di avvio alla prima messa
in servizio.
•
L'attivazione avviene tramite il menu Cliente.
•
Il tempo di degasaggio è impostabile nel menu Cliente in funzione
dell'impianto.
–
Degasaggio periodico
Il degasaggio periodico è memorizzato nel menu Cliente come impostazione
standard per l'esercizio in continuo. Il degasaggio viene eseguito in permanenza
durante un periodo di tempo, seguito da un tempo di pausa. Esiste la possibilità di
limitare il degasaggio periodico ad un lasso di tempo regolabile. Le impostazioni
temporali sono possibili solo dal menu Assistenza.
Avvio/impostazione:
•
si attiva in automatico una volta terminato il degasaggio continuo.
•
intervallo di degasaggio, 90 secondi sono lo standard.
•
tempo pausa, 120 minuti sono lo standard.
•
inizio/fine, ore 8:00 - 18:00.
10.4 Messaggi
I messaggi segnalano deviazioni non consentite dallo stato normale e possono
essere emessi o tramite l'interfaccia RS-485 o tramite due contatti di segnalazione
a potenziale zero.
I messaggi vengono visualizzati con un testo di guida nel display dell'unità di
controllo.
Ad eliminare le cause dei messaggi può provvedere il gestore oppure un'azienda
specializzata. Qualora ciò non sia possibile, contattare il servizio di assistenza
tecnica Reflex.

Avvertenza!
L'eliminazione della causa deve essere confermata premendo il pulsante
"OK" sul pannello di comando dell'unità di controllo.

Avvertenza!
Per impostare i contatti a potenziale zero, agire nel menu Cliente,  8.6
"Parametrizzazione dell'unità di controllo nel menu del cliente",  155.
Per azzerare un messaggio di errore, eseguire le seguenti operazioni:
1. Battere col dito sul display.
–
2. Battere col dito su un messaggio di errore.
–
3. Una volta eliminato l'errore, confermarlo con "OK".
Variomat Touch — 22.07.2024
L'impostazione standard è di 12 ore. Successivamente avviene
automaticamente il campo nella modalità "Degasaggio periodico ".
Vengono mostrati i messaggi di errore attuali.
Vengono mostrate le possibili cause dell'errore.
Unità di controllo
Italiano — 159
