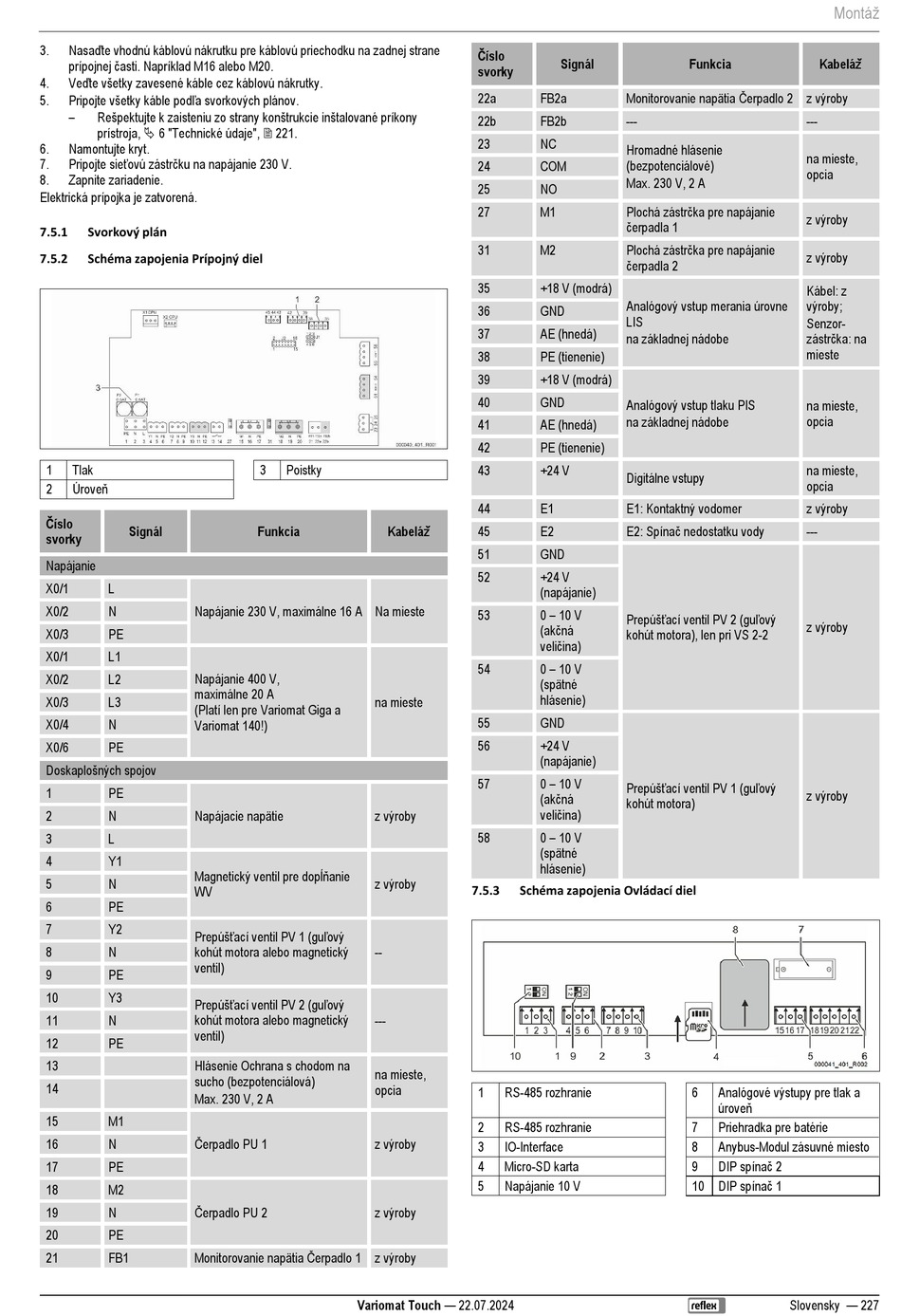

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 227

Nasaďte vhodnú káblovú nákrutku pre káblovú priechodku na zadnej strane
3.
prípojnej časti. Napríklad M16 alebo M20.
Veďte všetky zavesené káble cez káblovú nákrutky.
4.
Pripojte všetky káble podľa svorkových plánov.
5.
– Rešpektujte k zaisteniu zo strany konštrukcie inštalované príkony
prístroja,  6 "Technické údaje",  221.
6. Namontujte kryt.
Pripojte sieťovú zástrčku na napájanie 230 V.
7.
8. Zapnite zariadenie.
Elektrická prípojka je zatvorená.
7.5.1 Svorkový plán
7.5.2 Schéma zapojenia Prípojný diel
1 Tlak
Úroveň
2
Číslo
Signál
svorky
Napájanie
X0/1 L
X0/2 N Napájanie 230 V, maximálne 16 A Na mieste
X0/3 PE
X0/1 L1
X0/2 L2 Napájanie 400 V,
maximálne 20 A
X0/3 L3
(Platí len pre Variomat Giga a
X0/4 N
Variomat 140!)
X0/6 PE
Doskaplošných spojov
1 PE
2 N Napájacie napätie
3 L
4 Y1
Magnetický ventil pre dopĺňanie
5 N
WV
6 PE
7 Y2
Prepúšťací ventil PV 1 (guľový
8 N kohút motora alebo magnetický
ventil)
9 PE
10 Y3
Prepúšťací ventil PV 2 (guľový
kohút motora alebo magnetický
11 N
ventil)
12 PE
13 Hlásenie Ochrana s chodom na
sucho (bezpotenciálová)
14
Max. 230 V, 2 A
15 M1
Čerpadlo PU 1
16 N
17 PE
18 M2
Čerpadlo PU 2
19 N
20 PE
Monitorovanie napätia Čerpadlo 1 z výroby
21 FB1
3 Poistky
Kabeláž
Funkcia
na mieste
z výroby
z výroby
--
---
na mieste,
opcia
z výroby
z výroby
Variomat Touch — 22.07.2024
Číslo
Signál
svorky
Monitorovanie napätia Čerpadlo 2 z výroby
22a FB2a
22b FB2b ---
23 NC
Hromadné hlásenie
(bezpotenciálové)
24 COM
Max. 230 V, 2 A
25 NO
Plochá zástrčka pre napájanie
27 M1
čerpadla 1
Plochá zástrčka pre napájanie
31 M2
čerpadla 2
35 +18 V (modrá)
Analógový vstup merania úrovne
36 GND
LIS
37 AE (hnedá)
na základnej nádobe
38 PE (tienenie)
39 +18 V (modrá)
40 GND
Analógový vstup tlaku PIS
na základnej nádobe
41 AE (hnedá)
42 PE (tienenie)
43 +24 V
Digitálne vstupy
44 E1 E1: Kontaktný vodomer
E2: Spínač nedostatku vody
45 E2
51 GND
52 +24 V
(napájanie)
0 – 10 V
53 Prepúšťací ventil PV 2 (guľový
(akčná
kohút motora), len pri VS 2-2
veličina)
0 – 10 V
54
(spätné
hlásenie)
55 GND
56 +24 V
(napájanie)
0 – 10 V
Prepúšťací ventil PV 1 (guľový
57
(akčná
kohút motora)
veličina)
0 – 10 V
58
(spätné
hlásenie)
7.5.3 Schéma zapojenia Ovládací diel
1 RS-485 rozhranie
2 RS-485 rozhranie
3 IO-Interface
4 Micro-SD karta
5 Napájanie 10 V
Montáž
Kabeláž
Funkcia
---
na mieste,
opcia
z výroby
z výroby
Kábel: z
výroby;
Senzor-
zástrčka: na
mieste
na mieste,
opcia
na mieste,
opcia
z výroby
---
z výroby
z výroby
6 Analógové výstupy pre tlak a
úroveň
7 Priehradka pre batérie
8 Anybus-Modul zásuvné miesto
DIP spínač 2
9
10 DIP spínač 1
Slovensky — 227
