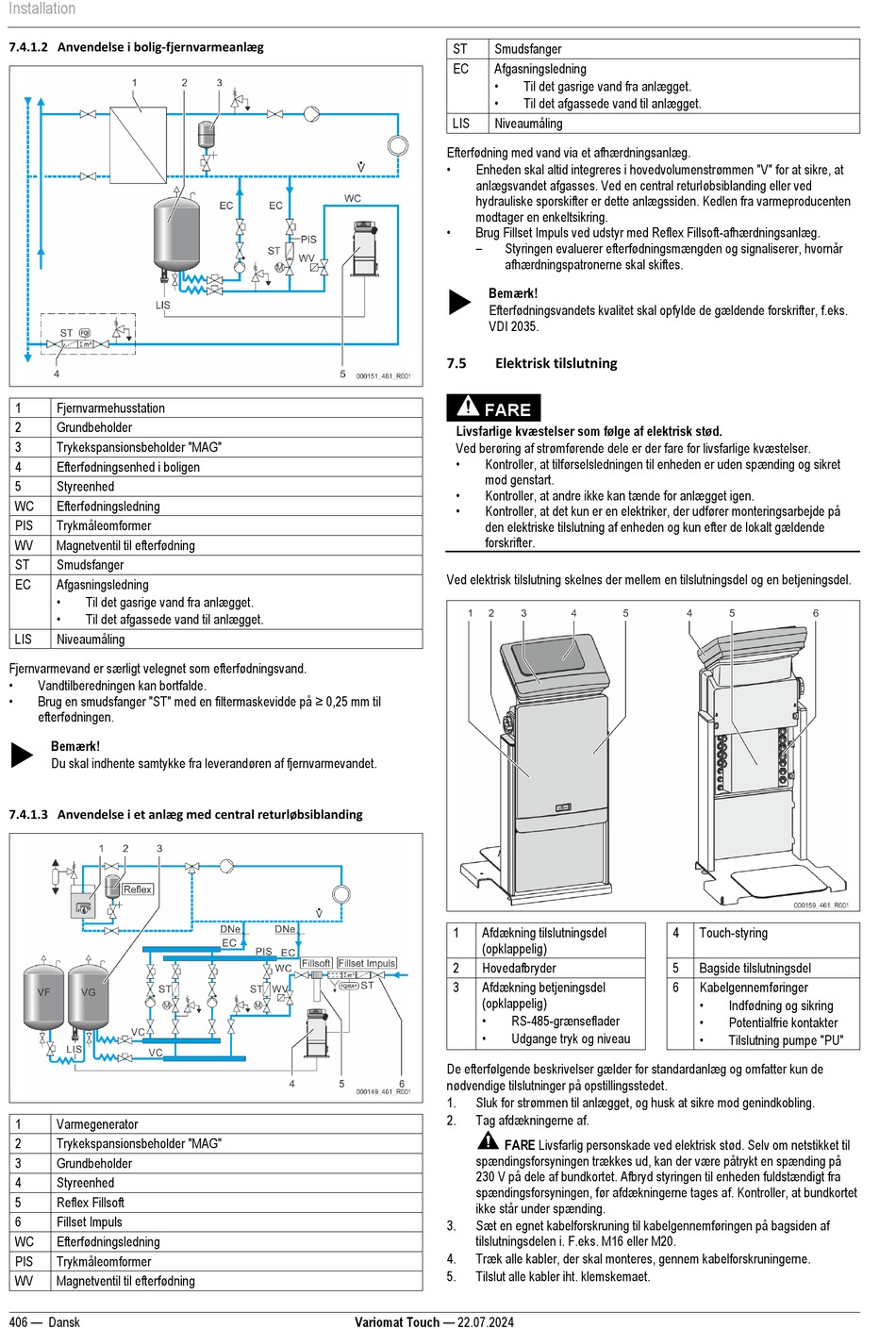

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 406

Installation
7.4.1.2 Anvendelse i bolig-fjernvarmeanlæg
1 Fjernvarmehusstation
2 Grundbeholder
3 Trykekspansionsbeholder "MAG"
4 Efterfødningsenhed i boligen
5 Styreenhed
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
ST Smudsfanger
EC Afgasningsledning
•
Til det gasrige vand fra anlægget.
•
Til det afgassede vand til anlægget.
LIS Niveaumåling
Fjernvarmevand er særligt velegnet som efterfødningsvand.
•
Vandtilberedningen kan bortfalde.
• Brug en smudsfanger "ST" med en filtermaskevidde på ≥ 0,25 mm til
efterfødningen.

Bemærk!
Du skal indhente samtykke fra leverandøren af fjernvarmevandet.
7.4.1.3 Anvendelse i et anlæg med central returløbsiblanding
1 Varmegenerator
2 Trykekspansionsbeholder "MAG"
3 Grundbeholder
4 Styreenhed
5 Reflex Fillsoft
6 Fillset Impuls
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
406 — Dansk
ST Smudsfanger
EC Afgasningsledning
•
Til det gasrige vand fra anlægget.
•
Til det afgassede vand til anlægget.
LIS Niveaumåling
Efterfødning med vand via et afhærdningsanlæg.
•
Enheden skal altid integreres i hovedvolumenstrømmen "V" for at sikre, at
anlægsvandet afgasses. Ved en central returløbsiblanding eller ved
hydrauliske sporskifter er dette anlægssiden. Kedlen fra varmeproducenten
modtager en enkeltsikring.
•
Brug Fillset Impuls ved udstyr med Reflex Fillsoft-afhærdningsanlæg.
–
Styringen evaluerer efterfødningsmængden og signaliserer, hvornår
afhærdningspatronerne skal skiftes.

Bemærk!
Efterfødningsvandets kvalitet skal opfylde de gældende forskrifter, f.eks.
VDI 2035.
7.5 Elektrisk tilslutning
FARE
Livsfarlige kvæstelser som følge af elektrisk stød.
Ved berøring af strømførende dele er der fare for livsfarlige kvæstelser.
•
Kontroller, at tilførselsledningen til enheden er uden spænding og sikret
mod genstart.
•
Kontroller, at andre ikke kan tænde for anlægget igen.
•
Kontroller, at det kun er en elektriker, der udfører monteringsarbejde på
den elektriske tilslutning af enheden og kun efter de lokalt gældende
forskrifter.
Ved elektrisk tilslutning skelnes der mellem en tilslutningsdel og en betjeningsdel.
1 Afdækning tilslutningsdel
(opklappelig)
2 Hovedafbryder
3 Afdækning betjeningsdel
(opklappelig)
•
RS-485-grænseflader
•
Udgange tryk og niveau
De efterfølgende beskrivelser gælder for standardanlæg og omfatter kun de
nødvendige tilslutninger på opstillingsstedet.
1. Sluk for strømmen til anlægget, og husk at sikre mod genindkobling.
2. Tag afdækningerne af.
FARE Livsfarlig personskade ved elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være påtrykt en spænding på
230 V på dele af bundkortet. Afbryd styringen til enheden fuldstændigt fra
spændingsforsyningen, før afdækningerne tages af. Kontroller, at bundkortet
ikke står under spænding.
3. Sæt en egnet kabelforskruning til kabelgennemføringen på bagsiden af
tilslutningsdelen i. F.eks. M16 eller M20.
4. Træk alle kabler, der skal monteres, gennem kabelforskruningerne.
5. Tilslut alle kabler iht. klemskemaet.
Variomat Touch — 22.07.2024
4 Touch-styring
5 Bagside tilslutningsdel
6 Kabelgennemføringer
•
Indfødning og sikring
•
Potentialfrie kontakter
•
Tilslutning pumpe "PU"
