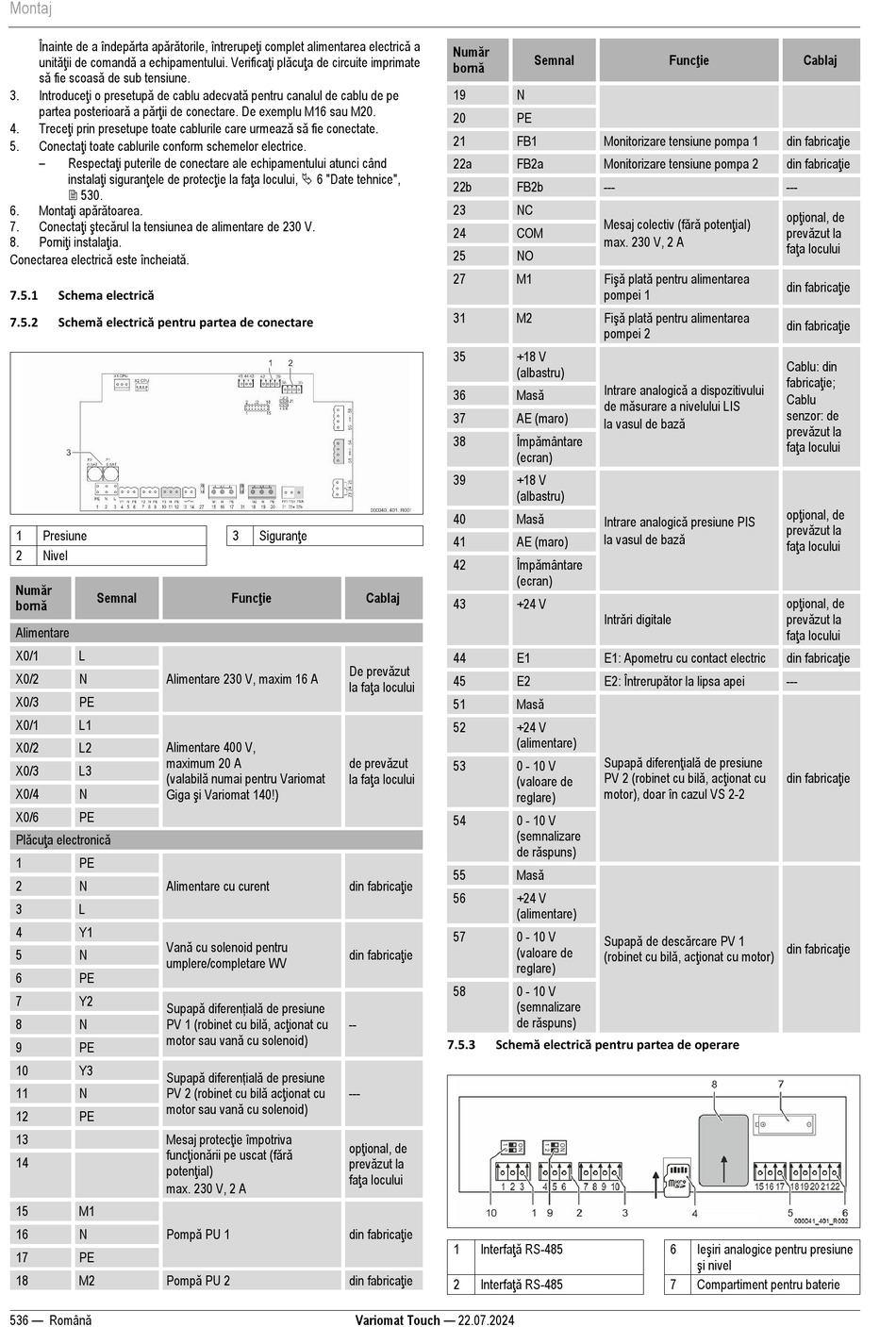

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 536

Montaj
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea electrică a
unităţii de comandă a echipamentului. Verificaţi plăcuţa de circuite imprimate
să fie scoasă de sub tensiune.
Introduceţi o presetupă de cablu adecvată pentru canalul de cablu de pe
3.
partea posterioară a părţii de conectare. De exemplu M16 sau M20.
Treceţi prin presetupe toate cablurile care urmează să fie conectate.
4.
Conectaţi toate cablurile conform schemelor electrice.
5.
– Respectaţi puterile de conectare ale echipamentului atunci când
instalaţi siguranţele de protecţie la faţa locului,  6 "Date tehnice",
 530.
Montaţi apărătoarea.
6.
Conectaţi ştecărul la tensiunea de alimentare de 230 V.
7.
Porniţi instalaţia.
8.
Conectarea electrică este încheiată.
Schema electrică
7.5.1
Schemă electrică pentru partea de conectare
7.5.2
1 Presiune
2 Nivel
Număr
Semnal
bornă
Alimentare
X0/1 L
X0/2 N Alimentare 230 V, maxim 16 A
X0/3 PE
X0/1 L1
X0/2 L2 Alimentare 400 V,
maximum 20 A
X0/3 L3
(valabilă numai pentru Variomat
Giga şi Variomat 140!)
X0/4 N
X0/6 PE
Plăcuţa electronică
1 PE
2 N Alimentare cu curent
3 L
4 Y1
Vană cu solenoid pentru
5 N
umplere/completare WV
6 PE
7 Y2
Supapă diferențială de presiune
PV 1 (robinet cu bilă, acţionat cu
8 N
motor sau vană cu solenoid)
9 PE
10 Y3
Supapă diferențială de presiune
PV 2 (robinet cu bilă acţionat cu
11 N
motor sau vană cu solenoid)
12 PE
Mesaj protecţie împotriva
13
funcţionării pe uscat (fără
14
potenţial)
max. 230 V, 2 A
15 M1
Pompă PU 1
16 N
17 PE
Pompă PU 2
18 M2
536 — Română
Siguranţe
3
Funcţie
Cablaj
De prevăzut
la faţa locului
de prevăzut
la faţa locului
din fabricaţie
din fabricaţie
--
---
opţional, de
prevăzut la
faţa locului
din fabricaţie
din fabricaţie
Variomat Touch — 22.07.2024
Număr
Semnal
bornă
19 N
20 PE
21 FB1 Monitorizare tensiune pompa 1
22a FB2a Monitorizare tensiune pompa 2
22b FB2b ---
23 NC
Mesaj colectiv (fără potenţial)
24 COM
max. 230 V, 2 A
25 NO
Fişă plată pentru alimentarea
27 M1
pompei 1
Fişă plată pentru alimentarea
31 M2
pompei 2
35 +18 V
(albastru)
Intrare analogică a dispozitivului
Masă
36
de măsurare a nivelului LIS
37 AE (maro) la vasul de bază
Împământare
38
(ecran)
39 +18 V
(albastru)
Masă
Intrare analogică presiune PIS
40
la vasul de bază
41 AE (maro)
Împământare
42
(ecran)
43 +24 V
Intrări digitale
44 E1 E1: Apometru cu contact electric
E2: Întrerupător la lipsa apei
45 E2
Masă
51
52 +24 V
(alimentare)
Supapă diferenţială de presiune
53 0 - 10 V
PV 2 (robinet cu bilă, acţionat cu
(valoare de
motor), doar în cazul VS 2-2
reglare)
54 0 - 10 V
(semnalizare
de răspuns)
Masă
55
56 +24 V
(alimentare)
Supapă de descărcare PV 1
57 0 - 10 V
(robinet cu bilă, acţionat cu motor)
(valoare de
reglare)
0 - 10 V
58
(semnalizare
de răspuns)
Schemă electrică pentru partea de operare
7.5.3
Interfaţă RS-485
1
Interfaţă RS-485
2
Funcţie
Cablaj
din fabricaţie
din fabricaţie
---
opţional, de
prevăzut la
faţa locului
din fabricaţie
din fabricaţie
Cablu: din
fabricaţie;
Cablu
senzor: de
prevăzut la
faţa locului
opţional, de
prevăzut la
faţa locului
opţional, de
prevăzut la
faţa locului
din fabricaţie
---
din fabricaţie
din fabricaţie
Ieşiri analogice pentru presiune
6
şi nivel
7 Compartiment pentru baterie
