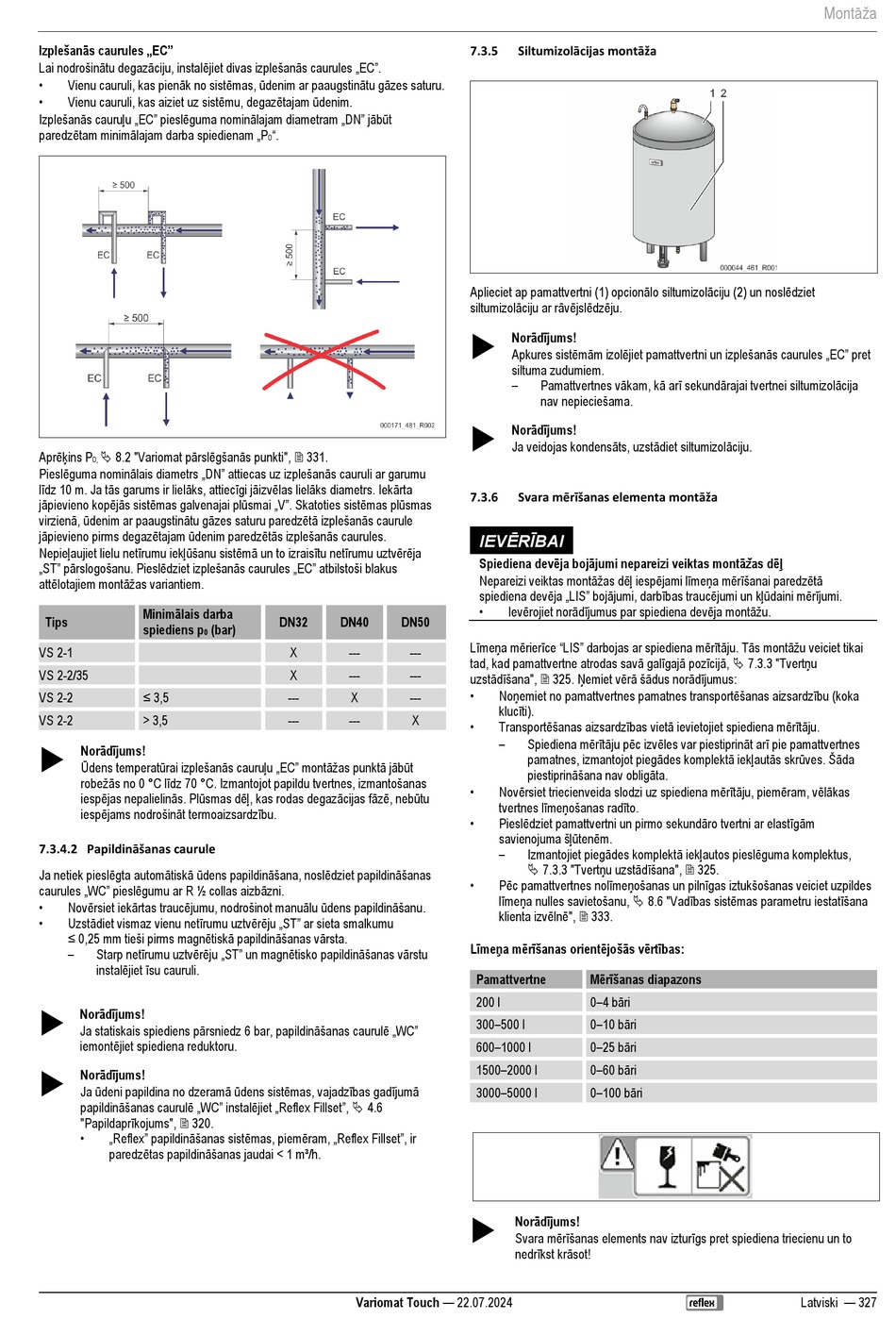

Izplešanās caurules „EC"
Lai nodrošinātu degazāciju, instalējiet divas izplešanās caurules „EC".
• Vienu cauruli, kas pienāk no sistēmas, ūdenim ar paaugstinātu gāzes saturu.
• Vienu cauruli, kas aiziet uz sistēmu, degazētajam ūdenim.
Izplešanās cauruļu „EC" pieslēguma nominālajam diametram „DN" jābūt
paredzētam minimālajam darba spiedienam „P
Aprēķins P  8.2 "Variomat pārslēgšanās punkti",  331.
0,
Pieslēguma nominālais diametrs „DN" attiecas uz izplešanās cauruli ar garumu
līdz 10 m. Ja tās garums ir lielāks, attiecīgi jāizvēlas lielāks diametrs. Iekārta
jāpievieno kopējās sistēmas galvenajai plūsmai „V". Skatoties sistēmas plūsmas
virzienā, ūdenim ar paaugstinātu gāzes saturu paredzētā izplešanās caurule
jāpievieno pirms degazētajam ūdenim paredzētās izplešanās caurules.
Nepieļaujiet lielu netīrumu iekļūšanu sistēmā un to izraisītu netīrumu uztvērēja
„ST" pārslogošanu. Pieslēdziet izplešanās caurules „EC" atbilstoši blakus
attēlotajiem montāžas variantiem.
Minimālais darba
Tips
spiediens p
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5
Norādījums!

Ūdens temperatūrai izplešanās cauruļu „EC" montāžas punktā jābūt
robežās no 0 °C līdz 70 °C. Izmantojot papildu tvertnes, izmantošanas
iespējas nepalielinās. Plūsmas dēļ, kas rodas degazācijas fāzē, nebūtu
iespējams nodrošināt termoaizsardzību.
7.3.4.2 Papildināšanas caurule
Ja netiek pieslēgta automātiskā ūdens papildināšana, noslēdziet papildināšanas
caurules „WC" pieslēgumu ar R ½ collas aizbāzni.
• Novērsiet iekārtas traucējumu, nodrošinot manuālu ūdens papildināšanu.
• Uzstādiet vismaz vienu netīrumu uztvērēju „ST" ar sieta smalkumu
≤ 0,25 mm tieši pirms magnētiskā papildināšanas vārsta.
– Starp netīrumu uztvērēju „ST" un magnētisko papildināšanas vārstu
instalējiet īsu cauruli.
Norādījums!

Ja statiskais spiediens pārsniedz 6 bar, papildināšanas caurulē „WC"
iemontējiet spiediena reduktoru.
Norādījums!

Ja ūdeni papildina no dzeramā ūdens sistēmas, vajadzības gadījumā
papildināšanas caurulē „WC" instalējiet „Reflex Fillset",  4.6
"Papildaprīkojums",  320.
• „Reflex" papildināšanas sistēmas, piemēram, „Reflex Fillset", ir
paredzētas papildināšanas jaudai < 1 m³/h.
".
0
DN32 DN40
(bar)
X ---
X ---
--- X
--- ---
Variomat Touch — 22.07.2024
Siltumizolācijas montāža
7.3.5
Aplieciet ap pamattvertni (1) opcionālo siltumizolāciju (2) un noslēdziet
siltumizolāciju ar rāvējslēdzēju.
Norādījums!

Apkures sistēmām izolējiet pamattvertni un izplešanās caurules „EC" pret
siltuma zudumiem.
– Pamattvertnes vākam, kā arī sekundārajai tvertnei siltumizolācija
nav nepieciešama.
Norādījums!

Ja veidojas kondensāts, uzstādiet siltumizolāciju.
Svara mērīšanas elementa montāža
7.3.6
IEVĒRĪBAI
Spiediena devēja bojājumi nepareizi veiktas montāžas dēļ
Nepareizi veiktas montāžas dēļ iespējami līmeņa mērīšanai paredzētā
spiediena devēja „LIS" bojājumi, darbības traucējumi un kļūdaini mērījumi.
• Ievērojiet norādījumus par spiediena devēja montāžu.
DN50
Līmeņa mērierīce "LIS" darbojas ar spiediena mērītāju. Tās montāžu veiciet tikai
---
tad, kad pamattvertne atrodas savā galīgajā pozīcijā,  7.3.3 "Tvertņu
--- uzstādīšana",  325. Ņemiet vērā šādus norādījumus:
• Noņemiet no pamattvertnes pamatnes transportēšanas aizsardzību (koka
---
klucīti).
X
• Transportēšanas aizsardzības vietā ievietojiet spiediena mērītāju.
– Spiediena mērītāju pēc izvēles var piestiprināt arī pie pamattvertnes
pamatnes, izmantojot piegādes komplektā iekļautās skrūves. Šāda
piestiprināšana nav obligāta.
• Novērsiet triecienveida slodzi uz spiediena mērītāju, piemēram, vēlākas
tvertnes līmeņošanas radīto.
• Pieslēdziet pamattvertni un pirmo sekundāro tvertni ar elastīgām
savienojuma šļūtenēm.
– Izmantojiet piegādes komplektā iekļautos pieslēguma komplektus,
 7.3.3 "Tvertņu uzstādīšana",  325.
• Pēc pamattvertnes nolīmeņošanas un pilnīgas iztukšošanas veiciet uzpildes
līmeņa nulles savietošanu,  8.6 "Vadības sistēmas parametru iestatīšana
klienta izvēlnē",  333.
Līmeņa mērīšanas orientējošās vērtības:
Pamattvertne
200 l
300–500 l
600–1000 l
1500–2000 l
3000–5000 l
Norādījums!

Svara mērīšanas elements nav izturīgs pret spiediena triecienu un to
nedrīkst krāsot!
Mērīšanas diapazons
0–4 bāri
0–10 bāri
0–25 bāri
0–60 bāri
0–100 bāri
Montāža
