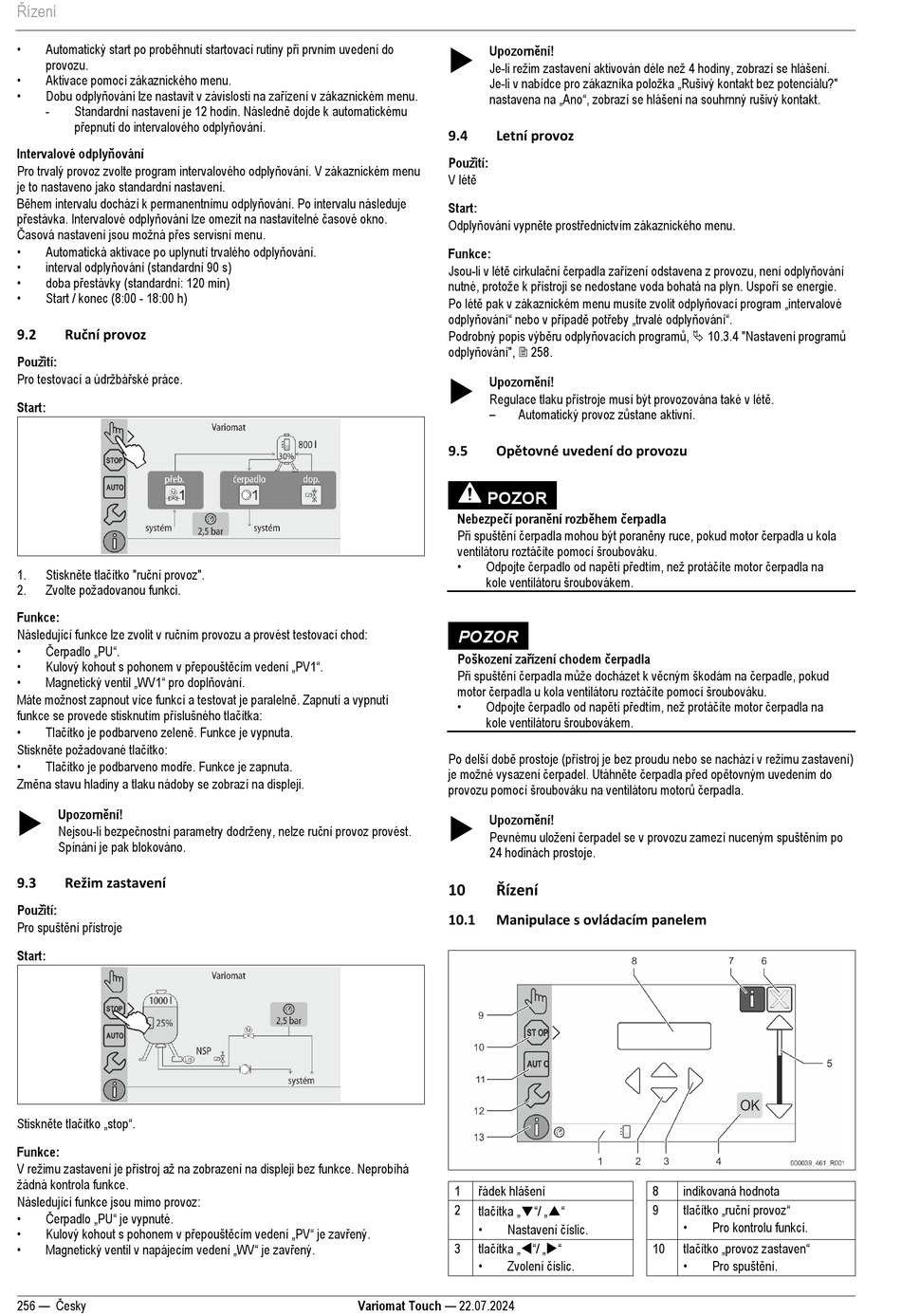

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 256

Řízení
• Automatický start po proběhnutí startovací rutiny při prvním uvedení do
provozu.
•
Aktivace pomocí zákaznického menu.
• Dobu odplyňování lze nastavit v závislosti na zařízení v zákaznickém menu.
Standardní nastavení je 12 hodin. Následně dojde k automatickému
-
přepnutí do intervalového odplyňování.
Intervalové odplyňování
Pro trvalý provoz zvolte program intervalového odplyňování. V zákaznickém menu
je to nastaveno jako standardní nastavení.
Během intervalu dochází k permanentnímu odplyňování. Po intervalu následuje
přestávka. Intervalové odplyňování lze omezit na nastavitelné časové okno.
Časová nastavení jsou možná přes servisní menu.
• Automatická aktivace po uplynutí trvalého odplyňování.
• interval odplyňování (standardní 90 s)
• doba přestávky (standardní: 120 min)
•
Start / konec (8:00 - 18:00 h)
Ruční provoz
9.2
Použití:
Pro testovací a údržbářské práce.
Start:
Stiskněte tlačítko "ruční provoz".
1.
Zvolte požadovanou funkci.
2.
Funkce:
Následující funkce lze zvolit v ručním provozu a provést testovací chod:
• Čerpadlo „PU".
• Kulový kohout s pohonem v přepouštěcím vedení „PV1".
• Magnetický ventil „WV1" pro doplňování.
Máte možnost zapnout více funkcí a testovat je paralelně. Zapnutí a vypnutí
funkce se provede stisknutím příslušného tlačítka:
• Tlačítko je podbarveno zeleně. Funkce je vypnuta.
Stiskněte požadované tlačítko:
• Tlačítko je podbarveno modře. Funkce je zapnuta.
Změna stavu hladiny a tlaku nádoby se zobrazí na displeji.
Upozornění!

Nejsou-li bezpečnostní parametry dodrženy, nelze ruční provoz provést.
Spínání je pak blokováno.
Režim zastavení
9.3
Použití:
Pro spuštění přístroje
Start:
Stiskněte tlačítko „stop".
Funkce:
V režimu zastavení je přístroj až na zobrazení na displeji bez funkce. Neprobíhá
žádná kontrola funkce.
Následující funkce jsou mimo provoz:
• Čerpadlo „PU" je vypnuté.
• Kulový kohout s pohonem v přepouštěcím vedení „PV" je zavřený.
• Magnetický ventil v napájecím vedení „WV" je zavřený.
256 — Česky
Upozornění!

Je-li režim zastavení aktivován déle než 4 hodiny, zobrazí se hlášení.
Je-li v nabídce pro zákazníka položka „Rušivý kontakt bez potenciálu?"
nastavena na „Ano", zobrazí se hlášení na souhrnný rušivý kontakt.
9.4 Letní provoz
Použití:
V létě
Start:
Odplyňování vypněte prostřednictvím zákaznického menu.
Funkce:
Jsou-li v létě cirkulační čerpadla zařízení odstavena z provozu, není odplyňování
nutné, protože k přístroji se nedostane voda bohatá na plyn. Uspoří se energie.
Po létě pak v zákaznickém menu musíte zvolit odplyňovací program „intervalové
odplyňování" nebo v případě potřeby „trvalé odplyňování".
Podrobný popis výběru odplyňovacích programů,  10.3.4 "Nastavení programů
odplyňování",  258.
Upozornění!

Regulace tlaku přístroje musí být provozována také v létě.
– Automatický provoz zůstane aktivní.
Opětovné uvedení do provozu
9.5
POZOR
Nebezpečí poranění rozběhem čerpadla
Při spuštění čerpadla mohou být poraněny ruce, pokud motor čerpadla u kola
ventilátoru roztáčíte pomocí šroubováku.
• Odpojte čerpadlo od napětí předtím, než protáčíte motor čerpadla na
kole ventilátoru šroubovákem.
POZOR
Poškození zařízení chodem čerpadla
Při spuštění čerpadla může docházet k věcným škodám na čerpadle, pokud
motor čerpadla u kola ventilátoru roztáčíte pomocí šroubováku.
• Odpojte čerpadlo od napětí předtím, než protáčíte motor čerpadla na
kole ventilátoru šroubovákem.
Po delší době prostoje (přístroj je bez proudu nebo se nachází v režimu zastavení)
je možné vysazení čerpadel. Utáhněte čerpadla před opětovným uvedením do
provozu pomocí šroubováku na ventilátoru motorů čerpadla.
Upozornění!

Pevnému uložení čerpadel se v provozu zamezí nuceným spuštěním po
24 hodinách prostoje.
Řízení
10
10.1 Manipulace s ovládacím panelem
řádek hlášení
1
tlačítka „▼"/ „▲"
2
• Nastavení číslic.
tlačítka „"/ „"
3
• Zvolení číslic.
Variomat Touch — 22.07.2024
8 indikovaná hodnota
tlačítko „ruční provoz"
9
•
Pro kontrolu funkcí.
tlačítko „provoz zastaven"
10
• Pro spuštění.
