Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 69

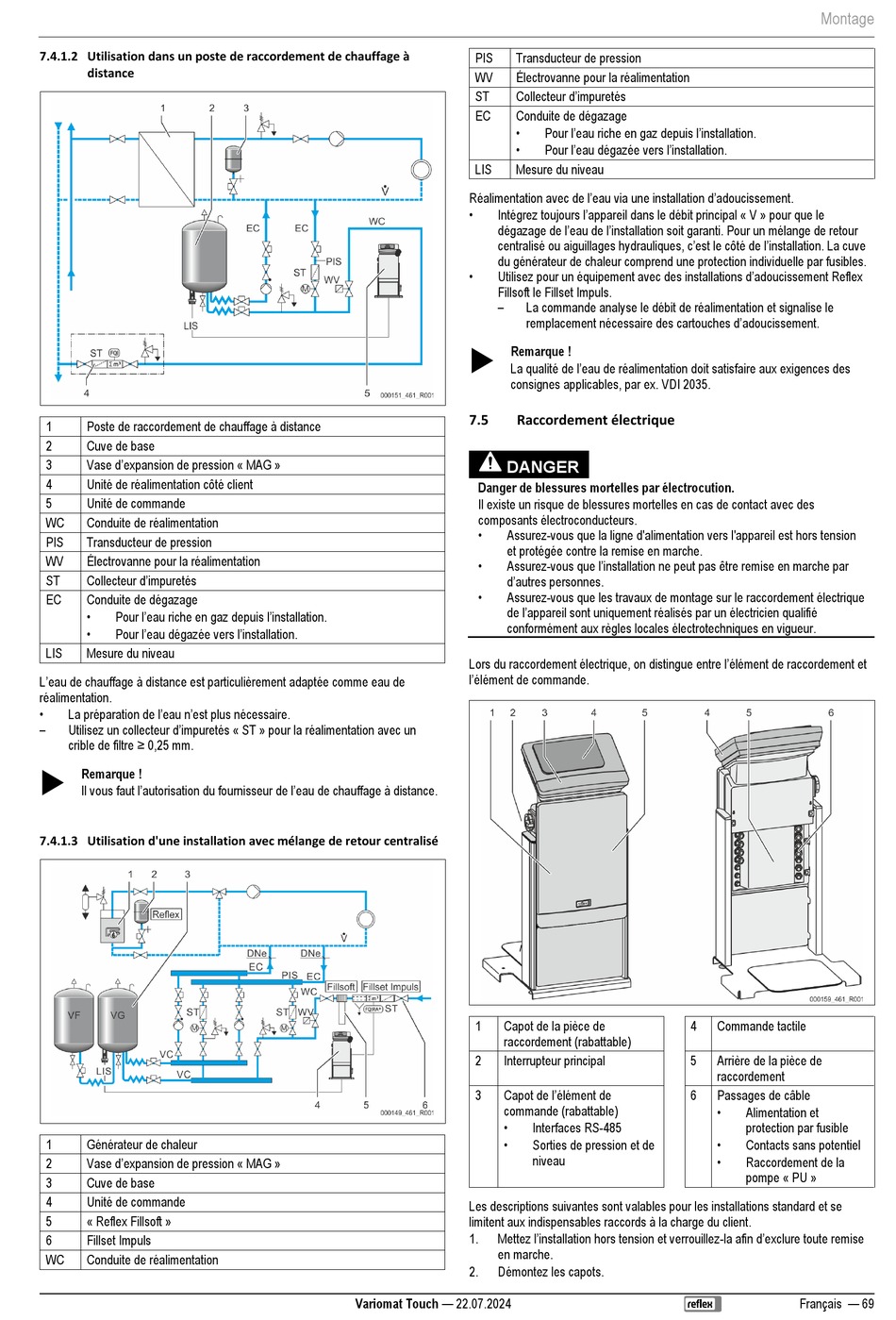

7.4.1.2 Utilisation dans un poste de raccordement de chauffage à
distance
1 Poste de raccordement de chauffage à distance
2 Cuve de base
Vase d'expansion de pression « MAG »
3
4 Unité de réalimentation côté client
5 Unité de commande
WC Conduite de réalimentation
PIS Transducteur de pression
WV Électrovanne pour la réalimentation
Collecteur d'impuretés
ST
EC Conduite de dégazage
• Pour l'eau riche en gaz depuis l'installation.
• Pour l'eau dégazée vers l'installation.
LIS Mesure du niveau
L'eau de chauffage à distance est particulièrement adaptée comme eau de
réalimentation.
• La préparation de l'eau n'est plus nécessaire.
– Utilisez un collecteur d'impuretés « ST » pour la réalimentation avec un
crible de filtre ≥ 0,25 mm.

Remarque !
Il vous faut l'autorisation du fournisseur de l'eau de chauffage à distance.
7.4.1.3 Utilisation d'une installation avec mélange de retour centralisé
1 Générateur de chaleur
Vase d'expansion de pression « MAG »
2
3 Cuve de base
4 Unité de commande
5 « Reflex Fillsoft »
6 Fillset Impuls
WC Conduite de réalimentation
PIS Transducteur de pression
WV Électrovanne pour la réalimentation
Collecteur d'impuretés
ST
EC Conduite de dégazage
•
•
LIS Mesure du niveau
Réalimentation avec de l'eau via une installation d'adoucissement.
• Intégrez toujours l'appareil dans le débit principal « V » pour que le
dégazage de l'eau de l'installation soit garanti. Pour un mélange de retour
centralisé ou aiguillages hydrauliques, c'est le côté de l'installation. La cuve
du générateur de chaleur comprend une protection individuelle par fusibles.
• Utilisez pour un équipement avec des installations d'adoucissement Reflex
Fillsoft le Fillset Impuls.
–

Remarque !
La qualité de l'eau de réalimentation doit satisfaire aux exigences des
consignes applicables, par ex. VDI 2035.
7.5 Raccordement électrique
DANGER
Danger de blessures mortelles par électrocution.
Il existe un risque de blessures mortelles en cas de contact avec des
composants électroconducteurs.
•
Assurez-vous que la ligne d'alimentation vers l'appareil est hors tension
et protégée contre la remise en marche.
• Assurez-vous que l'installation ne peut pas être remise en marche par
d'autres personnes.
•
Assurez-vous que les travaux de montage sur le raccordement électrique
de l'appareil sont uniquement réalisés par un électricien qualifié
conformément aux règles locales électrotechniques en vigueur.
Lors du raccordement électrique, on distingue entre l'élément de raccordement et
l'élément de commande.
1 Capot de la pièce de
raccordement (rabattable)
2 Interrupteur principal
Capot de l'élément de
3
commande (rabattable)
•
•
Les descriptions suivantes sont valables pour les installations standard et se
limitent aux indispensables raccords à la charge du client.
Mettez l'installation hors tension et verrouillez-la afin d'exclure toute remise
1.
en marche.
2. Démontez les capots.
Variomat Touch — 22.07.2024
Pour l'eau riche en gaz depuis l'installation.
Pour l'eau dégazée vers l'installation.
La commande analyse le débit de réalimentation et signalise le
remplacement nécessaire des cartouches d'adoucissement.
4
5
6
Interfaces RS-485
Sorties de pression et de
niveau
Montage
Commande tactile
Arrière de la pièce de
raccordement
Passages de câble
•
Alimentation et
protection par fusible
•
Contacts sans potentiel
•
Raccordement de la
pompe « PU »
Français — 69
