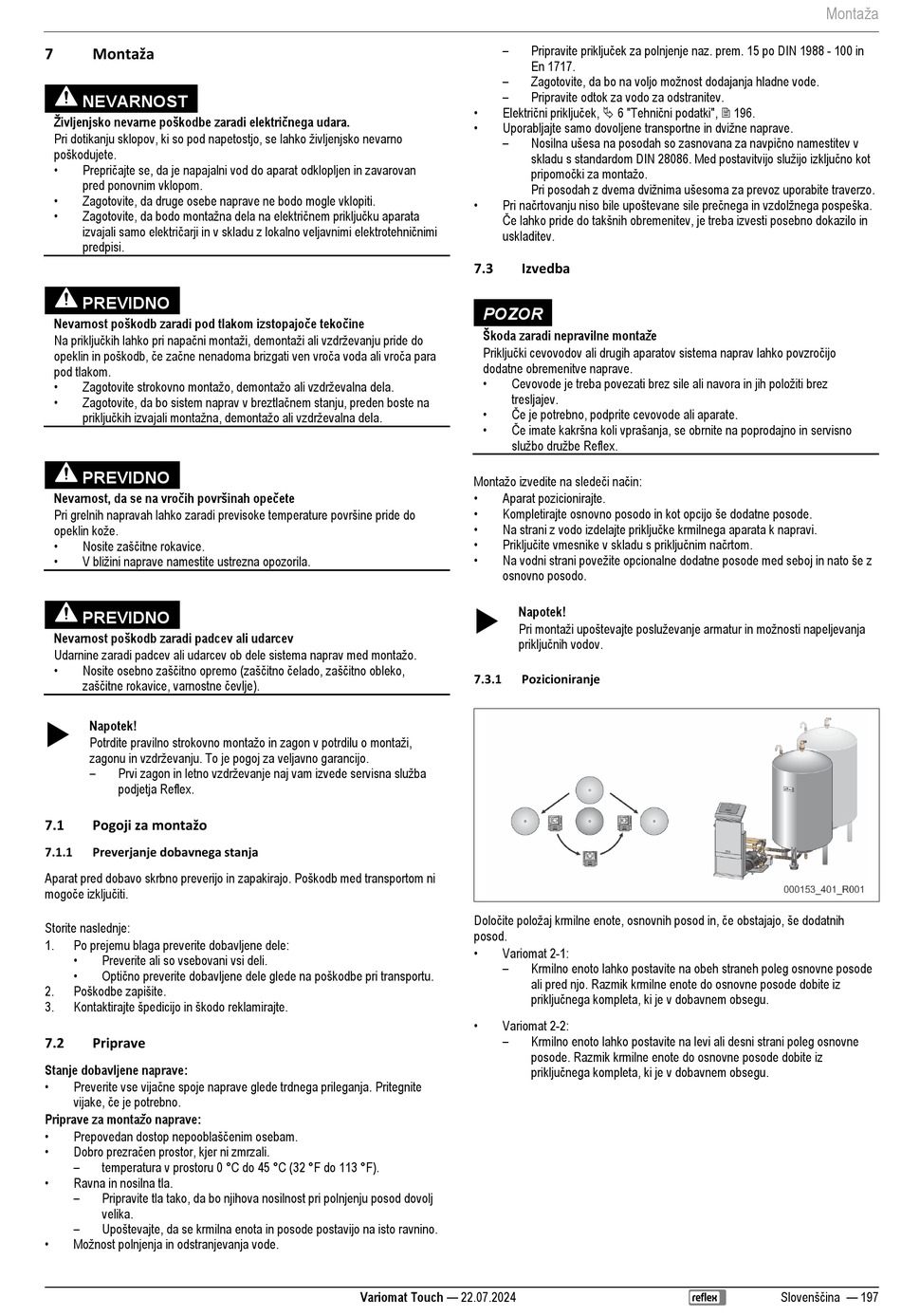

Montaža
7
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Prepričajte se, da je napajalni vod do aparat odklopljen in zavarovan
pred ponovnim vklopom.
•
Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z lokalno veljavnimi elektrotehničnimi
predpisi.
PREVIDNO
Nevarnost poškodb zaradi pod tlakom izstopajoče tekočine
Na priključkih lahko pri napačni montaži, demontaži ali vzdrževanju pride do
opeklin in poškodb, če začne nenadoma brizgati ven vroča voda ali vroča para
pod tlakom.
• Zagotovite strokovno montažo, demontažo ali vzdrževalna dela.
• Zagotovite, da bo sistem naprav v breztlačnem stanju, preden boste na
priključkih izvajali montažna, demontažo ali vzdrževalna dela.
PREVIDNO
Nevarnost, da se na vročih površinah opečete
Pri grelnih napravah lahko zaradi previsoke temperature površine pride do
opeklin kože.
• Nosite zaščitne rokavice.
• V bližini naprave namestite ustrezna opozorila.
PREVIDNO
Nevarnost poškodb zaradi padcev ali udarcev
Udarnine zaradi padcev ali udarcev ob dele sistema naprav med montažo.
• Nosite osebno zaščitno opremo (zaščitno čelado, zaščitno obleko,
zaščitne rokavice, varnostne čevlje).

Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
Pogoji za montažo
7.1
7.1.1 Preverjanje dobavnega stanja
Aparat pred dobavo skrbno preverijo in zapakirajo. Poškodb med transportom ni
mogoče izključiti.
Storite naslednje:
1. Po prejemu blaga preverite dobavljene dele:
•
Preverite ali so vsebovani vsi deli.
• Optično preverite dobavljene dele glede na poškodbe pri transportu.
Poškodbe zapišite.
2.
Kontaktirajte špedicijo in škodo reklamirajte.
3.
7.2 Priprave
Stanje dobavljene naprave:
• Preverite vse vijačne spoje naprave glede trdnega prileganja. Pritegnite
vijake, če je potrebno.
Priprave za montažo naprave:
• Prepovedan dostop nepooblaščenim osebam.
• Dobro prezračen prostor, kjer ni zmrzali.
–
temperatura v prostoru 0 °C do 45 °C (32 °F do 113 °F).
•
Ravna in nosilna tla.
–
Pripravite tla tako, da bo njihova nosilnost pri polnjenju posod dovolj
velika.
– Upoštevajte, da se krmilna enota in posode postavijo na isto ravnino.
• Možnost polnjenja in odstranjevanja vode.
–
–
–
• Električni priključek,  6 "Tehnični podatki",  196.
• Uporabljajte samo dovoljene transportne in dvižne naprave.
–
• Pri načrtovanju niso bile upoštevane sile prečnega in vzdolžnega pospeška.
Če lahko pride do takšnih obremenitev, je treba izvesti posebno dokazilo in
uskladitev.
7.3 Izvedba
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
• Cevovode je treba povezati brez sile ali navora in jih položiti brez
tresljajev.
• Če je potrebno, podprite cevovode ali aparate.
• Če imate kakršna koli vprašanja, se obrnite na poprodajno in servisno
službo družbe Reflex.
Montažo izvedite na sledeči način:
•
Aparat pozicionirajte.
• Kompletirajte osnovno posodo in kot opcijo še dodatne posode.
• Na strani z vodo izdelajte priključke krmilnega aparata k napravi.
• Priključite vmesnike v skladu s priključnim načrtom.
• Na vodni strani povežite opcionalne dodatne posode med seboj in nato še z
osnovno posodo.

Napotek!
Pri montaži upoštevajte posluževanje armatur in možnosti napeljevanja
priključnih vodov.
7.3.1 Pozicioniranje
Določite položaj krmilne enote, osnovnih posod in, če obstajajo, še dodatnih
posod.
•
Variomat 2-1:
–
•
Variomat 2-2:
–
Variomat Touch — 22.07.2024
Pripravite priključek za polnjenje naz. prem. 15 po DIN 1988 - 100 in
En 1717.
Zagotovite, da bo na voljo možnost dodajanja hladne vode.
Pripravite odtok za vodo za odstranitev.
Nosilna ušesa na posodah so zasnovana za navpično namestitev v
skladu s standardom DIN 28086. Med postavitvijo služijo izključno kot
pripomočki za montažo.
Pri posodah z dvema dvižnima ušesoma za prevoz uporabite traverzo.
Krmilno enoto lahko postavite na obeh straneh poleg osnovne posode
ali pred njo. Razmik krmilne enote do osnovne posode dobite iz
priključnega kompleta, ki je v dobavnem obsegu.
Krmilno enoto lahko postavite na levi ali desni strani poleg osnovne
posode. Razmik krmilne enote do osnovne posode dobite iz
priključnega kompleta, ki je v dobavnem obsegu.
