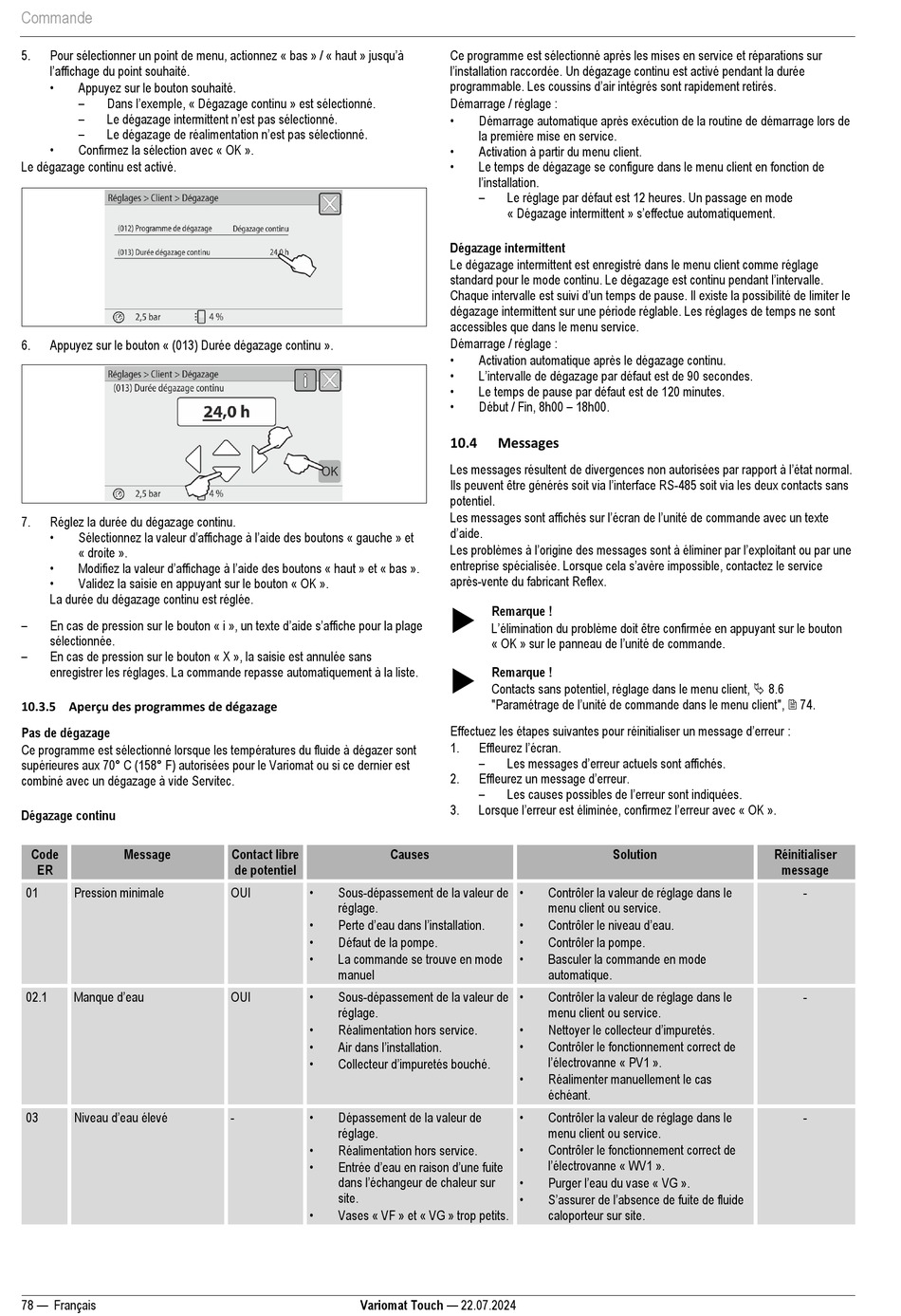

Commande
Pour sélectionner un point de menu, actionnez « bas » / « haut » jusqu'à
5.
l'affichage du point souhaité.
•
Appuyez sur le bouton souhaité.
– Dans l'exemple, « Dégazage continu » est sélectionné.
– Le dégazage intermittent n'est pas sélectionné.
– Le dégazage de réalimentation n'est pas sélectionné.
•
Confirmez la sélection avec « OK ».
Le dégazage continu est activé.
6. Appuyez sur le bouton « (013) Durée dégazage continu ».
7. Réglez la durée du dégazage continu.
• Sélectionnez la valeur d'affichage à l'aide des boutons « gauche » et
« droite ».
• Modifiez la valeur d'affichage à l'aide des boutons « haut » et « bas ».
•
Validez la saisie en appuyant sur le bouton « OK ».
La durée du dégazage continu est réglée.
– En cas de pression sur le bouton « i », un texte d'aide s'affiche pour la plage
sélectionnée.
–
En cas de pression sur le bouton « X », la saisie est annulée sans
enregistrer les réglages. La commande repasse automatiquement à la liste.
10.3.5 Aperçu des programmes de dégazage
Pas de dégazage
Ce programme est sélectionné lorsque les températures du fluide à dégazer sont
supérieures aux 70° C (158° F) autorisées pour le Variomat ou si ce dernier est
combiné avec un dégazage à vide Servitec.
Dégazage continu
Code Message
ER
01 Pression minimale
Manque d'eau
02.1
Niveau d'eau élevé
03
78 — Français
Contact libre Causes
de potentiel
•
OUI Sous-dépassement de la valeur de
réglage.
• Perte d'eau dans l'installation.
•
Défaut de la pompe.
•
La commande se trouve en mode
manuel
•
OUI Sous-dépassement de la valeur de
réglage.
•
Réalimentation hors service.
• Air dans l'installation.
• Collecteur d'impuretés bouché.
•
- Dépassement de la valeur de
réglage.
•
Réalimentation hors service.
• Entrée d'eau en raison d'une fuite
dans l'échangeur de chaleur sur
site.
•
Vases « VF » et « VG » trop petits.
Variomat Touch — 22.07.2024
Ce programme est sélectionné après les mises en service et réparations sur
l'installation raccordée. Un dégazage continu est activé pendant la durée
programmable. Les coussins d'air intégrés sont rapidement retirés.
Démarrage / réglage :
•
Démarrage automatique après exécution de la routine de démarrage lors de
la première mise en service.
•
Activation à partir du menu client.
•
Le temps de dégazage se configure dans le menu client en fonction de
l'installation.
–
Le réglage par défaut est 12 heures. Un passage en mode
« Dégazage intermittent » s'effectue automatiquement.
Dégazage intermittent
Le dégazage intermittent est enregistré dans le menu client comme réglage
standard pour le mode continu. Le dégazage est continu pendant l'intervalle.
Chaque intervalle est suivi d'un temps de pause. Il existe la possibilité de limiter le
dégazage intermittent sur une période réglable. Les réglages de temps ne sont
accessibles que dans le menu service.
Démarrage / réglage :
•
Activation automatique après le dégazage continu.
• L'intervalle de dégazage par défaut est de 90 secondes.
•
Le temps de pause par défaut est de 120 minutes.
• Début / Fin, 8h00 – 18h00.
10.4 Messages
Les messages résultent de divergences non autorisées par rapport à l'état normal.
Ils peuvent être générés soit via l'interface RS-485 soit via les deux contacts sans
potentiel.
Les messages sont affichés sur l'écran de l'unité de commande avec un texte
d'aide.
Les problèmes à l'origine des messages sont à éliminer par l'exploitant ou par une
entreprise spécialisée. Lorsque cela s'avère impossible, contactez le service
après-vente du fabricant Reflex.

Remarque !
L'élimination du problème doit être confirmée en appuyant sur le bouton
« OK » sur le panneau de l'unité de commande.

Remarque !
Contacts sans potentiel, réglage dans le menu client,  8.6
"Paramétrage de l'unité de commande dans le menu client",  74.
Effectuez les étapes suivantes pour réinitialiser un message d'erreur :
Effleurez l'écran.
1.
– Les messages d'erreur actuels sont affichés.
Effleurez un message d'erreur.
2.
– Les causes possibles de l'erreur sont indiquées.
Lorsque l'erreur est éliminée, confirmez l'erreur avec « OK ».
3.
Solution
•
Contrôler la valeur de réglage dans le
menu client ou service.
• Contrôler le niveau d'eau.
•
Contrôler la pompe.
•
Basculer la commande en mode
automatique.
•
Contrôler la valeur de réglage dans le
menu client ou service.
• Nettoyer le collecteur d'impuretés.
•
Contrôler le fonctionnement correct de
l'électrovanne « PV1 ».
•
Réalimenter manuellement le cas
échéant.
•
Contrôler la valeur de réglage dans le
menu client ou service.
•
Contrôler le fonctionnement correct de
l'électrovanne « WV1 ».
• Purger l'eau du vase « VG ».
• S'assurer de l'absence de fuite de fluide
caloporteur sur site.
Réinitialiser
message
-
-
-
