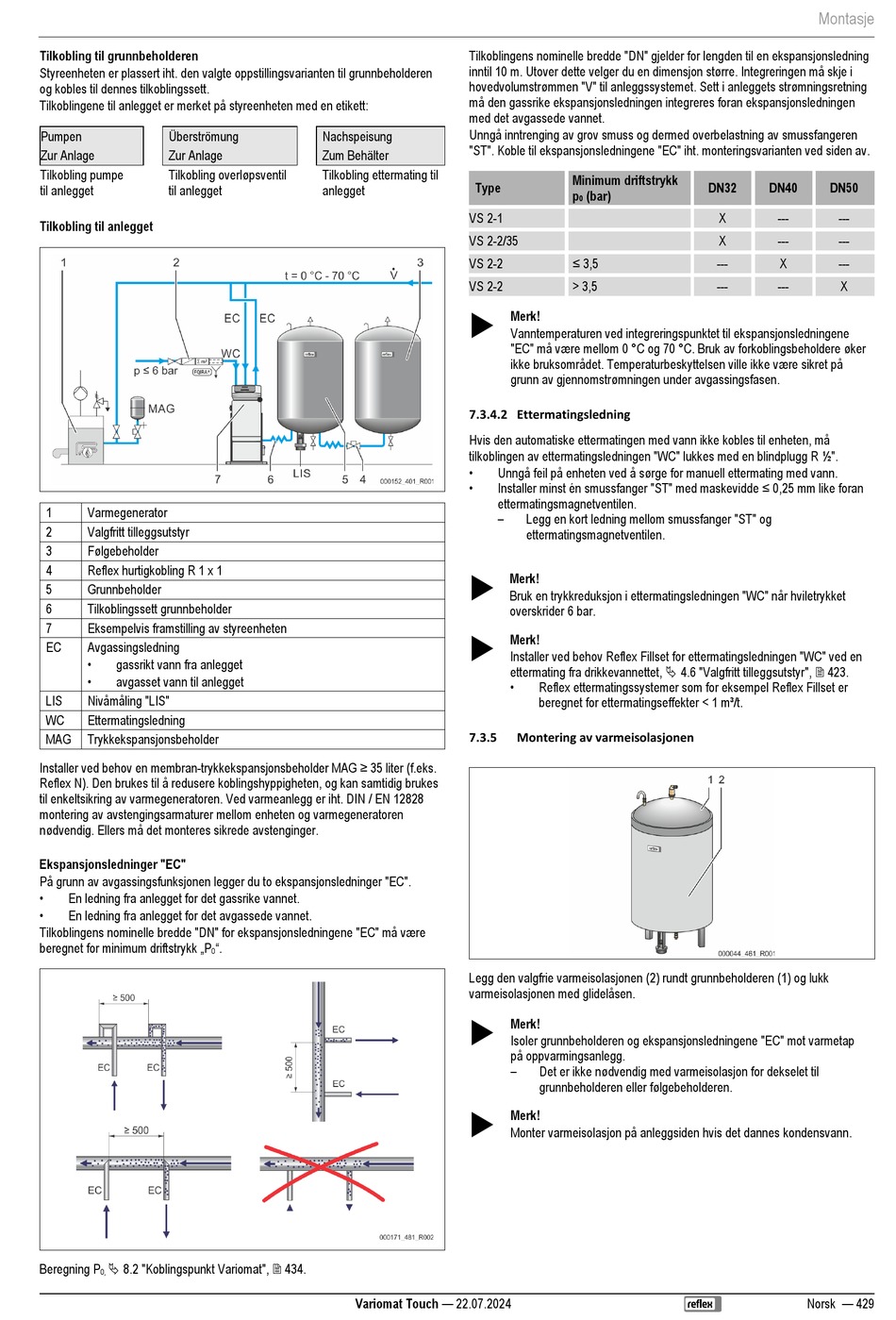

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 429

Tilkobling til grunnbeholderen
Styreenheten er plassert iht. den valgte oppstillingsvarianten til grunnbeholderen
og kobles til dennes tilkoblingssett.
Tilkoblingene til anlegget er merket på styreenheten med en etikett:
Pumpen Überströmung
Zur Anlage Zur Anlage
Tilkobling pumpe Tilkobling overløpsventil
til anlegget til anlegget
Tilkobling til anlegget
1 Varmegenerator
2 Valgfritt tilleggsutstyr
3 Følgebeholder
4 Reflex hurtigkobling R 1 x 1
5 Grunnbeholder
6 Tilkoblingssett grunnbeholder
7 Eksempelvis framstilling av styreenheten
EC Avgassingsledning
•
gassrikt vann fra anlegget
•
avgasset vann til anlegget
LIS Nivåmåling "LIS"
WC Ettermatingsledning
MAG Trykkekspansjonsbeholder
Installer ved behov en membran-trykkekspansjonsbeholder MAG ≥ 35 liter (f.eks.
Reflex N). Den brukes til å redusere koblingshyppigheten, og kan samtidig brukes
til enkeltsikring av varmegeneratoren. Ved varmeanlegg er iht. DIN / EN 12828
montering av avstengingsarmaturer mellom enheten og varmegeneratoren
nødvendig. Ellers må det monteres sikrede avstenginger.
Ekspansjonsledninger "EC"
På grunn av avgassingsfunksjonen legger du to ekspansjonsledninger "EC".
•
En ledning fra anlegget for det gassrike vannet.
•
En ledning fra anlegget for det avgassede vannet.
Tilkoblingens nominelle bredde "DN" for ekspansjonsledningene "EC" må være
beregnet for minimum driftstrykk „P
 8.2 "Koblingspunkt Variomat",  434.
Beregning P
0,
Nachspeisung
Zum Behälter
Tilkobling ettermating til
anlegget
".
0
Variomat Touch — 22.07.2024
Tilkoblingens nominelle bredde "DN" gjelder for lengden til en ekspansjonsledning
inntil 10 m. Utover dette velger du en dimensjon større. Integreringen må skje i
hovedvolumstrømmen "V" til anleggssystemet. Sett i anleggets strømningsretning
må den gassrike ekspansjonsledningen integreres foran ekspansjonsledningen
med det avgassede vannet.
Unngå inntrenging av grov smuss og dermed overbelastning av smussfangeren
"ST". Koble til ekspansjonsledningene "EC" iht. monteringsvarianten ved siden av.
Minimum driftstrykk
Type
p (bar)
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Merk!
Vanntemperaturen ved integreringspunktet til ekspansjonsledningene
"EC" må være mellom 0 °C og 70 °C. Bruk av forkoblingsbeholdere øker
ikke bruksområdet. Temperaturbeskyttelsen ville ikke være sikret på
grunn av gjennomstrømningen under avgassingsfasen.
7.3.4.2 Ettermatingsledning
Hvis den automatiske ettermatingen med vann ikke kobles til enheten, må
tilkoblingen av ettermatingsledningen "WC" lukkes med en blindplugg R ½".
•
Unngå feil på enheten ved å sørge for manuell ettermating med vann.
• Installer minst én smussfanger "ST" med maskevidde ≤ 0,25 mm like foran
ettermatingsmagnetventilen.
–
Legg en kort ledning mellom smussfanger "ST" og
ettermatingsmagnetventilen.

Merk!
Bruk en trykkreduksjon i ettermatingsledningen "WC" når hviletrykket
overskrider 6 bar.

Merk!
Installer ved behov Reflex Fillset for ettermatingsledningen "WC" ved en
ettermating fra drikkevannettet,  4.6 "Valgfritt tilleggsutstyr",  423.
•
Reflex ettermatingssystemer som for eksempel Reflex Fillset er
beregnet for ettermatingseffekter < 1 m³/t.
7.3.5 Montering av varmeisolasjonen
Legg den valgfrie varmeisolasjonen (2) rundt grunnbeholderen (1) og lukk
varmeisolasjonen med glidelåsen.

Merk!
Isoler grunnbeholderen og ekspansjonsledningene "EC" mot varmetap
på oppvarmingsanlegg.
–
Det er ikke nødvendig med varmeisolasjon for dekselet til
grunnbeholderen eller følgebeholderen.

Merk!
Monter varmeisolasjon på anleggsiden hvis det dannes kondensvann.
Montasje
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Norsk — 429
