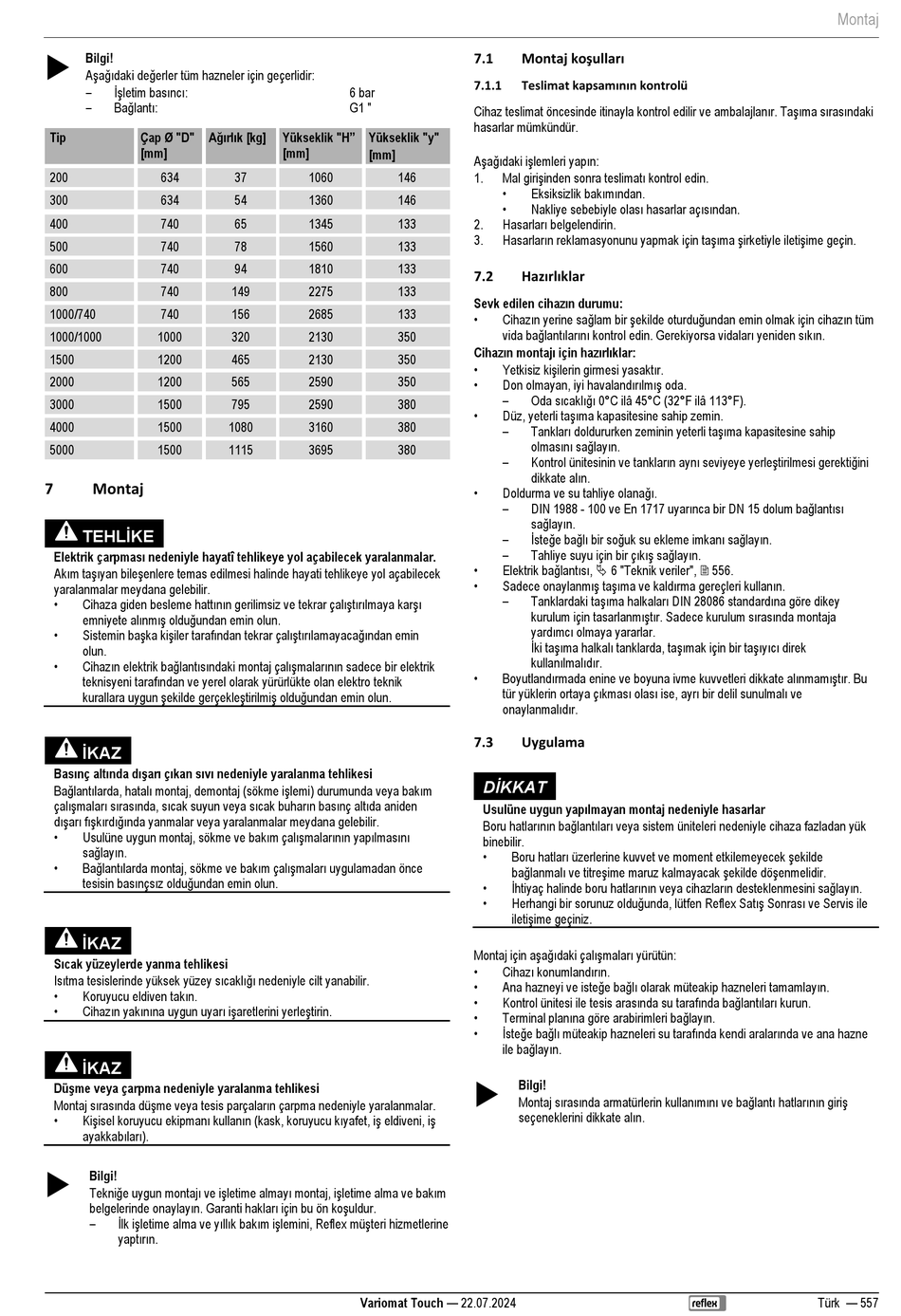

Bilgi!
Aşağıdaki değerler tüm hazneler için geçerlidir:
– İşletim basıncı:
– Bağlantı:
Ağırlık [kg]
Tip Çap Ø "D"
[mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montaj
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol açabilecek
yaralanmalar meydana gelebilir.
• Cihaza giden besleme hattının gerilimsiz ve tekrar çalıştırılmaya karşı
emniyete alınmış olduğundan emin olun.
• Sistemin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir elektrik
teknisyeni tarafından ve yerel olarak yürürlükte olan elektro teknik
kurallara uygun şekilde gerçekleştirilmiş olduğundan emin olun.
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden
dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
İKAZ
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
• Koruyucu eldiven takın.
• Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
İKAZ
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle yaralanmalar.
• Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni, iş
ayakkabıları).

Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve bakım
belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
– İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri hizmetlerine
yaptırın.
6 bar
G1 "
Yükseklik "H"
Yükseklik "y"
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
Variomat Touch — 22.07.2024
Montaj koşulları
7.1
Teslimat kapsamının kontrolü
7.1.1
Cihaz teslimat öncesinde itinayla kontrol edilir ve ambalajlanır. Taşıma sırasındaki
hasarlar mümkündür.
Aşağıdaki işlemleri yapın:
Mal girişinden sonra teslimatı kontrol edin.
1.
• Eksiksizlik bakımından.
• Nakliye sebebiyle olası hasarlar açısından.
Hasarları belgelendirin.
2.
Hasarların reklamasyonunu yapmak için taşıma şirketiyle iletişime geçin.
3.
Hazırlıklar
7.2
Sevk edilen cihazın durumu:
• Cihazın yerine sağlam bir şekilde oturduğundan emin olmak için cihazın tüm
vida bağlantılarını kontrol edin. Gerekiyorsa vidaları yeniden sıkın.
Cihazın montajı için hazırlıklar:
• Yetkisiz kişilerin girmesi yasaktır.
• Don olmayan, iyi havalandırılmış oda.
– Oda sıcaklığı 0°C ilâ 45°C (32°F ilâ 113°F).
• Düz, yeterli taşıma kapasitesine sahip zemin.
– Tankları doldururken zeminin yeterli taşıma kapasitesine sahip
olmasını sağlayın.
– Kontrol ünitesinin ve tankların aynı seviyeye yerleştirilmesi gerektiğini
dikkate alın.
• Doldurma ve su tahliye olanağı.
– DIN 1988 - 100 ve En 1717 uyarınca bir DN 15 dolum bağlantısı
sağlayın.
– İsteğe bağlı bir soğuk su ekleme imkanı sağlayın.
– Tahliye suyu için bir çıkış sağlayın.
• Elektrik bağlantısı,  6 "Teknik veriler",  556.
• Sadece onaylanmış taşıma ve kaldırma gereçleri kullanın.
– Tanklardaki taşıma halkaları DIN 28086 standardına göre dikey
kurulum için tasarlanmıştır. Sadece kurulum sırasında montaja
yardımcı olmaya yararlar.
İki taşıma halkalı tanklarda, taşımak için bir taşıyıcı direk
kullanılmalıdır.
• Boyutlandırmada enine ve boyuna ivme kuvvetleri dikkate alınmamıştır. Bu
tür yüklerin ortaya çıkması olası ise, ayrı bir delil sunulmalı ve
onaylanmalıdır.
7.3 Uygulama
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya sistem üniteleri nedeniyle cihaza fazladan yük
binebilir.
• Boru hatları üzerlerine kuvvet ve moment etkilemeyecek şekilde
bağlanmalı ve titreşime maruz kalmayacak şekilde döşenmelidir.
• İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini sağlayın.
• Herhangi bir sorunuz olduğunda, lütfen Reflex Satış Sonrası ve Servis ile
iletişime geçiniz.
Montaj için aşağıdaki çalışmaları yürütün:
• Cihazı konumlandırın.
• Ana hazneyi ve isteğe bağlı olarak müteakip hazneleri tamamlayın.
• Kontrol ünitesi ile tesis arasında su tarafında bağlantıları kurun.
• Terminal planına göre arabirimleri bağlayın.
• İsteğe bağlı müteakip hazneleri su tarafında kendi aralarında ve ana hazne
ile bağlayın.

Bilgi!
Montaj sırasında armatürlerin kullanımını ve bağlantı hatlarının giriş
seçeneklerini dikkate alın.
Montaj
Türk — 557
