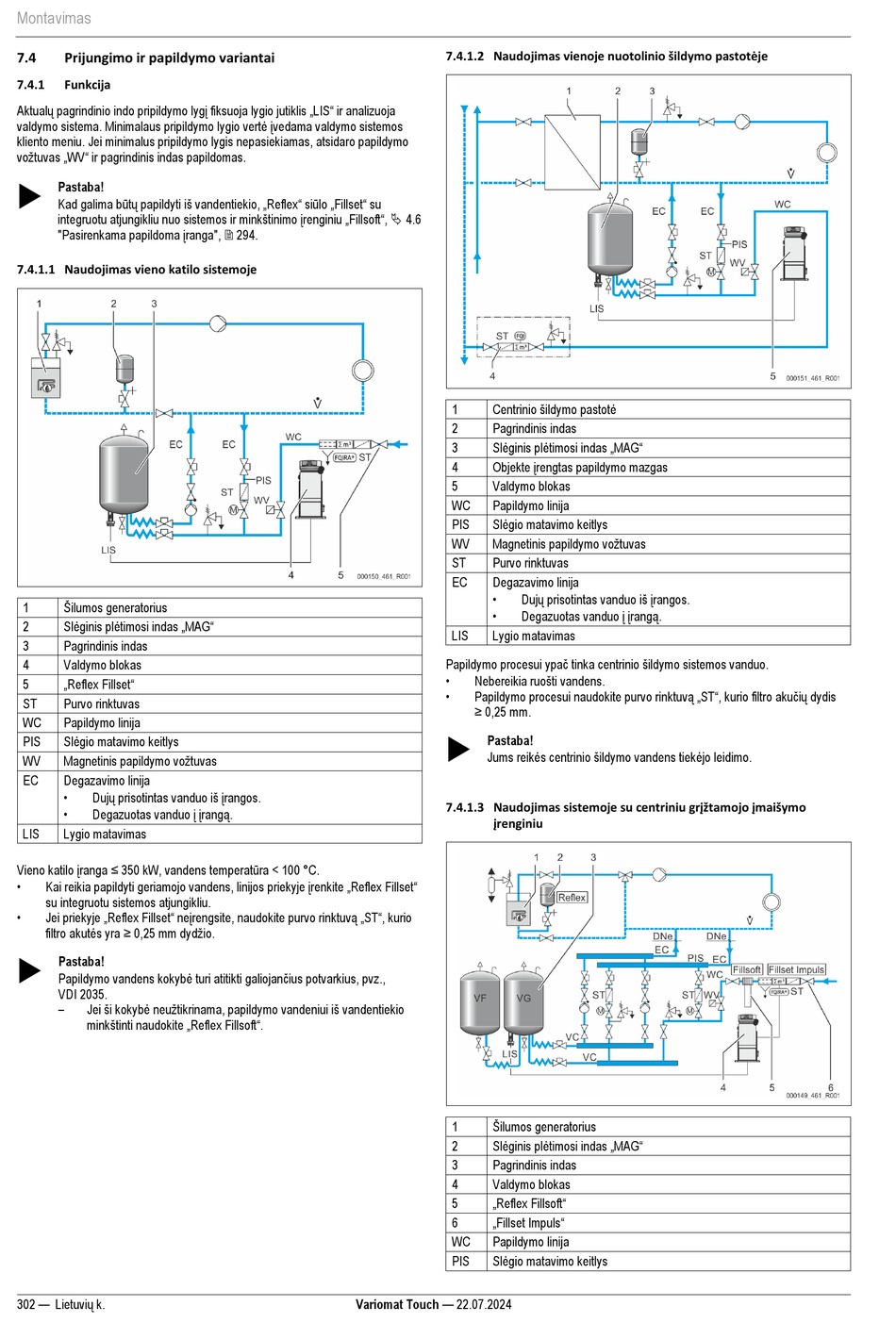

Montavimas
7.4 Prijungimo ir papildymo variantai
7.4.1 Funkcija
Aktualų pagrindinio indo pripildymo lygį fiksuoja lygio jutiklis „LIS" ir analizuoja
valdymo sistema. Minimalaus pripildymo lygio vertė įvedama valdymo sistemos
kliento meniu. Jei minimalus pripildymo lygis nepasiekiamas, atsidaro papildymo
vožtuvas „WV" ir pagrindinis indas papildomas.

Pastaba!
Kad galima būtų papildyti iš vandentiekio, „Reflex" siūlo „Fillset" su
integruotu atjungikliu nuo sistemos ir minkštinimo įrenginiu „Fillsoft",  4.6
"Pasirenkama papildoma įranga",  294.
7.4.1.1 Naudojimas vieno katilo sistemoje
Šilumos generatorius
1
Slėginis plėtimosi indas „MAG"
2
3 Pagrindinis indas
4 Valdymo blokas
„Reflex Fillset"
5
ST Purvo rinktuvas
WC Papildymo linija
Slėgio matavimo keitlys
PIS
Magnetinis papildymo vožtuvas
WV
EC Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Vieno katilo įranga ≤ 350 kW, vandens temperatūra < 100 °C.
• Kai reikia papildyti geriamojo vandens, linijos priekyje įrenkite „Reflex Fillset"
su integruotu sistemos atjungikliu.
• Jei priekyje „Reflex Fillset" neįrengsite, naudokite purvo rinktuvą „ST", kurio
filtro akutės yra ≥ 0,25 mm dydžio.

Pastaba!
Papildymo vandens kokybė turi atitikti galiojančius potvarkius, pvz.,
VDI 2035.
– Jei ši kokybė neužtikrinama, papildymo vandeniui iš vandentiekio
minkštinti naudokite „Reflex Fillsoft".
302 — Lietuvių k.
7.4.1.2 Naudojimas vienoje nuotolinio šildymo pastotėje
Centrinio šildymo pastotė
1
2 Pagrindinis indas
Slėginis plėtimosi indas „MAG"
3
Objekte įrengtas papildymo mazgas
4
5 Valdymo blokas
WC Papildymo linija
Slėgio matavimo keitlys
PIS
Magnetinis papildymo vožtuvas
WV
ST Purvo rinktuvas
EC Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Papildymo procesui ypač tinka centrinio šildymo sistemos vanduo.
• Nebereikia ruošti vandens.
• Papildymo procesui naudokite purvo rinktuvą „ST", kurio filtro akučių dydis
≥ 0,25 mm.

Pastaba!
Jums reikės centrinio šildymo vandens tiekėjo leidimo.
7.4.1.3 Naudojimas sistemoje su centriniu grįžtamojo įmaišymo
įrenginiu
Šilumos generatorius
1
Slėginis plėtimosi indas „MAG"
2
3 Pagrindinis indas
4 Valdymo blokas
„Reflex Fillsoft"
5
„Fillset Impuls"
6
WC Papildymo linija
Slėgio matavimo keitlys
PIS
Variomat Touch — 22.07.2024
