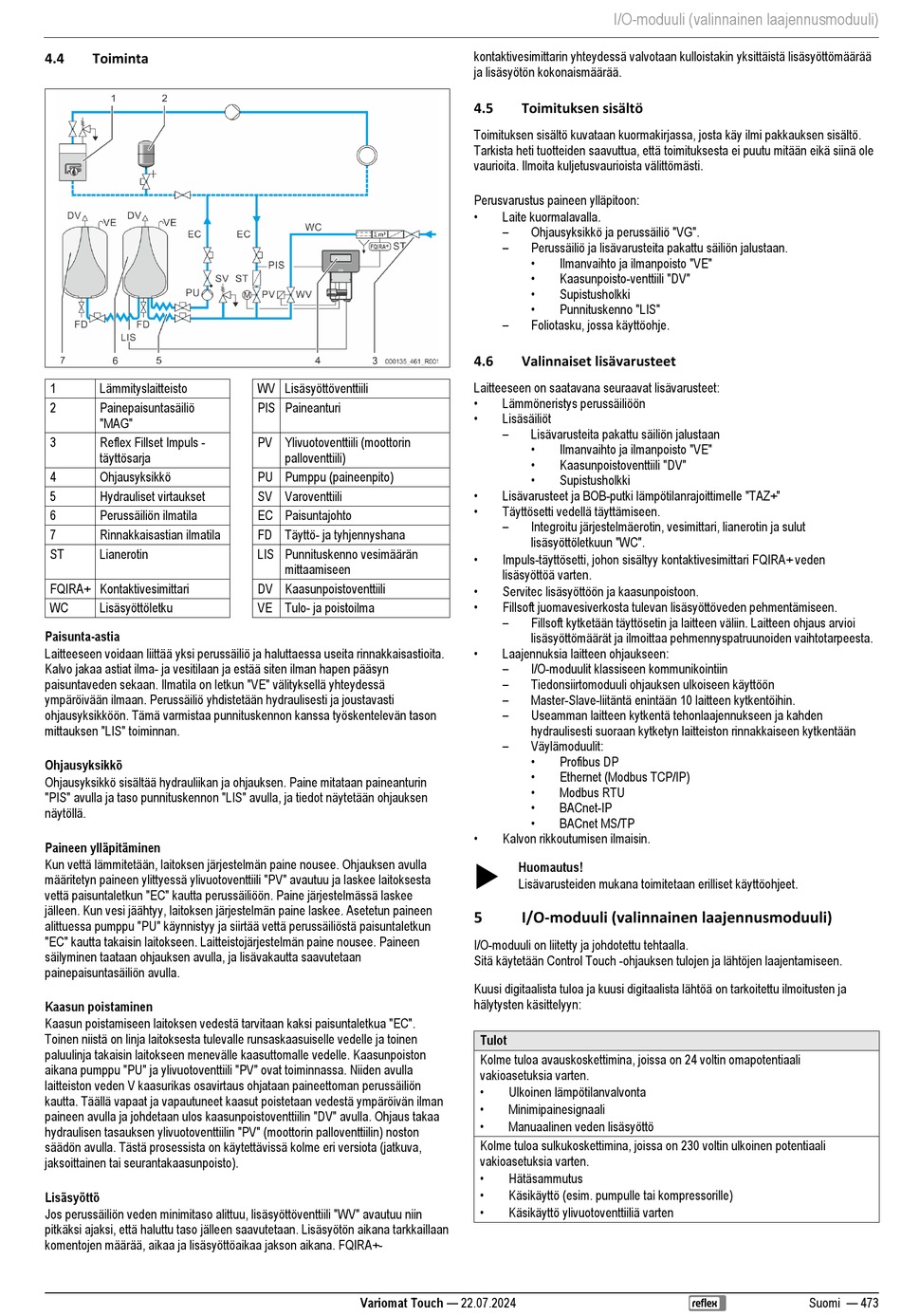

4.4 Toiminta
1 Lämmityslaitteisto
2 Painepaisuntasäiliö
"MAG"
3 Reflex Fillset Impuls -
täyttösarja
4 Ohjausyksikkö
5 Hydrauliset virtaukset
6 Perussäiliön ilmatila
7 Rinnakkaisastian ilmatila
ST Lianerotin
FQIRA+ Kontaktivesimittari
WC Lisäsyöttöletku
Paisunta-astia
Laitteeseen voidaan liittää yksi perussäiliö ja haluttaessa useita rinnakkaisastioita.
Kalvo jakaa astiat ilma- ja vesitilaan ja estää siten ilman hapen pääsyn
paisuntaveden sekaan. Ilmatila on letkun "VE" välityksellä yhteydessä
ympäröivään ilmaan. Perussäiliö yhdistetään hydraulisesti ja joustavasti
ohjausyksikköön. Tämä varmistaa punnituskennon kanssa työskentelevän tason
mittauksen "LIS" toiminnan.
Ohjausyksikkö
Ohjausyksikkö sisältää hydrauliikan ja ohjauksen. Paine mitataan paineanturin
"PIS" avulla ja taso punnituskennon "LIS" avulla, ja tiedot näytetään ohjauksen
näytöllä.
Paineen ylläpitäminen
Kun vettä lämmitetään, laitoksen järjestelmän paine nousee. Ohjauksen avulla
määritetyn paineen ylittyessä ylivuotoventtiili "PV" avautuu ja laskee laitoksesta
vettä paisuntaletkun "EC" kautta perussäiliöön. Paine järjestelmässä laskee
jälleen. Kun vesi jäähtyy, laitoksen järjestelmän paine laskee. Asetetun paineen
alittuessa pumppu "PU" käynnistyy ja siirtää vettä perussäiliöstä paisuntaletkun
"EC" kautta takaisin laitokseen. Laitteistojärjestelmän paine nousee. Paineen
säilyminen taataan ohjauksen avulla, ja lisävakautta saavutetaan
painepaisuntasäiliön avulla.
Kaasun poistaminen
Kaasun poistamiseen laitoksen vedestä tarvitaan kaksi paisuntaletkua "EC".
Toinen niistä on linja laitoksesta tulevalle runsaskaasuiselle vedelle ja toinen
paluulinja takaisin laitokseen menevälle kaasuttomalle vedelle. Kaasunpoiston
aikana pumppu "PU" ja ylivuotoventtiili "PV" ovat toiminnassa. Niiden avulla
laitteiston veden V kaasurikas osavirtaus ohjataan paineettoman perussäiliön
kautta. Täällä vapaat ja vapautuneet kaasut poistetaan vedestä ympäröivän ilman
paineen avulla ja johdetaan ulos kaasunpoistoventtiilin "DV" avulla. Ohjaus takaa
hydraulisen tasauksen ylivuotoventtiilin "PV" (moottorin palloventtiilin) noston
säädön avulla. Tästä prosessista on käytettävissä kolme eri versiota (jatkuva,
jaksoittainen tai seurantakaasunpoisto).
Lisäsyöttö
Jos perussäiliön veden minimitaso alittuu, lisäsyöttöventtiili "WV" avautuu niin
pitkäksi ajaksi, että haluttu taso jälleen saavutetaan. Lisäsyötön aikana tarkkaillaan
komentojen määrää, aikaa ja lisäsyöttöaikaa jakson aikana. FQIRA+-
WV Lisäsyöttöventtiili
PIS Paineanturi
PV Ylivuotoventtiili (moottorin
palloventtiili)
PU Pumppu (paineenpito)
SV Varoventtiili
EC Paisuntajohto
FD Täyttö- ja tyhjennyshana
LIS Punnituskenno vesimäärän
mittaamiseen
DV Kaasunpoistoventtiili
VE Tulo- ja poistoilma
Variomat Touch — 22.07.2024
I/O-moduuli (valinnainen laajennusmoduuli)
kontaktivesimittarin yhteydessä valvotaan kulloistakin yksittäistä lisäsyöttömäärää
ja lisäsyötön kokonaismäärää.
4.5 Toimituksen sisältö
Toimituksen sisältö kuvataan kuormakirjassa, josta käy ilmi pakkauksen sisältö.
Tarkista heti tuotteiden saavuttua, että toimituksesta ei puutu mitään eikä siinä ole
vaurioita. Ilmoita kuljetusvaurioista välittömästi.
Perusvarustus paineen ylläpitoon:
•
Laite kuormalavalla.
–
Ohjausyksikkö ja perussäiliö "VG".
–
Perussäiliö ja lisävarusteita pakattu säiliön jalustaan.
•
Ilmanvaihto ja ilmanpoisto "VE"
•
Kaasunpoisto-venttiili "DV"
•
Supistusholkki
•
Punnituskenno "LIS"
–
Foliotasku, jossa käyttöohje.
4.6 Valinnaiset lisävarusteet
Laitteeseen on saatavana seuraavat lisävarusteet:
•
Lämmöneristys perussäiliöön
•
Lisäsäiliöt
–
Lisävarusteita pakattu säiliön jalustaan
•
Ilmanvaihto ja ilmanpoisto "VE"
•
Kaasunpoistoventtiili "DV"
•
Supistusholkki
•
Lisävarusteet ja BOB-putki lämpötilanrajoittimelle "TAZ+"
•
Täyttösetti vedellä täyttämiseen.
–
Integroitu järjestelmäerotin, vesimittari, lianerotin ja sulut
lisäsyöttöletkuun "WC".
•
Impuls-täyttösetti, johon sisältyy kontaktivesimittari FQIRA+ veden
lisäsyöttöä varten.
•
Servitec lisäsyöttöön ja kaasunpoistoon.
•
Fillsoft juomavesiverkosta tulevan lisäsyöttöveden pehmentämiseen.
–
Fillsoft kytketään täyttösetin ja laitteen väliin. Laitteen ohjaus arvioi
lisäsyöttömäärät ja ilmoittaa pehmennyspatruunoiden vaihtotarpeesta.
•
Laajennuksia laitteen ohjaukseen:
–
I/O-moduulit klassiseen kommunikointiin
–
Tiedonsiirtomoduuli ohjauksen ulkoiseen käyttöön
–
Master-Slave-liitäntä enintään 10 laitteen kytkentöihin.
–
Useamman laitteen kytkentä tehonlaajennukseen ja kahden
hydraulisesti suoraan kytketyn laitteiston rinnakkaiseen kytkentään
–
Väylämoduulit:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Kalvon rikkoutumisen ilmaisin.

Huomautus!
Lisävarusteiden mukana toimitetaan erilliset käyttöohjeet.
5 I/O-moduuli (valinnainen laajennusmoduuli)
I/O-moduuli on liitetty ja johdotettu tehtaalla.
Sitä käytetään Control Touch -ohjauksen tulojen ja lähtöjen laajentamiseen.
Kuusi digitaalista tuloa ja kuusi digitaalista lähtöä on tarkoitettu ilmoitusten ja
hälytysten käsittelyyn:
Tulot
Kolme tuloa avauskoskettimina, joissa on 24 voltin omapotentiaali
vakioasetuksia varten.
•
Ulkoinen lämpötilanvalvonta
•
Minimipainesignaali
•
Manuaalinen veden lisäsyöttö
Kolme tuloa sulkukoskettimina, joissa on 230 voltin ulkoinen potentiaali
vakioasetuksia varten.
•
Hätäsammutus
•
Käsikäyttö (esim. pumpulle tai kompressorille)
•
Käsikäyttö ylivuotoventtiiliä varten
