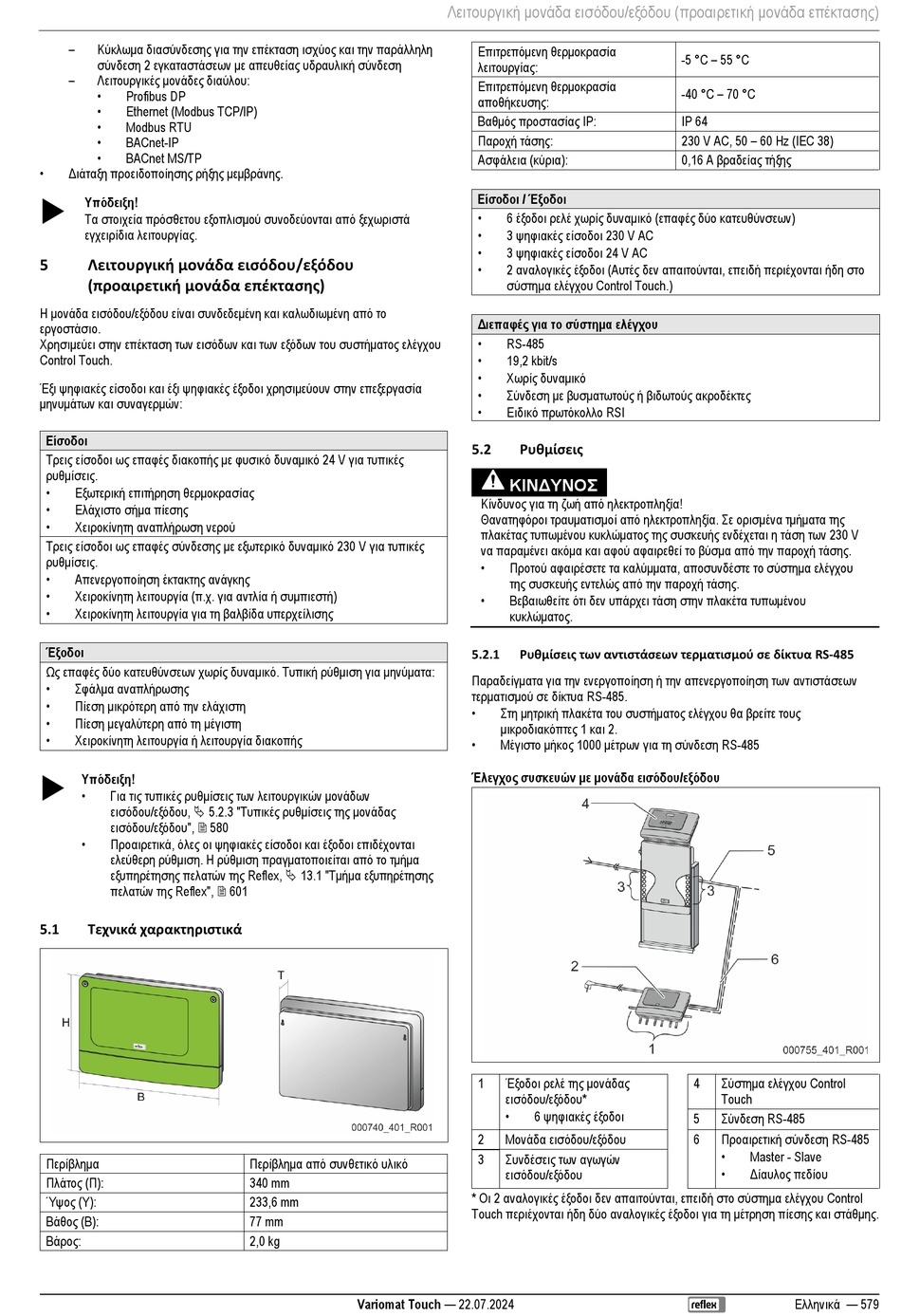

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 579

– Κύκλωμα διασύνδεσης για την επέκταση ισχύος και την παράλληλη
σύνδεση 2 εγκαταστάσεων με απευθείας υδραυλική σύνδεση
– Λειτουργικές μονάδες διαύλου:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
• Διάταξη προειδοποίησης ρήξης μεμβράνης.
Υπόδειξη!

Τα στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από ξεχωριστά
εγχειρίδια λειτουργίας.
Λειτουργική μονάδα εισόδου/εξόδου
5
(προαιρετική μονάδα επέκτασης)
Η μονάδα εισόδου/εξόδου είναι συνδεδεμένη και καλωδιωμένη από το
εργοστάσιο.
Χρησιμεύει στην επέκταση των εισόδων και των εξόδων του συστήματος ελέγχου
Control Touch.
Έξι ψηφιακές είσοδοι και έξι ψηφιακές έξοδοι χρησιμεύουν στην επεξεργασία
μηνυμάτων και συναγερμών:
Είσοδοι
Τρεις είσοδοι ως επαφές διακοπής με φυσικό δυναμικό 24 V για τυπικές
ρυθμίσεις.
• Εξωτερική επιτήρηση θερμοκρασίας
• Ελάχιστο σήμα πίεσης
• Χειροκίνητη αναπλήρωση νερού
Τρεις είσοδοι ως επαφές σύνδεσης με εξωτερικό δυναμικό 230 V για τυπικές
ρυθμίσεις.
• Απενεργοποίηση έκτακτης ανάγκης
• Χειροκίνητη λειτουργία (π.χ. για αντλία ή συμπιεστή)
• Χειροκίνητη λειτουργία για τη βαλβίδα υπερχείλισης
Έξοδοι
Ως επαφές δύο κατευθύνσεων χωρίς δυναμικό. Τυπική ρύθμιση για μηνύματα:
• Σφάλμα αναπλήρωσης
• Πίεση μικρότερη από την ελάχιστη
• Πίεση μεγαλύτερη από τη μέγιστη
• Χειροκίνητη λειτουργία ή λειτουργία διακοπής
Υπόδειξη!

• Για τις τυπικές ρυθμίσεις των λειτουργικών μονάδων
εισόδου/εξόδου,  5.2.3 "Τυπικές ρυθμίσεις της μονάδας
εισόδου/εξόδου",  580
• Προαιρετικά, όλες οι ψηφιακές είσοδοι και έξοδοι επιδέχονται
ελεύθερη ρύθμιση. Η ρύθμιση πραγματοποιείται από το τμήμα
εξυπηρέτησης πελατών της Reflex,  13.1 "Τμήμα εξυπηρέτησης
πελατών της Reflex",  601
Τεχνικά χαρακτηριστικά
5.1
Περίβλημα
Πλάτος (Π):
Ύψος (Υ):
Βάθος (Β):
Βάρος:
Περίβλημα από συνθετικό υλικό
340 mm
233,6 mm
77 mm
2,0 kg
Variomat Touch — 22.07.2024
Λειτουργική μονάδα εισόδου/εξόδου (προαιρετική μονάδα επέκτασης)
Επιτρεπόμενη θερμοκρασία
λειτουργίας:
Επιτρεπόμενη θερμοκρασία
αποθήκευσης:
Βαθμός προστασίας IP:
Παροχή τάσης:
Ασφάλεια (κύρια):
Είσοδοι / Έξοδοι
• 6 έξοδοι ρελέ χωρίς δυναμικό (επαφές δύο κατευθύνσεων)
• 3 ψηφιακές είσοδοι 230 V AC
• 3 ψηφιακές είσοδοι 24 V AC
• 2 αναλογικές έξοδοι (Αυτές δεν απαιτούνται, επειδή περιέχονται ήδη στο
σύστημα ελέγχου Control Touch.)
Διεπαφές για το σύστημα ελέγχου
•
RS-485
•
19,2 kbit/s
• Χωρίς δυναμικό
• Σύνδεση με βυσματωτούς ή βιδωτούς ακροδέκτες
• Ειδικό πρωτόκολλο RSI
Ρυθμίσεις
5.2
ΚΙΝΔΥΝΟΣ
Κίνδυνος για τη ζωή από ηλεκτροπληξία!
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία. Σε ορισμένα τμήματα της
πλακέτας τυπωμένου κυκλώματος της συσκευής ενδέχεται η τάση των 230 V
να παραμένει ακόμα και αφού αφαιρεθεί το βύσμα από την παροχή τάσης.
• Προτού αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα ελέγχου
της συσκευής εντελώς από την παροχή τάσης.
• Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
Ρυθμίσεις των αντιστάσεων τερματισμού σε δίκτυα RS-485
5.2.1
Παραδείγματα για την ενεργοποίηση ή την απενεργοποίηση των αντιστάσεων
τερματισμού σε δίκτυα RS-485.
• Στη μητρική πλακέτα του συστήματος ελέγχου θα βρείτε τους
μικροδιακόπτες 1 και 2.
• Μέγιστο μήκος 1000 μέτρων για τη σύνδεση RS-485
Έλεγχος συσκευών με μονάδα εισόδου/εξόδου
Έξοδοι ρελέ της μονάδας
1
εισόδου/εξόδου*
• 6 ψηφιακές έξοδοι
Μονάδα εισόδου/εξόδου
2
Συνδέσεις των αγωγών
3
εισόδου/εξόδου
* Οι 2 αναλογικές έξοδοι δεν απαιτούνται, επειδή στο σύστημα ελέγχου Control
Touch περιέχονται ήδη δύο αναλογικές έξοδοι για τη μέτρηση πίεσης και στάθμης.
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A βραδείας τήξης
Σύστημα ελέγχου Control
4
Touch
Σύνδεση RS-485
5
Προαιρετική σύνδεση RS-485
6
•
Master - Slave
• Δίαυλος πεδίου
Ελληνικά — 579
