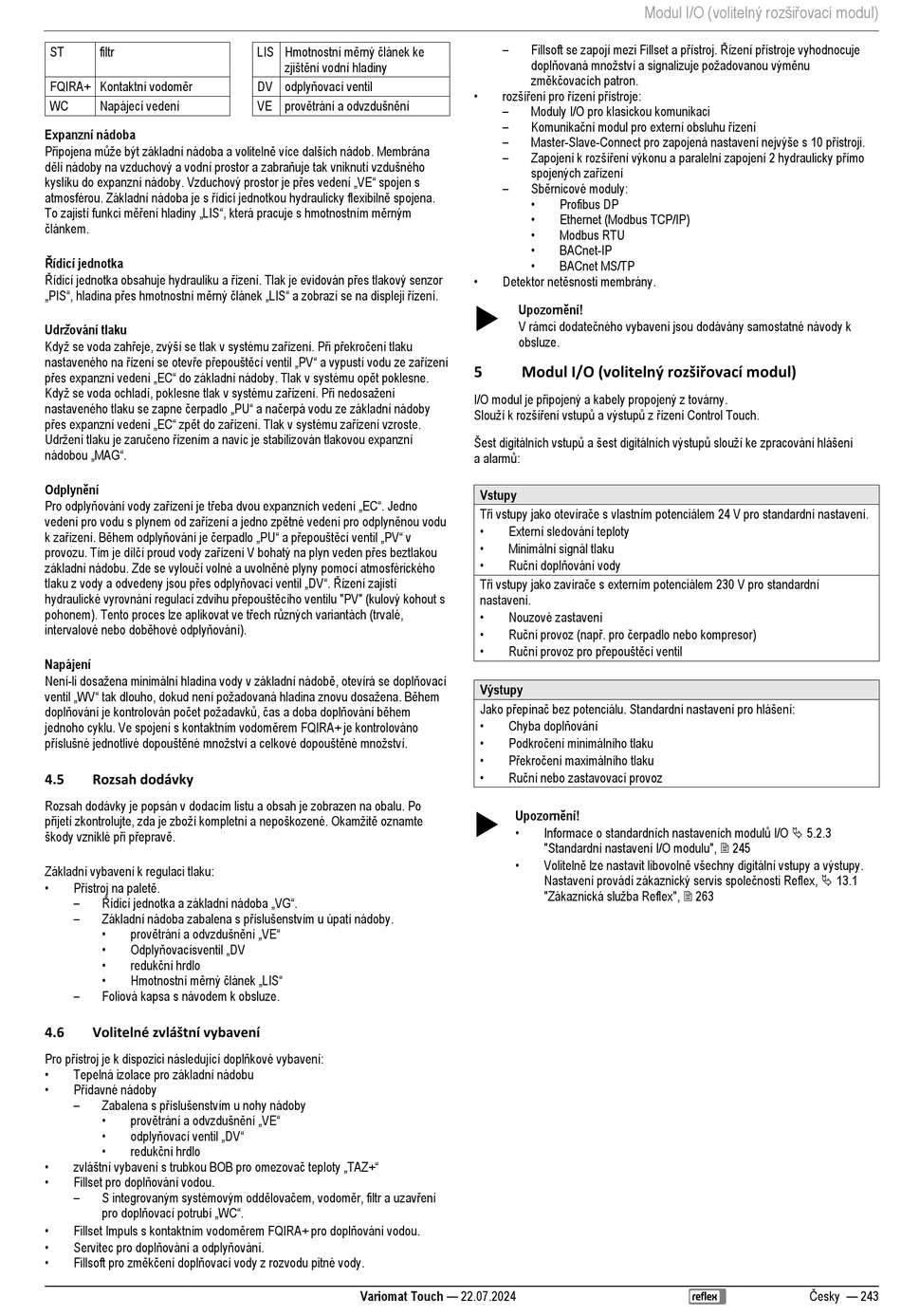

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 243

ST filtr
FQIRA+ Kontaktní vodoměr
WC Napájecí vedení
Expanzní nádoba
Připojena může být základní nádoba a volitelně více dalších nádob. Membrána
dělí nádoby na vzduchový a vodní prostor a zabraňuje tak vniknutí vzdušného
kyslíku do expanzní nádoby. Vzduchový prostor je přes vedení „VE" spojen s
atmosférou. Základní nádoba je s řídicí jednotkou hydraulicky flexibilně spojena.
To zajistí funkci měření hladiny „LIS", která pracuje s hmotnostním měrným
článkem.
Řídicí jednotka
Řídicí jednotka obsahuje hydrauliku a řízení. Tlak je evidován přes tlakový senzor
„PIS", hladina přes hmotnostní měrný článek „LIS" a zobrazí se na displeji řízení.
Udržování tlaku
Když se voda zahřeje, zvýší se tlak v systému zařízení. Při překročení tlaku
nastaveného na řízení se otevře přepouštěcí ventil „PV" a vypustí vodu ze zařízení
přes expanzní vedení „EC" do základní nádoby. Tlak v systému opět poklesne.
Když se voda ochladí, poklesne tlak v systému zařízení. Při nedosažení
nastaveného tlaku se zapne čerpadlo „PU" a načerpá vodu ze základní nádoby
přes expanzní vedení „EC" zpět do zařízení. Tlak v systému zařízení vzroste.
Udržení tlaku je zaručeno řízením a navíc je stabilizován tlakovou expanzní
nádobou „MAG".
Odplynění
Pro odplyňování vody zařízení je třeba dvou expanzních vedení „EC". Jedno
vedení pro vodu s plynem od zařízení a jedno zpětné vedení pro odplyněnou vodu
k zařízení. Během odplyňování je čerpadlo „PU" a přepouštěcí ventil „PV" v
provozu. Tím je dílčí proud vody zařízení V bohatý na plyn veden přes beztlakou
základní nádobu. Zde se vyloučí volné a uvolněné plyny pomocí atmosférického
tlaku z vody a odvedeny jsou přes odplyňovací ventil „DV". Řízení zajistí
hydraulické vyrovnání regulací zdvihu přepouštěcího ventilu "PV" (kulový kohout s
pohonem). Tento proces lze aplikovat ve třech různých variantách (trvalé,
intervalové nebo doběhové odplyňování).
Napájení
Není-li dosažena minimální hladina vody v základní nádobě, otevírá se doplňovací
ventil „WV" tak dlouho, dokud není požadovaná hladina znovu dosažena. Během
doplňování je kontrolován počet požadavků, čas a doba doplňování během
jednoho cyklu. Ve spojení s kontaktním vodoměrem FQIRA+ je kontrolováno
příslušné jednotlivé dopouštěné množství a celkové dopouštěné množství.
4.5 Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu. Po
přijetí zkontrolujte, zda je zboží kompletní a nepoškozené. Okamžitě oznamte
škody vzniklé při přepravě.
Základní vybavení k regulaci tlaku:
• Přístroj na paletě.
– Řídicí jednotka a základní nádoba „VG".
– Základní nádoba zabalena s příslušenstvím u úpatí nádoby.
• provětrání a odvzdušnění „VE"
• Odplyňovacísventil „DV
• redukční hrdlo
• Hmotnostní měrný článek „LIS"
–
Foliová kapsa s návodem k obsluze.
Volitelné zvláštní vybavení
4.6
Pro přístroj je k dispozici následující doplňkové vybavení:
•
Tepelná izolace pro základní nádobu
• Přídavné nádoby
– Zabalena s příslušenstvím u nohy nádoby
• provětrání a odvzdušnění „VE"
• odplyňovací ventil „DV"
• redukční hrdlo
• zvláštní vybavení s trubkou BOB pro omezovač teploty „TAZ+"
• Fillset pro doplňování vodou.
– S integrovaným systémovým oddělovačem, vodoměr, filtr a uzavření
pro doplňovací potrubí „WC".
• Fillset Impuls s kontaktním vodoměrem FQIRA+ pro doplňování vodou.
• Servitec pro doplňování a odplyňování.
• Fillsoft pro změkčení doplňovací vody z rozvodu pitné vody.
LIS Hmotnostní měrný článek ke
zjištění vodní hladiny
DV odplyňovací ventil
VE provětrání a odvzdušnění
Variomat Touch — 22.07.2024
Modul I/O (volitelný rozšiřovací modul)
– Fillsoft se zapojí mezi Fillset a přístroj. Řízení přístroje vyhodnocuje
doplňovaná množství a signalizuje požadovanou výměnu
změkčovacích patron.
• rozšíření pro řízení přístroje:
–
Moduly I/O pro klasickou komunikaci
– Komunikační modul pro externí obsluhu řízení
– Master-Slave-Connect pro zapojená nastavení nejvýše s 10 přístroji.
– Zapojení k rozšíření výkonu a paralelní zapojení 2 hydraulicky přímo
spojených zařízení
– Sběrnicové moduly:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
• Detektor netěsnosti membrány.
Upozornění!

V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
Modul I/O (volitelný rozšiřovací modul)
5
I/O modul je připojený a kabely propojený z továrny.
Slouží k rozšíření vstupů a výstupů z řízení Control Touch.
Šest digitálních vstupů a šest digitálních výstupů slouží ke zpracování hlášení
a alarmů:
Vstupy
Tři vstupy jako otevírače s vlastním potenciálem 24 V pro standardní nastavení.
•
Externí sledování teploty
•
Minimální signál tlaku
• Ruční doplňování vody
Tři vstupy jako zavírače s externím potenciálem 230 V pro standardní
nastavení.
•
Nouzové zastavení
• Ruční provoz (např. pro čerpadlo nebo kompresor)
• Ruční provoz pro přepouštěcí ventil
Výstupy
Jako přepínač bez potenciálu. Standardní nastavení pro hlášení:
• Chyba doplňování
• Podkročení minimálního tlaku
• Překročení maximálního tlaku
• Ruční nebo zastavovací provoz
Upozornění!

• Informace o standardních nastaveních modulů I/O  5.2.3
"Standardní nastavení I/O modulu",  245
• Volitelně lze nastavit libovolně všechny digitální vstupy a výstupy.
Nastavení provádí zákaznický servis společnosti Reflex,  13.1
"Zákaznická služba Reflex",  263
