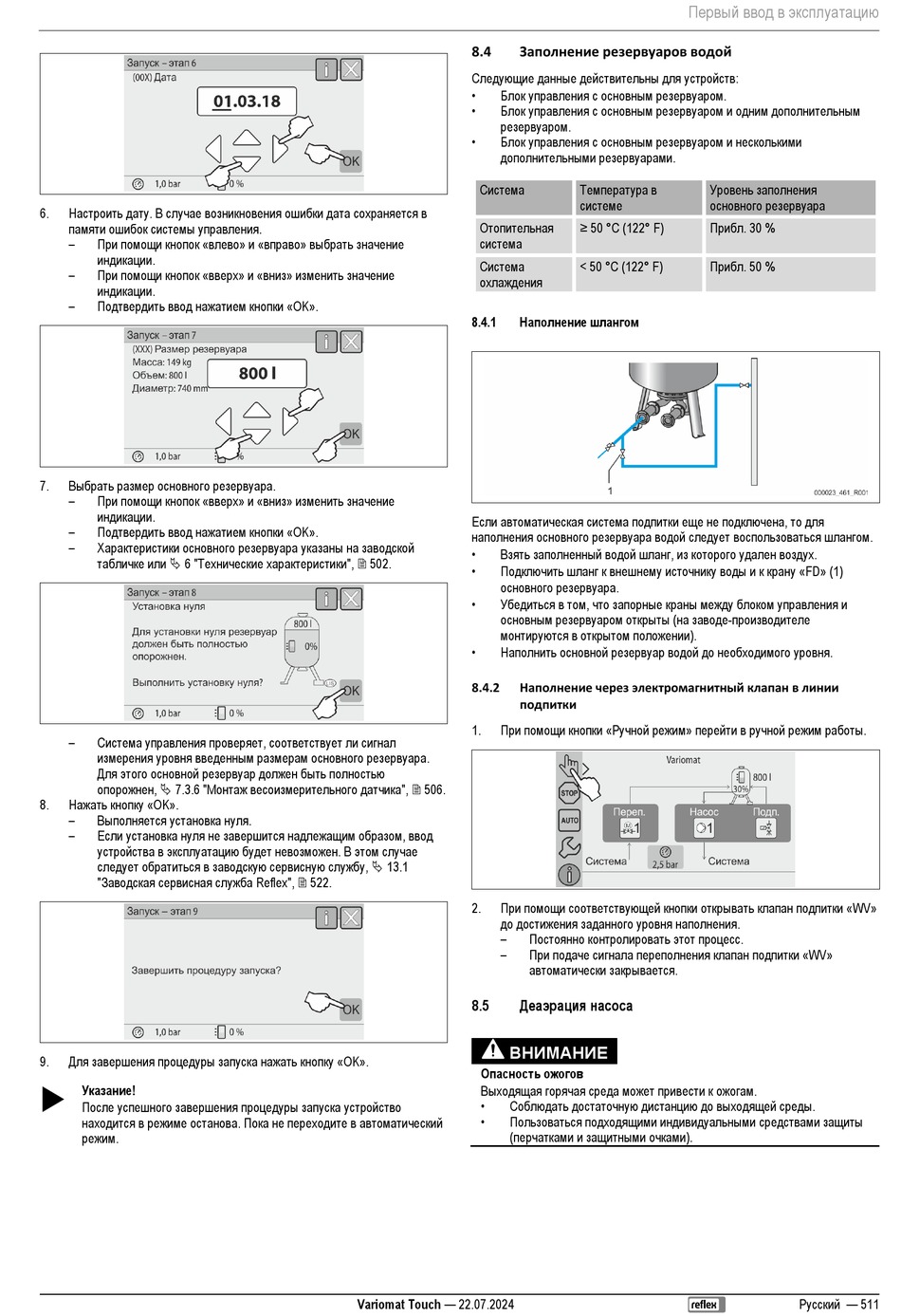

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 511

Настроить дату. В случае возникновения ошибки дата сохраняется в
6.
памяти ошибок системы управления.
– При помощи кнопок «влево» и «вправо» выбрать значение
индикации.
– При помощи кнопок «вверх» и «вниз» изменить значение
индикации.
– Подтвердить ввод нажатием кнопки «OK».
Выбрать размер основного резервуара.
7.
– При помощи кнопок «вверх» и «вниз» изменить значение
индикации.
– Подтвердить ввод нажатием кнопки «OK».
– Характеристики основного резервуара указаны на заводской
табличке или  6 "Технические характеристики",  502.
– Система управления проверяет, соответствует ли сигнал
измерения уровня введенным размерам основного резервуара.
Для этого основной резервуар должен быть полностью
опорожнен,  7.3.6 "Монтаж весоизмерительного датчика",  506.
Нажать кнопку «OK».
8.
– Выполняется установка нуля.
– Если установка нуля не завершится надлежащим образом, ввод
устройства в эксплуатацию будет невозможен. В этом случае
следует обратиться в заводскую сервисную службу,  13.1
"Заводская сервисная служба Reflex",  522.
Для завершения процедуры запуска нажать кнопку «OK».
9.
Указание!

После успешного завершения процедуры запуска устройство
находится в режиме останова. Пока не переходите в автоматический
режим.
Заполнение резервуаров водой
8.4
Следующие данные действительны для устройств:
• Блок управления с основным резервуаром.
• Блок управления с основным резервуаром и одним дополнительным
резервуаром.
• Блок управления с основным резервуаром и несколькими
дополнительными резервуарами.
Система
Отопительная
система
Система
охлаждения
Наполнение шлангом
8.4.1
Если автоматическая система подпитки еще не подключена, то для
наполнения основного резервуара водой следует воспользоваться шлангом.
• Взять заполненный водой шланг, из которого удален воздух.
• Подключить шланг к внешнему источнику воды и к крану «FD» (1)
основного резервуара.
• Убедиться в том, что запорные краны между блоком управления и
основным резервуаром открыты (на заводе-производителе
монтируются в открытом положении).
• Наполнить основной резервуар водой до необходимого уровня.
Наполнение через электромагнитный клапан в линии
8.4.2
подпитки
При помощи кнопки «Ручной режим» перейти в ручной режим работы.
1.
При помощи соответствующей кнопки открывать клапан подпитки «WV»
2.
до достижения заданного уровня наполнения.
–
–
Деаэрация насоса
8.5
ВНИМАНИЕ
Опасность ожогов
Выходящая горячая среда может привести к ожогам.
• Соблюдать достаточную дистанцию до выходящей среды.
• Пользоваться подходящими индивидуальными средствами защиты
(перчатками и защитными очками).
Variomat Touch — 22.07.2024
Первый ввод в эксплуатацию
Температура в
системе
≥ 50 °C (122° F)
< 50 °C (122° F)
Постоянно контролировать этот процесс.
При подаче сигнала переполнения клапан подпитки «WV»
автоматически закрывается.
Уровень заполнения
основного резервуара
Прибл. 30 %
Прибл. 50 %
Русский — 511
