Moduł I/O (opcjonalny moduł rozszerzeń)
Miejscowość Analiza
sygnału
WEJŚCIA
1
Zestyk
rozwierny
2
Zestyk
rozwierny
3
Zestyk
rozwierny
4
Zestyk zwierny
5
Zestyk zwierny
6
Zestyk zwierny
WYJŚCIA
1
Zestyk
przełączny
2
Zestyk
przełączny
3
Zestyk
przełączny
4
Zestyk
przełączny
5
Zestyk
przełączny
6
Zestyk
przełączny
5.3
Wymiana bezpieczników
NIEBEZPIECZEŃSTWO
Niebezpieczeństwo porażenia prądem!
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Mimo wyciągnięcia wtyczki sieciowej zasilania na elementach płyty urządzenia
może występować napięcie 230 V.
•
Przed zdjęciem osłon odłączyć sterownik urządzenia od zasilania.
•
Sprawdzić brak napięcia na płytce.

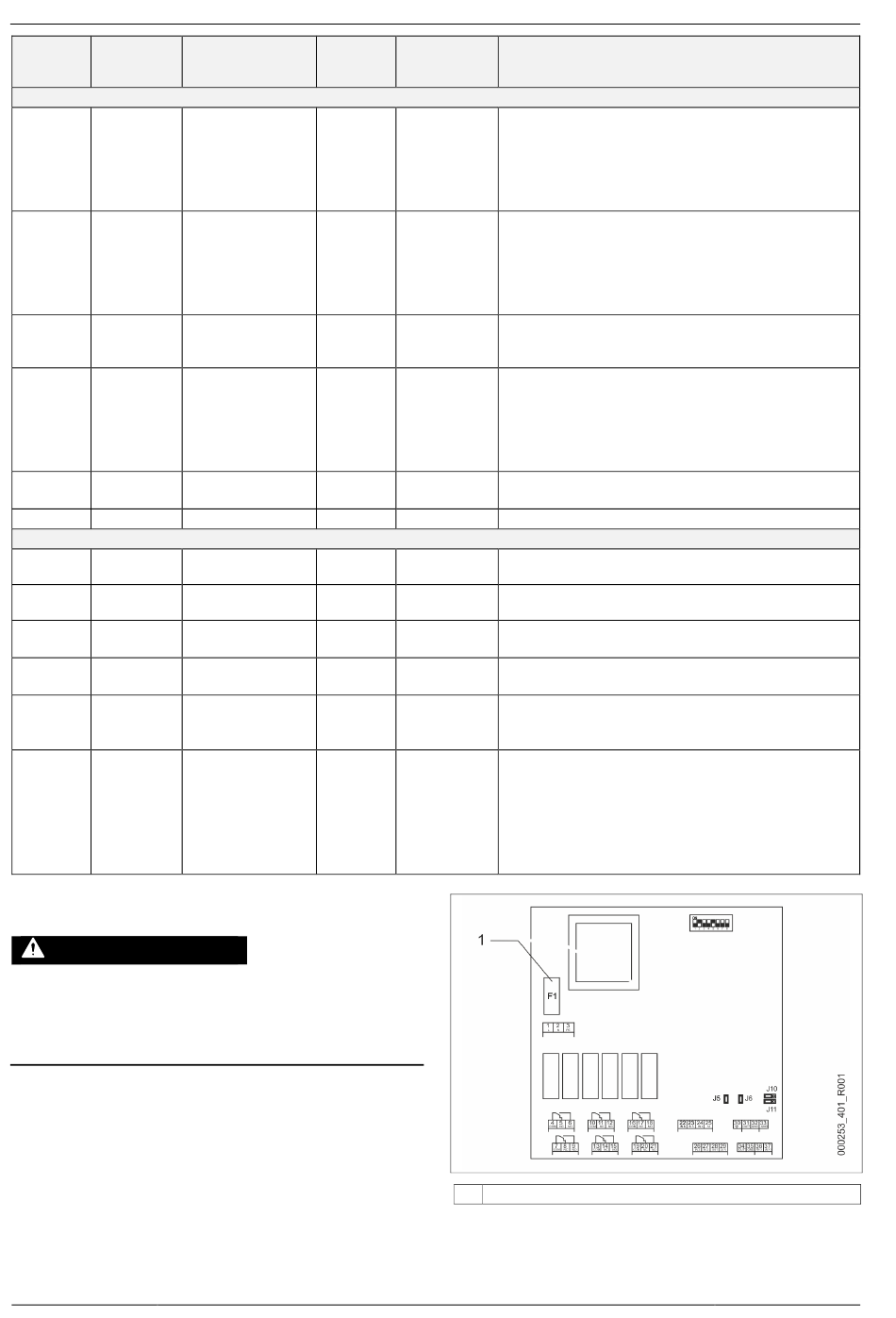

Bezpiecznik znajduje się na płycie głównej modułu I/O.
270 — Polski
Tekst komunikatu
Zapis w
pamięci
usterek
Zewnętrzna kontrola
Tak
temperatury
Sygnał zewnętrzny,
Tak
ciśnienie minimalne
Ręczne uzupełnianie
Tak
wody
Wyłącznik awaryjny
Tak
Pompa 1 ręcznie
Tak
Zaw. przelew. 1 ręcznie
Tak
---
---
---
---
---
---
---
---
---
---
Błąd uzupełniania wody
---
Variomat Touch — 22.07.2024
Sygnał na wejściu powoduje następujące działanie
Priorytet przed
sekwencją
•
Zawory elektromagnetyczne są zamknięte.
Tak
•
Zawór elektromagnetyczny (2) w przewodzie przelewowym
(1)
•
Zawór elektromagnetyczny (3) w przewodzie przelewowym
(2)
•
Przekaźnik wyjściowy (1) włącza się.
•
Zawory elektromagnetyczne są zamknięte.
Nie
•
Zawór elektromagnetyczny (2) w przewodzie przelewowym
(1)
•
Zawór elektromagnetyczny (3) w przewodzie przelewowym
(2)
•
Przekaźnik wyjściowy (2) włącza się.
•
Zawór elektromagnetyczny (1) w przewodzie uzupełniania wody
Tak
otwiera się ręcznie.
•
Przekaźnik wyjściowy (5) włącza się.
•
Pompy (1) i (2) są wyłączone.
Tak
•
Zawory elektromagnetyczne (2) i (3) w przewodzie przelewowym
są zamknięte.
•
Zawór elektromagnetyczny (1) w przewodzie uzupełniania wody
jest zamknięty.
•
Włącza „usterkę zbiorczą" w sterowniku urządzenia.
•
Pompę (1) włącza się ręcznie.
Tak
•
Przekaźnik wyjściowy (5) włącza się.
Tak
Zawór elektromagnetyczny (1) jest otwarty.
Patrz wejście 1
---
Patrz wejście 2
---
•
Ciśnienie poniżej minimalnego.
---
•
Komunikat „ER 01" w sterowniku
•
Ciśnienie powyżej maksymalnego
---
•
Komunikat „ER 10" w sterowniku
Przełącza się w trybie ręcznym
---
Przełącza się w trybie zatrzymania
Przełącza się przy aktywnych wejściach 3, 5, 6
•
Przekroczono ustawione wartości uzupełniania wody.
---
•
Włącza następujące komunikaty w sterowniku urządzenia:
•
„ER 06" Czas uzupełniania
•
„ER 07" Cykle uzupełniania wody
•
„ER 11" Ilość wody uzupełniającej
•
„ER 15" Zawór do uzupełniania ubytków wody
•
„ER 20" Maksymalna ilość wody uzupełniającej
Bezpiecznik precyzyjny F1 (250 V, 0, 16 A zwłoczny)
1
Wykonać następujące czynności.
Odłączyć moduł I/O od zasilania napięciem.
1.
•
Wyciągnąć wtyczkę sieciową modułu.
Otworzyć pokrywę komory zacisków.
2.
