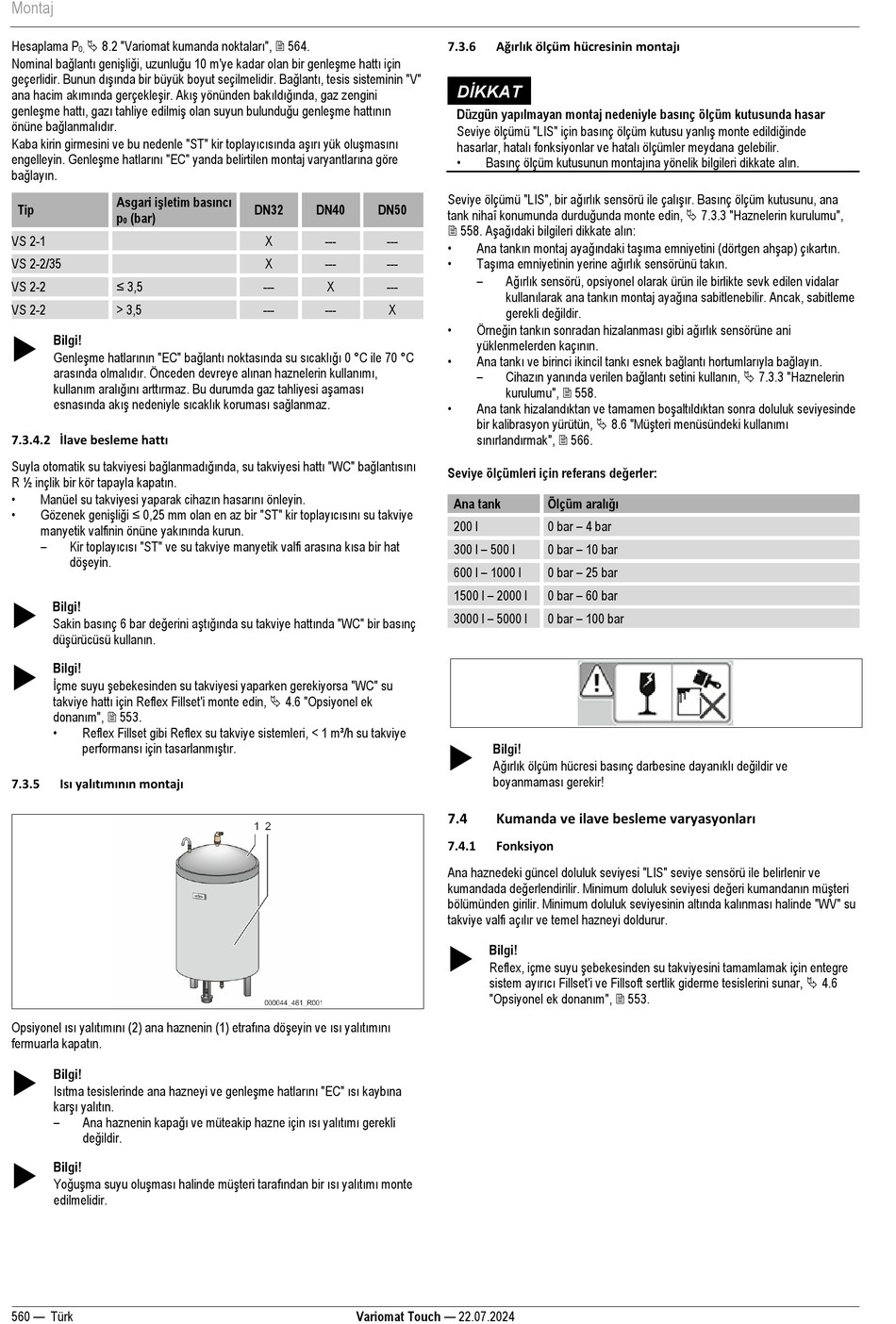

Montaj
 8.2 "Variomat kumanda noktaları",  564.
Hesaplama P
0,
Nominal bağlantı genişliği, uzunluğu 10 m'ye kadar olan bir genleşme hattı için
geçerlidir. Bunun dışında bir büyük boyut seçilmelidir. Bağlantı, tesis sisteminin "V"
ana hacim akımında gerçekleşir. Akış yönünden bakıldığında, gaz zengini
genleşme hattı, gazı tahliye edilmiş olan suyun bulunduğu genleşme hattının
önüne bağlanmalıdır.
Kaba kirin girmesini ve bu nedenle "ST" kir toplayıcısında aşırı yük oluşmasını
engelleyin. Genleşme hatlarını "EC" yanda belirtilen montaj varyantlarına göre
bağlayın.
Asgari işletim basıncı
Tip
p (bar)
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Bilgi!
Genleşme hatlarının "EC" bağlantı noktasında su sıcaklığı 0 °C ile 70 °C
arasında olmalıdır. Önceden devreye alınan haznelerin kullanımı,
kullanım aralığını arttırmaz. Bu durumda gaz tahliyesi aşaması
esnasında akış nedeniyle sıcaklık koruması sağlanmaz.
7.3.4.2 İlave besleme hattı
Suyla otomatik su takviyesi bağlanmadığında, su takviyesi hattı "WC" bağlantısını
R ½ inçlik bir kör tapayla kapatın.
• Manüel su takviyesi yaparak cihazın hasarını önleyin.
• Gözenek genişliği ≤ 0,25 mm olan en az bir "ST" kir toplayıcısını su takviye
manyetik valfinin önüne yakınında kurun.
– Kir toplayıcısı "ST" ve su takviye manyetik valfi arasına kısa bir hat
döşeyin.

Bilgi!
Sakin basınç 6 bar değerini aştığında su takviye hattında "WC" bir basınç
düşürücüsü kullanın.

Bilgi!
İçme suyu şebekesinden su takviyesi yaparken gerekiyorsa "WC" su
takviye hattı için Reflex Fillset'i monte edin,  4.6 "Opsiyonel ek
donanım",  553.
•
Reflex Fillset gibi Reflex su takviye sistemleri, < 1 m³/h su takviye
performansı için tasarlanmıştır.
Isı yalıtımının montajı
7.3.5
Opsiyonel ısı yalıtımını (2) ana haznenin (1) etrafına döşeyin ve ısı yalıtımını
fermuarla kapatın.

Bilgi!
Isıtma tesislerinde ana hazneyi ve genleşme hatlarını "EC" ısı kaybına
karşı yalıtın.
– Ana haznenin kapağı ve müteakip hazne için ısı yalıtımı gerekli
değildir.

Bilgi!
Yoğuşma suyu oluşması halinde müşteri tarafından bir ısı yalıtımı monte
edilmelidir.
560 — Türk
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Variomat Touch — 22.07.2024
Ağırlık ölçüm hücresinin montajı
7.3.6
DİKKAT
Düzgün yapılmayan montaj nedeniyle basınç ölçüm kutusunda hasar
Seviye ölçümü "LIS" için basınç ölçüm kutusu yanlış monte edildiğinde
hasarlar, hatalı fonksiyonlar ve hatalı ölçümler meydana gelebilir.
• Basınç ölçüm kutusunun montajına yönelik bilgileri dikkate alın.
Seviye ölçümü "LIS", bir ağırlık sensörü ile çalışır. Basınç ölçüm kutusunu, ana
tank nihaî konumunda durduğunda monte edin,  7.3.3 "Haznelerin kurulumu",
 558. Aşağıdaki bilgileri dikkate alın:
• Ana tankın montaj ayağındaki taşıma emniyetini (dörtgen ahşap) çıkartın.
• Taşıma emniyetinin yerine ağırlık sensörünü takın.
– Ağırlık sensörü, opsiyonel olarak ürün ile birlikte sevk edilen vidalar
kullanılarak ana tankın montaj ayağına sabitlenebilir. Ancak, sabitleme
gerekli değildir.
• Örneğin tankın sonradan hizalanması gibi ağırlık sensörüne ani
yüklenmelerden kaçının.
• Ana tankı ve birinci ikincil tankı esnek bağlantı hortumlarıyla bağlayın.
– Cihazın yanında verilen bağlantı setini kullanın,  7.3.3 "Haznelerin
kurulumu",  558.
• Ana tank hizalandıktan ve tamamen boşaltıldıktan sonra doluluk seviyesinde
bir kalibrasyon yürütün,  8.6 "Müşteri menüsündeki kullanımı
sınırlandırmak",  566.
Seviye ölçümleri için referans değerler:
Ölçüm aralığı
Ana tank
0 bar – 4 bar
200 l
300 l – 500 l 0 bar – 10 bar
600 l – 1000 l 0 bar – 25 bar
1500 l – 2000 l 0 bar – 60 bar
3000 l – 5000 l 0 bar – 100 bar

Bilgi!
Ağırlık ölçüm hücresi basınç darbesine dayanıklı değildir ve
boyanmaması gerekir!
Kumanda ve ilave besleme varyasyonları
7.4
7.4.1 Fonksiyon
Ana haznedeki güncel doluluk seviyesi "LIS" seviye sensörü ile belirlenir ve
kumandada değerlendirilir. Minimum doluluk seviyesi değeri kumandanın müşteri
bölümünden girilir. Minimum doluluk seviyesinin altında kalınması halinde "WV" su
takviye valfi açılır ve temel hazneyi doldurur.

Bilgi!
Reflex, içme suyu şebekesinden su takviyesini tamamlamak için entegre
sistem ayırıcı Fillset'i ve Fillsoft sertlik giderme tesislerini sunar,  4.6
"Opsiyonel ek donanım",  553.
