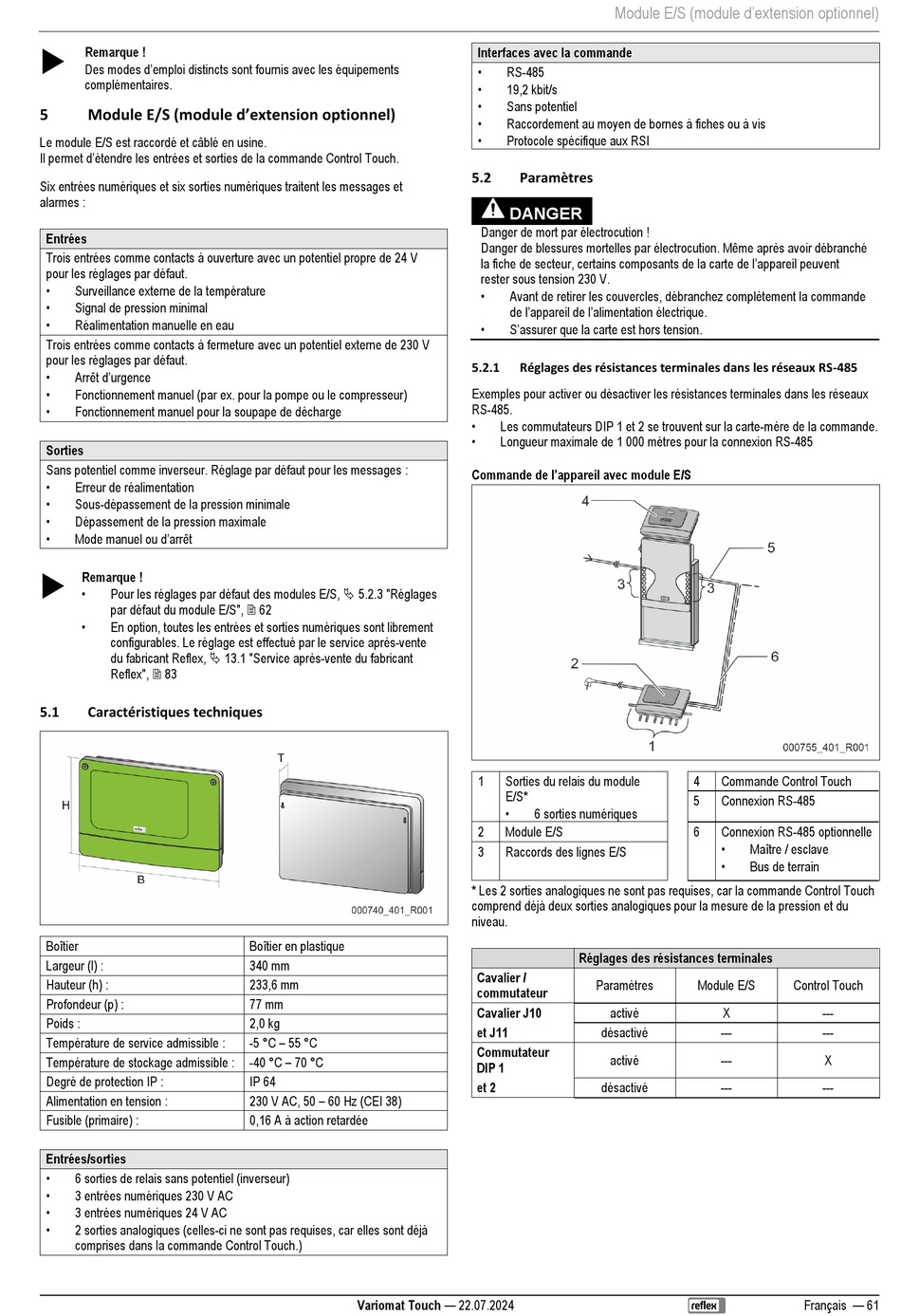

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 61


Remarque !
Des modes d'emploi distincts sont fournis avec les équipements
complémentaires.
Module E/S (module d'extension optionnel)
5
Le module E/S est raccordé et câblé en usine.
Il permet d'étendre les entrées et sorties de la commande Control Touch.
Six entrées numériques et six sorties numériques traitent les messages et
alarmes :
Entrées
Trois entrées comme contacts à ouverture avec un potentiel propre de 24 V
pour les réglages par défaut.
•
Surveillance externe de la température
•
Signal de pression minimal
•
Réalimentation manuelle en eau
Trois entrées comme contacts à fermeture avec un potentiel externe de 230 V
pour les réglages par défaut.
• Arrêt d'urgence
•
Fonctionnement manuel (par ex. pour la pompe ou le compresseur)
•
Fonctionnement manuel pour la soupape de décharge
Sorties
Sans potentiel comme inverseur. Réglage par défaut pour les messages :
•
Erreur de réalimentation
•
Sous-dépassement de la pression minimale
•
Dépassement de la pression maximale
• Mode manuel ou d'arrêt

Remarque !
•
Pour les réglages par défaut des modules E/S,  5.2.3 "Réglages
par défaut du module E/S",  62
•
En option, toutes les entrées et sorties numériques sont librement
configurables. Le réglage est effectué par le service après-vente
du fabricant Reflex,  13.1 "Service après-vente du fabricant
Reflex",  83
5.1 Caractéristiques techniques
Boîtier
Largeur (l) :
Hauteur (h) :
Profondeur (p) :
Poids :
Température de service admissible :
Température de stockage admissible :
Degré de protection IP :
Alimentation en tension :
Fusible (primaire) :
Entrées/sorties
•
6 sorties de relais sans potentiel (inverseur)
•
3 entrées numériques 230 V AC
•
3 entrées numériques 24 V AC
•
2 sorties analogiques (celles-ci ne sont pas requises, car elles sont déjà
comprises dans la commande Control Touch.)
Boîtier en plastique
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (CEI 38)
0,16 A à action retardée
Variomat Touch — 22.07.2024
Module E/S (module d'extension optionnel)
Interfaces avec la commande
•
RS-485
•
19,2 kbit/s
•
Sans potentiel
•
Raccordement au moyen de bornes à fiches ou à vis
•
Protocole spécifique aux RSI
5.2 Paramètres
DANGER
Danger de mort par électrocution !
Danger de blessures mortelles par électrocution. Même après avoir débranché
la fiche de secteur, certains composants de la carte de l'appareil peuvent
rester sous tension 230 V.
•
Avant de retirer les couvercles, débranchez complètement la commande
de l'appareil de l'alimentation électrique.
• S'assurer que la carte est hors tension.
5.2.1 Réglages des résistances terminales dans les réseaux RS-485
Exemples pour activer ou désactiver les résistances terminales dans les réseaux
RS-485.
•
Les commutateurs DIP 1 et 2 se trouvent sur la carte-mère de la commande.
•
Longueur maximale de 1 000 mètres pour la connexion RS-485
Commande de l'appareil avec module E/S
1 Sorties du relais du module
E/S*
•
6 sorties numériques
2 Module E/S
3 Raccords des lignes E/S
* Les 2 sorties analogiques ne sont pas requises, car la commande Control Touch
comprend déjà deux sorties analogiques pour la mesure de la pression et du
niveau.
Réglages des résistances terminales
Cavalier /
Paramètres
commutateur
Cavalier J10
activé
et J11 désactivé
Commutateur
activé
DIP 1
et 2 désactivé
4 Commande Control Touch
5 Connexion RS-485
6 Connexion RS-485 optionnelle
•
Maître / esclave
•
Bus de terrain
Module E/S Control Touch
X ---
--- ---
--- X
--- ---
