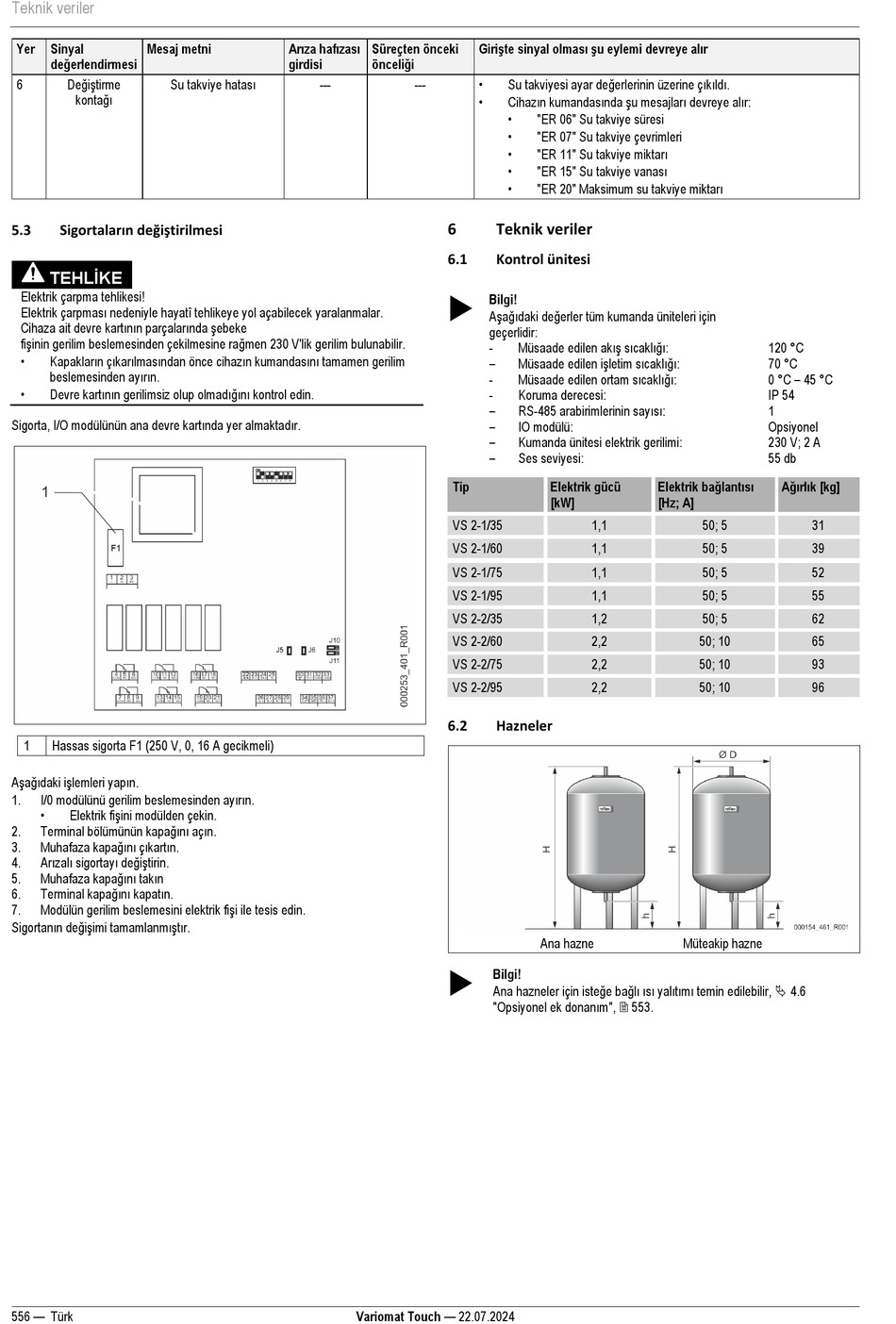

Teknik veriler
Yer Sinyal Mesaj metni
değerlendirmesi
Değiştirme Su takviye hatası
6
kontağı
Sigortaların değiştirilmesi
5.3
TEHLİKE
Elektrik çarpma tehlikesi!
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Cihaza ait devre kartının parçalarında şebeke
fişinin gerilim beslemesinden çekilmesine rağmen 230 V'lik gerilim bulunabilir.
• Kapakların çıkarılmasından önce cihazın kumandasını tamamen gerilim
beslemesinden ayırın.
• Devre kartının gerilimsiz olup olmadığını kontrol edin.
Sigorta, I/O modülünün ana devre kartında yer almaktadır.
1 Hassas sigorta F1 (250 V, 0, 16 A gecikmeli)
Aşağıdaki işlemleri yapın.
I/0 modülünü gerilim beslemesinden ayırın.
1.
• Elektrik fişini modülden çekin.
Terminal bölümünün kapağını açın.
2.
Muhafaza kapağını çıkartın.
3.
Arızalı sigortayı değiştirin.
4.
Muhafaza kapağını takın
5.
Terminal kapağını kapatın.
6.
Modülün gerilim beslemesini elektrik fişi ile tesis edin.
7.
Sigortanın değişimi tamamlanmıştır.
556 — Türk
Arıza hafızası
Süreçten önceki
önceliği
girdisi
--- ---
6
6.1

Tip
VS 2-1/35
VS 2-1/60
VS 2-1/75
VS 2-1/95
VS 2-2/35
VS 2-2/60
VS 2-2/75
VS 2-2/95
6.2

Variomat Touch — 22.07.2024
Girişte sinyal olması şu eylemi devreye alır
• Su takviyesi ayar değerlerinin üzerine çıkıldı.
• Cihazın kumandasında şu mesajları devreye alır:
•
"ER 06" Su takviye süresi
•
"ER 07" Su takviye çevrimleri
• "ER 11" Su takviye miktarı
• "ER 15" Su takviye vanası
• "ER 20" Maksimum su takviye miktarı
Teknik veriler
Kontrol ünitesi
Bilgi!
Aşağıdaki değerler tüm kumanda üniteleri için
geçerlidir:
Müsaade edilen akış sıcaklığı:
-
– Müsaade edilen işletim sıcaklığı:
Müsaade edilen ortam sıcaklığı:
-
- Koruma derecesi:
– RS-485 arabirimlerinin sayısı:
–
IO modülü:
–
Kumanda ünitesi elektrik gerilimi:
–
Ses seviyesi:
Elektrik gücü
[kW]
1,1
1,1
1,1
1,1
1,2
2,2
2,2
2,2
Hazneler
Ana hazne
Bilgi!
Ana hazneler için isteğe bağlı ısı yalıtımı temin edilebilir,  4.6
"Opsiyonel ek donanım",  553.
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opsiyonel
230 V; 2 A
55 db
Elektrik bağlantısı Ağırlık [kg]
[Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Müteakip hazne
