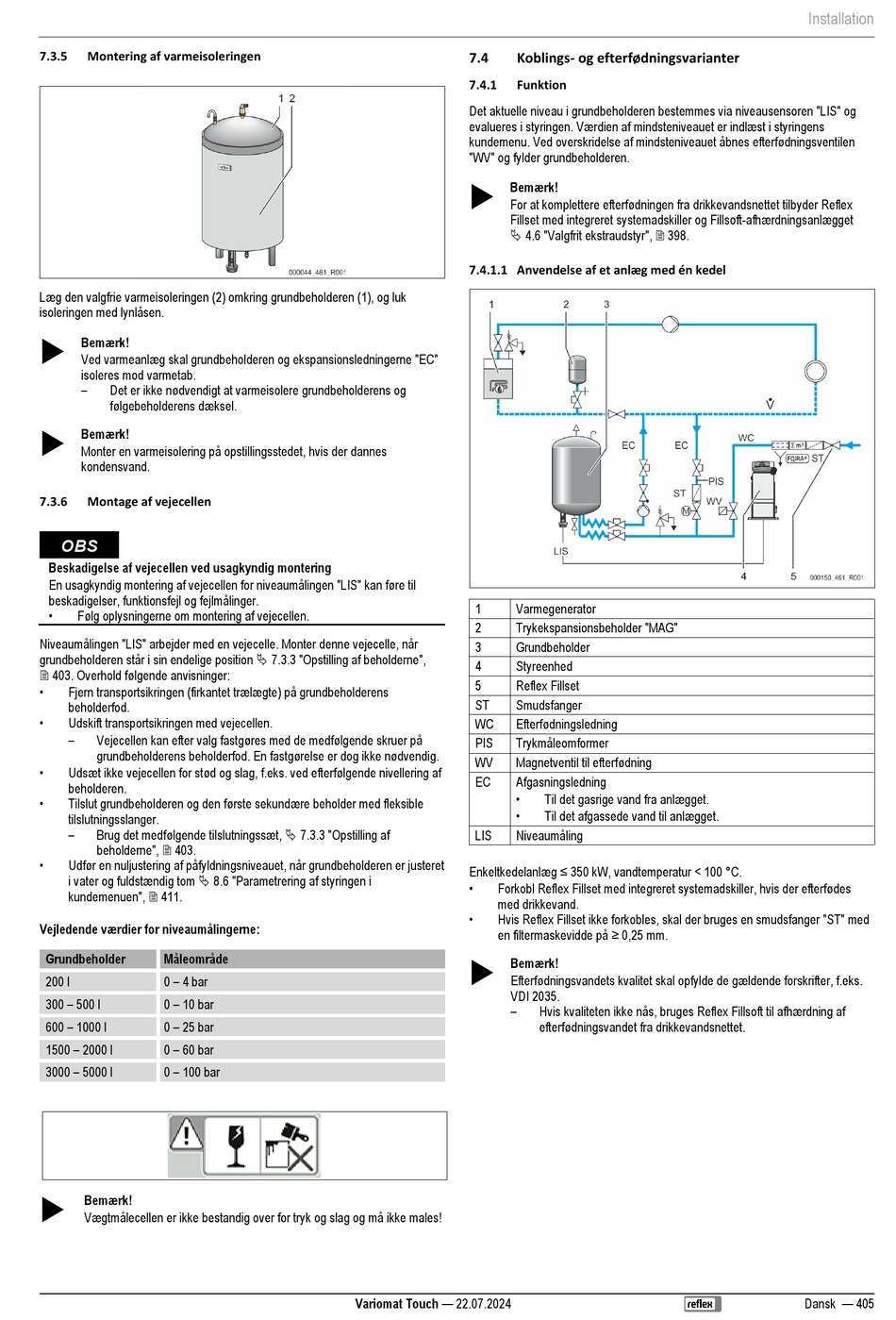

7.3.5 Montering af varmeisoleringen
Læg den valgfrie varmeisoleringen (2) omkring grundbeholderen (1), og luk
isoleringen med lynlåsen.

Bemærk!
Ved varmeanlæg skal grundbeholderen og ekspansionsledningerne "EC"
isoleres mod varmetab.
–
Det er ikke nødvendigt at varmeisolere grundbeholderens og
følgebeholderens dæksel.

Bemærk!
Monter en varmeisolering på opstillingsstedet, hvis der dannes
kondensvand.
7.3.6 Montage af vejecellen
OBS
Beskadigelse af vejecellen ved usagkyndig montering
En usagkyndig montering af vejecellen for niveaumålingen "LIS" kan føre til
beskadigelser, funktionsfejl og fejlmålinger.
•
Følg oplysningerne om montering af vejecellen.
Niveaumålingen "LIS" arbejder med en vejecelle. Monter denne vejecelle, når
grundbeholderen står i sin endelige position  7.3.3 "Opstilling af beholderne",
 403. Overhold følgende anvisninger:
•
Fjern transportsikringen (firkantet trælægte) på grundbeholderens
beholderfod.
•
Udskift transportsikringen med vejecellen.
–
Vejecellen kan efter valg fastgøres med de medfølgende skruer på
grundbeholderens beholderfod. En fastgørelse er dog ikke nødvendig.
•
Udsæt ikke vejecellen for stød og slag, f.eks. ved efterfølgende nivellering af
beholderen.
•
Tilslut grundbeholderen og den første sekundære beholder med fleksible
tilslutningsslanger.
–
Brug det medfølgende tilslutningssæt,  7.3.3 "Opstilling af
beholderne",  403.
•
Udfør en nuljustering af påfyldningsniveauet, når grundbeholderen er justeret
i vater og fuldstændig tom  8.6 "Parametrering af styringen i
kundemenuen",  411.
Vejledende værdier for niveaumålingerne:
Grundbeholder Måleområde
0 – 4 bar
200 l
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar

Bemærk!
Vægtmålecellen er ikke bestandig over for tryk og slag og må ikke males!
7.4 Koblings- og efterfødningsvarianter
7.4.1 Funktion
Det aktuelle niveau i grundbeholderen bestemmes via niveausensoren "LIS" og
evalueres i styringen. Værdien af mindsteniveauet er indlæst i styringens
kundemenu. Ved overskridelse af mindsteniveauet åbnes efterfødningsventilen
"WV" og fylder grundbeholderen.

Bemærk!
For at komplettere efterfødningen fra drikkevandsnettet tilbyder Reflex
Fillset med integreret systemadskiller og Fillsoft-afhærdningsanlægget
 4.6 "Valgfrit ekstraudstyr",  398.
7.4.1.1 Anvendelse af et anlæg med én kedel
1 Varmegenerator
2 Trykekspansionsbeholder "MAG"
3 Grundbeholder
4 Styreenhed
5 Reflex Fillset
ST Smudsfanger
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
EC Afgasningsledning
•
•
LIS Niveaumåling
Enkeltkedelanlæg ≤ 350 kW, vandtemperatur < 100 °C.
•
Forkobl Reflex Fillset med integreret systemadskiller, hvis der efterfødes
med drikkevand.
•
Hvis Reflex Fillset ikke forkobles, skal der bruges en smudsfanger "ST" med
en filtermaskevidde på ≥ 0,25 mm.

Bemærk!
Efterfødningsvandets kvalitet skal opfylde de gældende forskrifter, f.eks.
VDI 2035.
–
Variomat Touch — 22.07.2024
Til det gasrige vand fra anlægget.
Til det afgassede vand til anlægget.
Hvis kvaliteten ikke nås, bruges Reflex Fillsoft til afhærdning af
efterfødningsvandet fra drikkevandsnettet.
