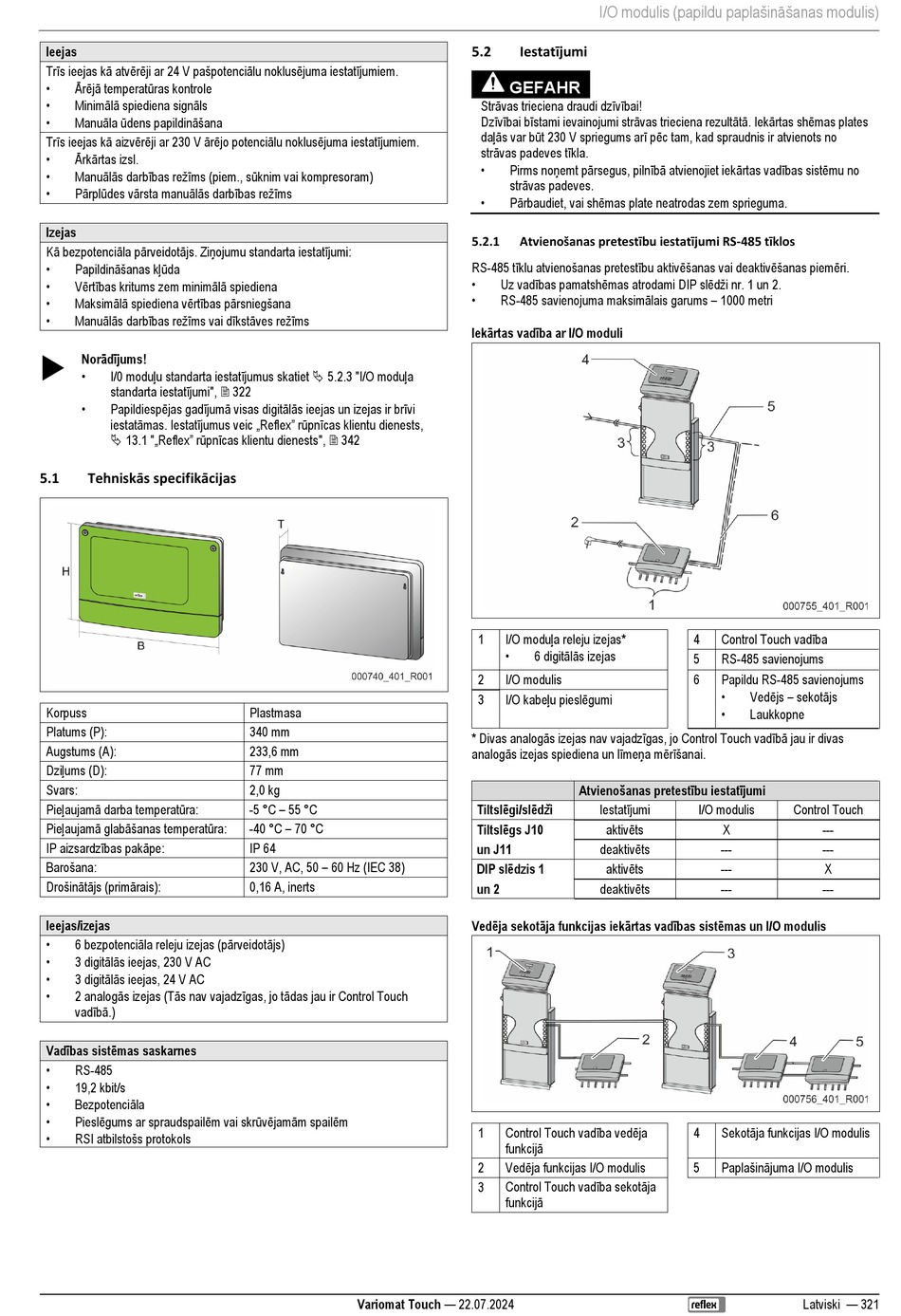

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 321

Ieejas
Trīs ieejas kā atvērēji ar 24 V pašpotenciālu noklusējuma iestatījumiem.
• Ārējā temperatūras kontrole
• Minimālā spiediena signāls
• Manuāla ūdens papildināšana
Trīs ieejas kā aizvērēji ar 230 V ārējo potenciālu noklusējuma iestatījumiem.
• Ārkārtas izsl.
• Manuālās darbības režīms (piem., sūknim vai kompresoram)
• Pārplūdes vārsta manuālās darbības režīms
Izejas
Kā bezpotenciāla pārveidotājs. Ziņojumu standarta iestatījumi:
• Papildināšanas kļūda
• Vērtības kritums zem minimālā spiediena
• Maksimālā spiediena vērtības pārsniegšana
• Manuālās darbības režīms vai dīkstāves režīms
Norādījums!

• I/0 moduļu standarta iestatījumus skatiet  5.2.3 "I/O moduļa
standarta iestatījumi",  322
• Papildiespējas gadījumā visas digitālās ieejas un izejas ir brīvi
iestatāmas. Iestatījumus veic „Reflex" rūpnīcas klientu dienests,
 13.1 "„Reflex" rūpnīcas klientu dienests",  342
Tehniskās specifikācijas
5.1
Korpuss
Platums (P):
Augstums (A):
Dziļums (D):
Svars:
Pieļaujamā darba temperatūra:
Pieļaujamā glabāšanas temperatūra:
IP aizsardzības pakāpe:
Barošana:
Drošinātājs (primārais):
Ieejas/izejas
• 6 bezpotenciāla releju izejas (pārveidotājs)
• 3 digitālās ieejas, 230 V AC
• 3 digitālās ieejas, 24 V AC
• 2 analogās izejas (Tās nav vajadzīgas, jo tādas jau ir Control Touch
vadībā.)
Vadības sistēmas saskarnes
•
RS-485
•
19,2 kbit/s
• Bezpotenciāla
• Pieslēgums ar spraudspailēm vai skrūvējamām spailēm
• RSI atbilstošs protokols
Plastmasa
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V, AC, 50 – 60 Hz (IEC 38)
0,16 A, inerts
Variomat Touch — 22.07.2024
I/O modulis (papildu paplašināšanas modulis)
Iestatījumi
5.2
GEFAHR
Strāvas trieciena draudi dzīvībai!
Dzīvībai bīstami ievainojumi strāvas trieciena rezultātā. Iekārtas shēmas plates
daļās var būt 230 V spriegums arī pēc tam, kad spraudnis ir atvienots no
strāvas padeves tīkla.
• Pirms noņemt pārsegus, pilnībā atvienojiet iekārtas vadības sistēmu no
strāvas padeves.
• Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
Atvienošanas pretestību iestatījumi RS-485 tīklos
5.2.1
RS-485 tīklu atvienošanas pretestību aktivēšanas vai deaktivēšanas piemēri.
• Uz vadības pamatshēmas atrodami DIP slēdži nr. 1 un 2.
• RS-485 savienojuma maksimālais garums – 1000 metri
Iekārtas vadība ar I/O moduli
I/O moduļa releju izejas*
1
• 6 digitālās izejas
2 I/O modulis
I/O kabeļu pieslēgumi
3
* Divas analogās izejas nav vajadzīgas, jo Control Touch vadībā jau ir divas
analogās izejas spiediena un līmeņa mērīšanai.
Atvienošanas pretestību iestatījumi
Tiltslēgi/slēdži Iestatījumi
Tiltslēgs J10
aktivēts
deaktivēts
un J11
DIP slēdzis 1 aktivēts
deaktivēts
un 2
Vedēja sekotāja funkcijas iekārtas vadības sistēmas un I/O modulis
Control Touch vadība vedēja
1
funkcijā
Vedēja funkcijas I/O modulis
2
Control Touch vadība sekotāja
3
funkcijā
Control Touch vadība
4
5 RS-485 savienojums
6 Papildu RS-485 savienojums
• Vedējs – sekotājs
•
Laukkopne
I/O modulis Control Touch
X ---
--- ---
--- X
--- ---
Sekotāja funkcijas I/O modulis
4
Paplašinājuma I/O modulis
5
Latviski — 321
