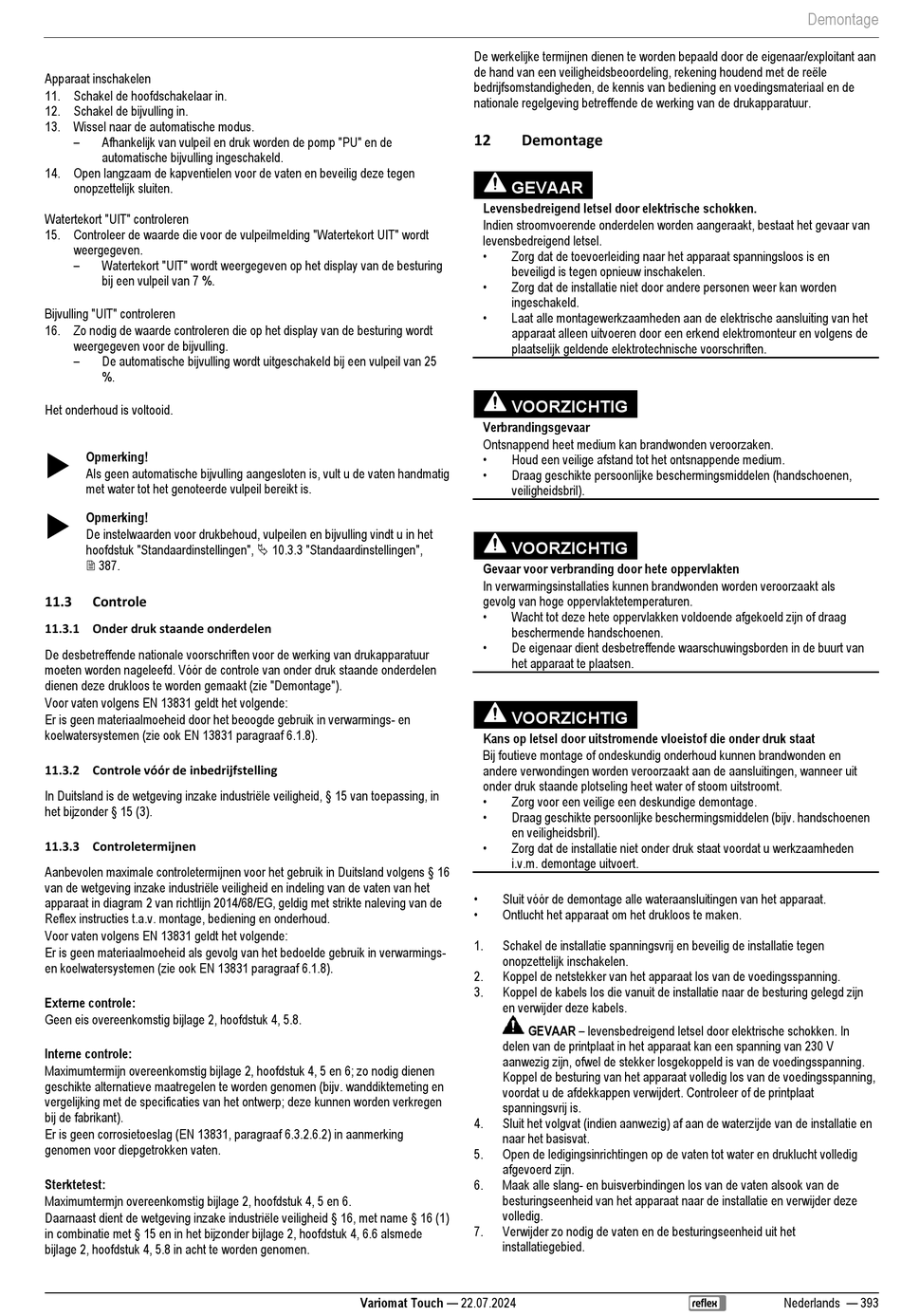

Apparaat inschakelen
11. Schakel de hoofdschakelaar in.
12. Schakel de bijvulling in.
13. Wissel naar de automatische modus.
–
Afhankelijk van vulpeil en druk worden de pomp "PU" en de
automatische bijvulling ingeschakeld.
14. Open langzaam de kapventielen voor de vaten en beveilig deze tegen
onopzettelijk sluiten.
Watertekort "UIT" controleren
15. Controleer de waarde die voor de vulpeilmelding "Watertekort UIT" wordt
weergegeven.
–
Watertekort "UIT" wordt weergegeven op het display van de besturing
bij een vulpeil van 7 %.
Bijvulling "UIT" controleren
16. Zo nodig de waarde controleren die op het display van de besturing wordt
weergegeven voor de bijvulling.
–
De automatische bijvulling wordt uitgeschakeld bij een vulpeil van 25
%.
Het onderhoud is voltooid.

Opmerking!
Als geen automatische bijvulling aangesloten is, vult u de vaten handmatig
met water tot het genoteerde vulpeil bereikt is.

Opmerking!
De instelwaarden voor drukbehoud, vulpeilen en bijvulling vindt u in het
hoofdstuk "Standaardinstellingen",  10.3.3 "Standaardinstellingen",
 387.
11.3 Controle
11.3.1 Onder druk staande onderdelen
De desbetreffende nationale voorschriften voor de werking van drukapparatuur
moeten worden nageleefd. Vóór de controle van onder druk staande onderdelen
dienen deze drukloos te worden gemaakt (zie "Demontage").
Voor vaten volgens EN 13831 geldt het volgende:
Er is geen materiaalmoeheid door het beoogde gebruik in verwarmings- en
koelwatersystemen (zie ook EN 13831 paragraaf 6.1.8).
11.3.2 Controle vóór de inbedrijfstelling
In Duitsland is de wetgeving inzake industriële veiligheid, § 15 van toepassing, in
het bijzonder § 15 (3).
11.3.3 Controletermijnen
Aanbevolen maximale controletermijnen voor het gebruik in Duitsland volgens § 16
van de wetgeving inzake industriële veiligheid en indeling van de vaten van het
apparaat in diagram 2 van richtlijn 2014/68/EG, geldig met strikte naleving van de
Reflex instructies t.a.v. montage, bediening en onderhoud.
Voor vaten volgens EN 13831 geldt het volgende:
Er is geen materiaalmoeheid als gevolg van het bedoelde gebruik in verwarmings-
en koelwatersystemen (zie ook EN 13831 paragraaf 6.1.8).
Externe controle:
Geen eis overeenkomstig bijlage 2, hoofdstuk 4, 5.8.
Interne controle:
Maximumtermijn overeenkomstig bijlage 2, hoofdstuk 4, 5 en 6; zo nodig dienen
geschikte alternatieve maatregelen te worden genomen (bijv. wanddiktemeting en
vergelijking met de specificaties van het ontwerp; deze kunnen worden verkregen
bij de fabrikant).
Er is geen corrosietoeslag (EN 13831, paragraaf 6.3.2.6.2) in aanmerking
genomen voor diepgetrokken vaten.
Sterktetest:
Maximumtermjn overeenkomstig bijlage 2, hoofdstuk 4, 5 en 6.
Daarnaast dient de wetgeving inzake industriële veiligheid § 16, met name § 16 (1)
in combinatie met § 15 en in het bijzonder bijlage 2, hoofdstuk 4, 6.6 alsmede
bijlage 2, hoofdstuk 4, 5.8 in acht te worden genomen.
De werkelijke termijnen dienen te worden bepaald door de eigenaar/exploitant aan
de hand van een veiligheidsbeoordeling, rekening houdend met de reële
bedrijfsomstandigheden, de kennis van bediening en voedingsmateriaal en de
nationale regelgeving betreffende de werking van de drukapparatuur.
12 Demontage
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende onderdelen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de toevoerleiding naar het apparaat spanningsloos is en
beveiligd is tegen opnieuw inschakelen.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van het
apparaat alleen uitvoeren door een erkend elektromonteur en volgens de
plaatselijk geldende elektrotechnische voorschriften.
VOORZICHTIG
Verbrandingsgevaar
Ontsnappend heet medium kan brandwonden veroorzaken.
•
Houd een veilige afstand tot het ontsnappende medium.
•
Draag geschikte persoonlijke beschermingsmiddelen (handschoenen,
veiligheidsbril).
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Wacht tot deze hete oppervlakken voldoende afgekoeld zijn of draag
beschermende handschoenen.
•
De eigenaar dient desbetreffende waarschuwingsborden in de buurt van
het apparaat te plaatsen.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage of ondeskundig onderhoud kunnen brandwonden en
andere verwondingen worden veroorzaakt aan de aansluitingen, wanneer uit
onder druk staande plotseling heet water of stoom uitstroomt.
•
Zorg voor een veilige een deskundige demontage.
•
Draag geschikte persoonlijke beschermingsmiddelen (bijv. handschoenen
en veiligheidsbril).
•
Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. demontage uitvoert.
•
Sluit vóór de demontage alle wateraansluitingen van het apparaat.
•
Ontlucht het apparaat om het drukloos te maken.
1. Schakel de installatie spanningsvrij en beveilig de installatie tegen
onopzettelijk inschakelen.
2. Koppel de netstekker van het apparaat los van de voedingsspanning.
3. Koppel de kabels los die vanuit de installatie naar de besturing gelegd zijn
en verwijder deze kabels.
GEVAAR – levensbedreigend letsel door elektrische schokken. In
delen van de printplaat in het apparaat kan een spanning van 230 V
aanwezig zijn, ofwel de stekker losgekoppeld is van de voedingsspanning.
Koppel de besturing van het apparaat volledig los van de voedingsspanning,
voordat u de afdekkappen verwijdert. Controleer of de printplaat
spanningsvrij is.
4. Sluit het volgvat (indien aanwezig) af aan de waterzijde van de installatie en
naar het basisvat.
5. Open de ledigingsinrichtingen op de vaten tot water en druklucht volledig
afgevoerd zijn.
6. Maak alle slang- en buisverbindingen los van de vaten alsook van de
besturingseenheid van het apparaat naar de installatie en verwijder deze
volledig.
7. Verwijder zo nodig de vaten en de besturingseenheid uit het
installatiegebied.
