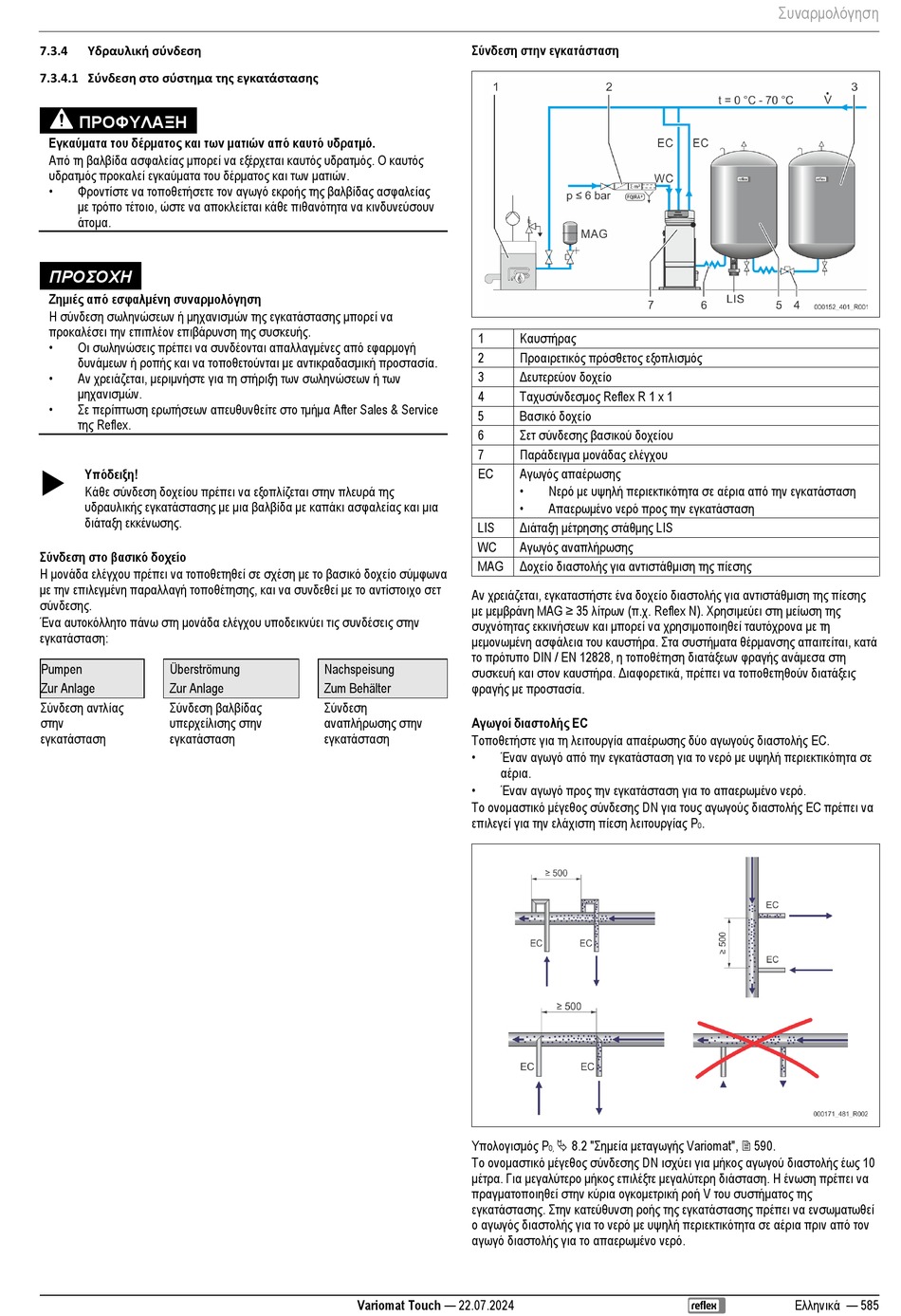

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 585

Υδραυλική σύνδεση
7.3.4
7.3.4.1 Σύνδεση στο σύστημα της εγκατάστασης
ΠΡΟΦΥΛΑΞΗ
Εγκαύματα του δέρματος και των ματιών από καυτό υδρατμό.
Από τη βαλβίδα ασφαλείας μπορεί να εξέρχεται καυτός υδρατμός. Ο καυτός
υδρατμός προκαλεί εγκαύματα του δέρματος και των ματιών.
• Φροντίστε να τοποθετήσετε τον αγωγό εκροής της βαλβίδας ασφαλείας
με τρόπο τέτοιο, ώστε να αποκλείεται κάθε πιθανότητα να κινδυνεύσουν
άτομα.
ΠΡΟΣΟΧΗ
Ζημιές από εσφαλμένη συναρμολόγηση
Η σύνδεση σωληνώσεων ή μηχανισμών της εγκατάστασης μπορεί να
προκαλέσει την επιπλέον επιβάρυνση της συσκευής.
• Οι σωληνώσεις πρέπει να συνδέονται απαλλαγμένες από εφαρμογή
δυνάμεων ή ροπής και να τοποθετούνται με αντικραδασμική προστασία.
• Αν χρειάζεται, μεριμνήστε για τη στήριξη των σωληνώσεων ή των
μηχανισμών.
• Σε περίπτωση ερωτήσεων απευθυνθείτε στο τμήμα After Sales & Service
της Reflex.
Υπόδειξη!

Κάθε σύνδεση δοχείου πρέπει να εξοπλίζεται στην πλευρά της
υδραυλικής εγκατάστασης με μια βαλβίδα με καπάκι ασφαλείας και μια
διάταξη εκκένωσης.
Σύνδεση στο βασικό δοχείο
Η μονάδα ελέγχου πρέπει να τοποθετηθεί σε σχέση με το βασικό δοχείο σύμφωνα
με την επιλεγμένη παραλλαγή τοποθέτησης, και να συνδεθεί με το αντίστοιχο σετ
σύνδεσης.
Ένα αυτοκόλλητο πάνω στη μονάδα ελέγχου υποδεικνύει τις συνδέσεις στην
εγκατάσταση:
Pumpen Überströmung
Zur Anlage Zur Anlage
Σύνδεση αντλίας Σύνδεση βαλβίδας
στην υπερχείλισης στην
εγκατάσταση εγκατάσταση
Σύνδεση στην εγκατάσταση
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Αν χρειάζεται, εγκαταστήστε ένα δοχείο διαστολής για αντιστάθμιση της πίεσης
με μεμβράνη MAG ≥ 35 λίτρων (π.χ. Reflex N). Χρησιμεύει στη μείωση της
συχνότητας εκκινήσεων και μπορεί να χρησιμοποιηθεί ταυτόχρονα με τη
μεμονωμένη ασφάλεια του καυστήρα. Στα συστήματα θέρμανσης απαιτείται, κατά
το πρότυπο DIN / EN 12828, η τοποθέτηση διατάξεων φραγής ανάμεσα στη
συσκευή και στον καυστήρα. Διαφορετικά, πρέπει να τοποθετηθούν διατάξεις
Nachspeisung
φραγής με προστασία.
Zum Behälter
Σύνδεση
αναπλήρωσης στην Αγωγοί διαστολής EC
εγκατάσταση
Τοποθετήστε για τη λειτουργία απαέρωσης δύο αγωγούς διαστολής EC.
•
•
Το ονομαστικό μέγεθος σύνδεσης DN για τους αγωγούς διαστολής EC πρέπει να
επιλεγεί για την ελάχιστη πίεση λειτουργίας P
Υπολογισμός P
Το ονομαστικό μέγεθος σύνδεσης DN ισχύει για μήκος αγωγού διαστολής έως 10
μέτρα. Για μεγαλύτερο μήκος επιλέξτε μεγαλύτερη διάσταση. Η ένωση πρέπει να
πραγματοποιηθεί στην κύρια ογκομετρική ροή V του συστήματος της
εγκατάστασης. Στην κατεύθυνση ροής της εγκατάστασης πρέπει να ενσωματωθεί
ο αγωγός διαστολής για το νερό με υψηλή περιεκτικότητα σε αέρια πριν από τον
αγωγό διαστολής για το απαερωμένο νερό.
Variomat Touch — 22.07.2024
Καυστήρας
Προαιρετικός πρόσθετος εξοπλισμός
Δευτερεύον δοχείο
Ταχυσύνδεσμος Reflex R 1 x 1
Βασικό δοχείο
Σετ σύνδεσης βασικού δοχείου
Παράδειγμα μονάδας ελέγχου
Αγωγός απαέρωσης
• Νερό με υψηλή περιεκτικότητα σε αέρια από την εγκατάσταση
• Απαερωμένο νερό προς την εγκατάσταση
Διάταξη μέτρησης στάθμης LIS
Αγωγός αναπλήρωσης
Δοχείο διαστολής για αντιστάθμιση της πίεσης
Έναν αγωγό από την εγκατάσταση για το νερό με υψηλή περιεκτικότητα σε
αέρια.
Έναν αγωγό προς την εγκατάσταση για το απαερωμένο νερό.
 8.2 "Σημεία μεταγωγής Variomat",  590.
0,
Συναρμολόγηση
.
0
Ελληνικά — 585
