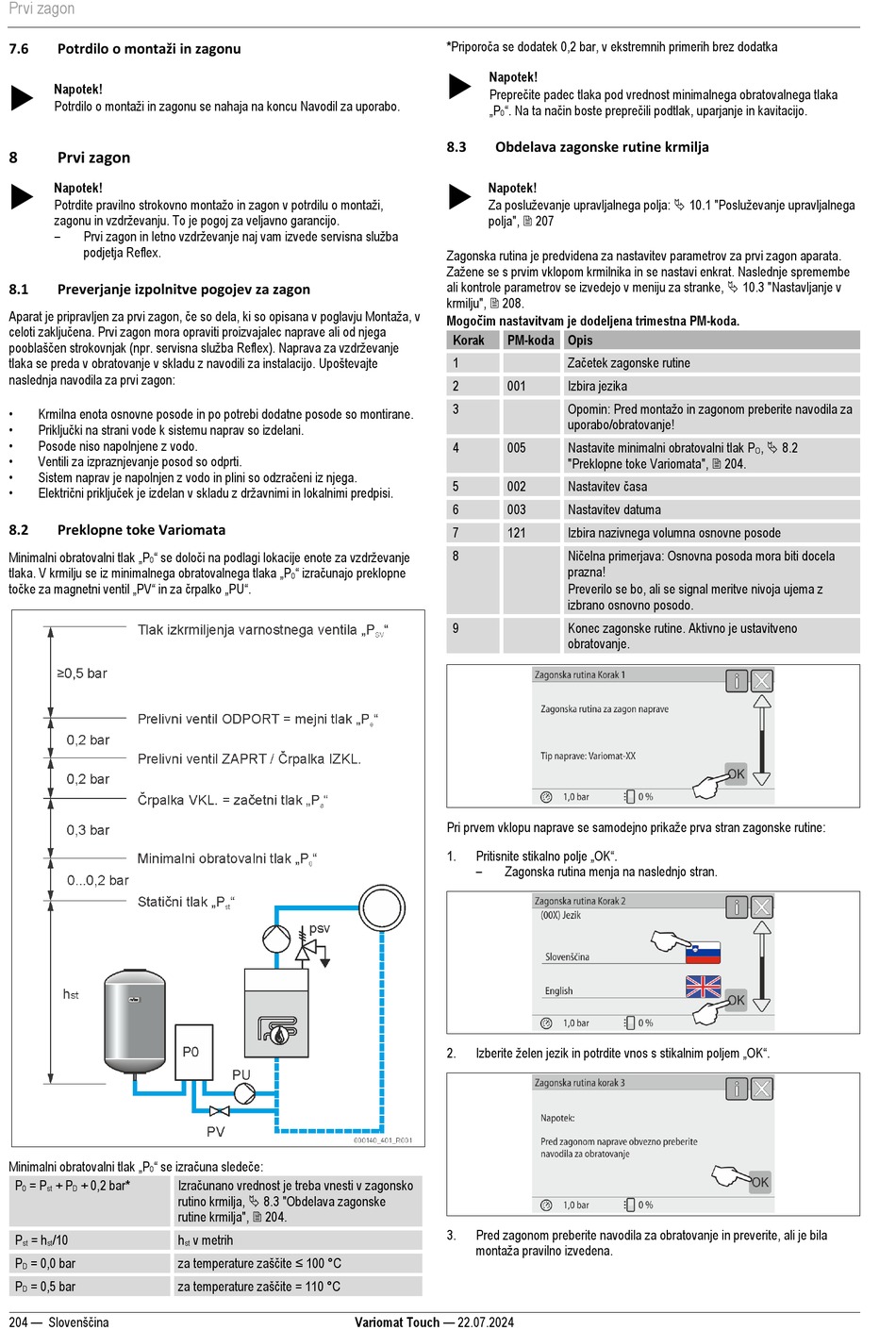

Prvi zagon
Potrdilo o montaži in zagonu
7.6

Napotek!
Potrdilo o montaži in zagonu se nahaja na koncu Navodil za uporabo.
8 Prvi zagon

Napotek!
Potrdite pravilno strokovno montažo in zagon v potrdilu o montaži,
zagonu in vzdrževanju. To je pogoj za veljavno garancijo.
– Prvi zagon in letno vzdrževanje naj vam izvede servisna služba
podjetja Reflex.
8.1 Preverjanje izpolnitve pogojev za zagon
Aparat je pripravljen za prvi zagon, če so dela, ki so opisana v poglavju Montaža, v
celoti zaključena. Prvi zagon mora opraviti proizvajalec naprave ali od njega
pooblaščen strokovnjak (npr. servisna služba Reflex). Naprava za vzdrževanje
tlaka se preda v obratovanje v skladu z navodili za instalacijo. Upoštevajte
naslednja navodila za prvi zagon:
•
Krmilna enota osnovne posode in po potrebi dodatne posode so montirane.
• Priključki na strani vode k sistemu naprav so izdelani.
•
Posode niso napolnjene z vodo.
•
Ventili za izpraznjevanje posod so odprti.
• Sistem naprav je napolnjen z vodo in plini so odzračeni iz njega.
• Električni priključek je izdelan v skladu z državnimi in lokalnimi predpisi.
8.2 Preklopne toke Variomata
Minimalni obratovalni tlak „P " se določi na podlagi lokacije enote za vzdrževanje
0
tlaka. V krmilju se iz minimalnega obratovalnega tlaka „P
točke za magnetni ventil „PV" in za črpalko „PU".
Minimalni obratovalni tlak „P " se izračuna sledeče:
0
Izračunano vrednost je treba vnesti v zagonsko
P = P + P + 0,2 bar*
0 st D
rutino krmilja,  8.3 "Obdelava zagonske
rutine krmilja",  204.
P = h /10 h
st st
za temperature zaščite ≤ 100 °C
P = 0,0 bar
D
za temperature zaščite = 110 °C
P = 0,5 bar
D
204 — Slovenščina
" izračunajo preklopne
0
v metrih
st
*Priporoča se dodatek 0,2 bar, v ekstremnih primerih brez dodatka

Napotek!
Preprečite padec tlaka pod vrednost minimalnega obratovalnega tlaka
„P ". Na ta način boste preprečili podtlak, uparjanje in kavitacijo.
0
8.3 Obdelava zagonske rutine krmilja

Napotek!
Za posluževanje upravljalnega polja:  10.1 "Posluževanje upravljalnega
polja",  207
Zagonska rutina je predvidena za nastavitev parametrov za prvi zagon aparata.
Zažene se s prvim vklopom krmilnika in se nastavi enkrat. Naslednje spremembe
ali kontrole parametrov se izvedejo v meniju za stranke,  10.3 "Nastavljanje v
krmilju",  208.
Mogočim nastavitvam je dodeljena trimestna PM-koda.
Korak PM-koda Opis
1
2 001
3
4 005
5 002
6 003
7 121
8
9
Pri prvem vklopu naprave se samodejno prikaže prva stran zagonske rutine:
Pritisnite stikalno polje „OK".
1.
–
Zagonska rutina menja na naslednjo stran.
Izberite želen jezik in potrdite vnos s stikalnim poljem „OK".
2.
3. Pred zagonom preberite navodila za obratovanje in preverite, ali je bila
montaža pravilno izvedena.
Variomat Touch — 22.07.2024
Začetek zagonske rutine
Izbira jezika
Opomin: Pred montažo in zagonom preberite navodila za
uporabo/obratovanje!
Nastavite minimalni obratovalni tlak P
"Preklopne toke Variomata",  204.
Nastavitev časa
Nastavitev datuma
Izbira nazivnega volumna osnovne posode
Ničelna primerjava: Osnovna posoda mora biti docela
prazna!
Preverilo se bo, ali se signal meritve nivoja ujema z
izbrano osnovno posodo.
Konec zagonske rutine. Aktivno je ustavitveno
obratovanje.
