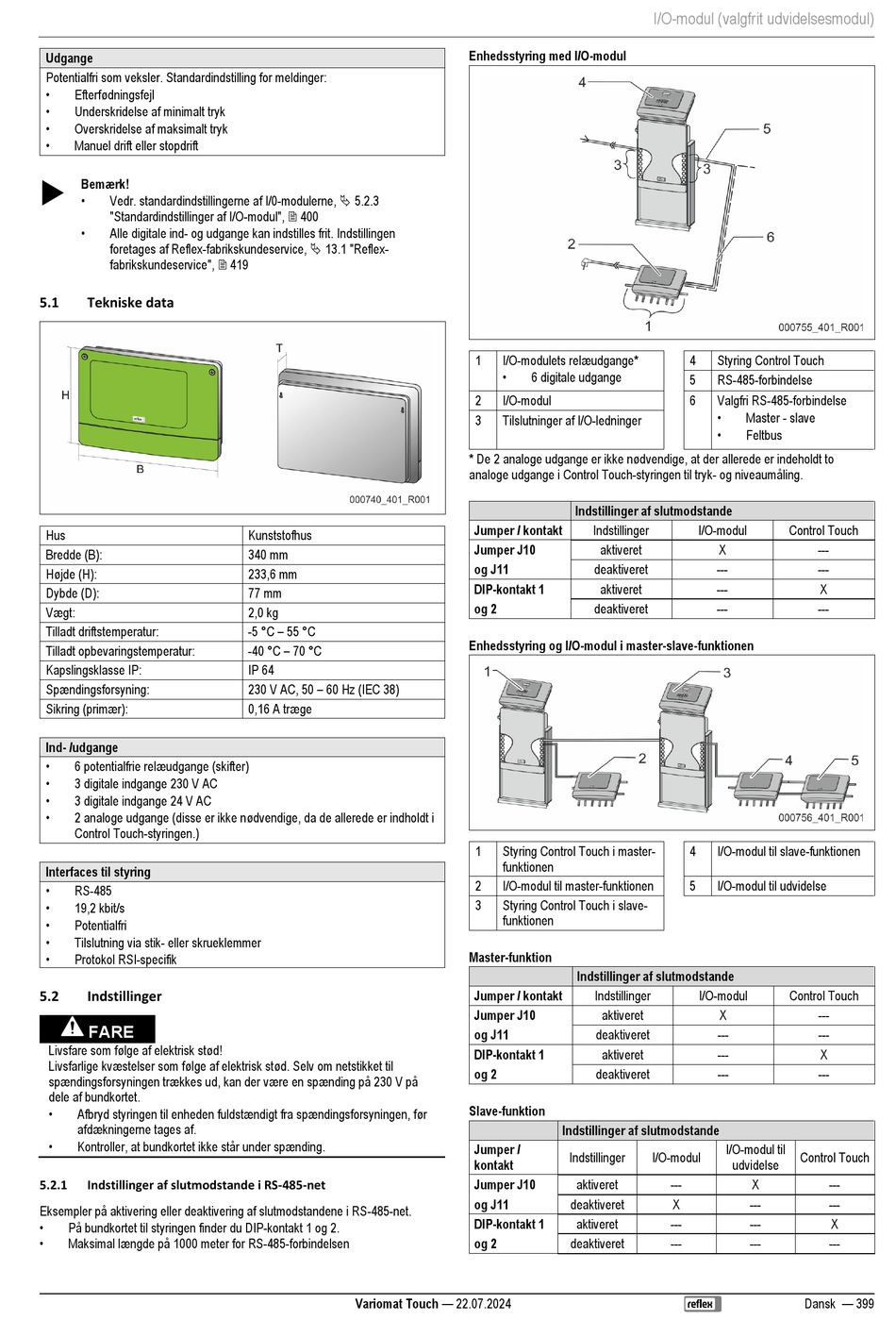

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 399

Udgange
Potentialfri som veksler. Standardindstilling for meldinger:
•
Efterfødningsfejl
•
Underskridelse af minimalt tryk
•
Overskridelse af maksimalt tryk
•
Manuel drift eller stopdrift

Bemærk!
•
Vedr. standardindstillingerne af I/0-modulerne,  5.2.3
"Standardindstillinger af I/O-modul",  400
•
Alle digitale ind- og udgange kan indstilles frit. Indstillingen
foretages af Reflex-fabrikskundeservice,  13.1 "Reflex-
fabrikskundeservice",  419
5.1 Tekniske data
Hus
Bredde (B):
Højde (H):
Dybde (D):
Vægt:
Tilladt driftstemperatur:
Tilladt opbevaringstemperatur:
Kapslingsklasse IP:
Spændingsforsyning:
Sikring (primær):
Ind- /udgange
•
6 potentialfrie relæudgange (skifter)
•
3 digitale indgange 230 V AC
•
3 digitale indgange 24 V AC
•
2 analoge udgange (disse er ikke nødvendige, da de allerede er indholdt i
Control Touch-styringen.)
Interfaces til styring
•
RS-485
•
19,2 kbit/s
•
Potentialfri
•
Tilslutning via stik- eller skrueklemmer
•
Protokol RSI-specifik
5.2 Indstillinger
FARE
Livsfare som følge af elektrisk stød!
Livsfarlige kvæstelser som følge af elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være en spænding på 230 V på
dele af bundkortet.
•
Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen, før
afdækningerne tages af.
•
Kontroller, at bundkortet ikke står under spænding.
5.2.1 Indstillinger af slutmodstande i RS-485-net
Eksempler på aktivering eller deaktivering af slutmodstandene i RS-485-net.
•
På bundkortet til styringen finder du DIP-kontakt 1 og 2.
•
Maksimal længde på 1000 meter for RS-485-forbindelsen
Kunststofhus
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A træge
Variomat Touch — 22.07.2024
Enhedsstyring med I/O-modul
1 I/O-modulets relæudgange*
•
6 digitale udgange
2 I/O-modul
3 Tilslutninger af I/O-ledninger
* De 2 analoge udgange er ikke nødvendige, at der allerede er indeholdt to
analoge udgange i Control Touch-styringen til tryk- og niveaumåling.
Indstillinger af slutmodstande
Jumper / kontakt Indstillinger
Jumper J10 aktiveret
og J11 deaktiveret
DIP-kontakt 1 aktiveret
og 2 deaktiveret
Enhedsstyring og I/O-modul i master-slave-funktionen
Styring Control Touch i master-
1
funktionen
2 I/O-modul til master-funktionen
3 Styring Control Touch i slave-
funktionen
Master-funktion
Indstillinger af slutmodstande
Jumper / kontakt Indstillinger
Jumper J10 aktiveret
og J11 deaktiveret
DIP-kontakt 1
aktiveret
og 2 deaktiveret
Slave-funktion
Indstillinger af slutmodstande
Jumper /
Indstillinger
kontakt
Jumper J10 aktiveret
og J11 deaktiveret
DIP-kontakt 1 aktiveret
og 2
deaktiveret
I/O-modul (valgfrit udvidelsesmodul)
4 Styring Control Touch
5 RS-485-forbindelse
6 Valgfri RS-485-forbindelse
•
Master - slave
•
Feltbus
I/O-modul Control Touch
X ---
--- ---
--- X
--- ---
4 I/O-modul til slave-funktionen
5 I/O-modul til udvidelse
I/O-modul Control Touch
X ---
--- ---
--- X
--- ---
I/O-modul til
I/O-modul Control Touch
udvidelse
--- X
X ---
--- ---
--- ---
Dansk — 399
---
---
