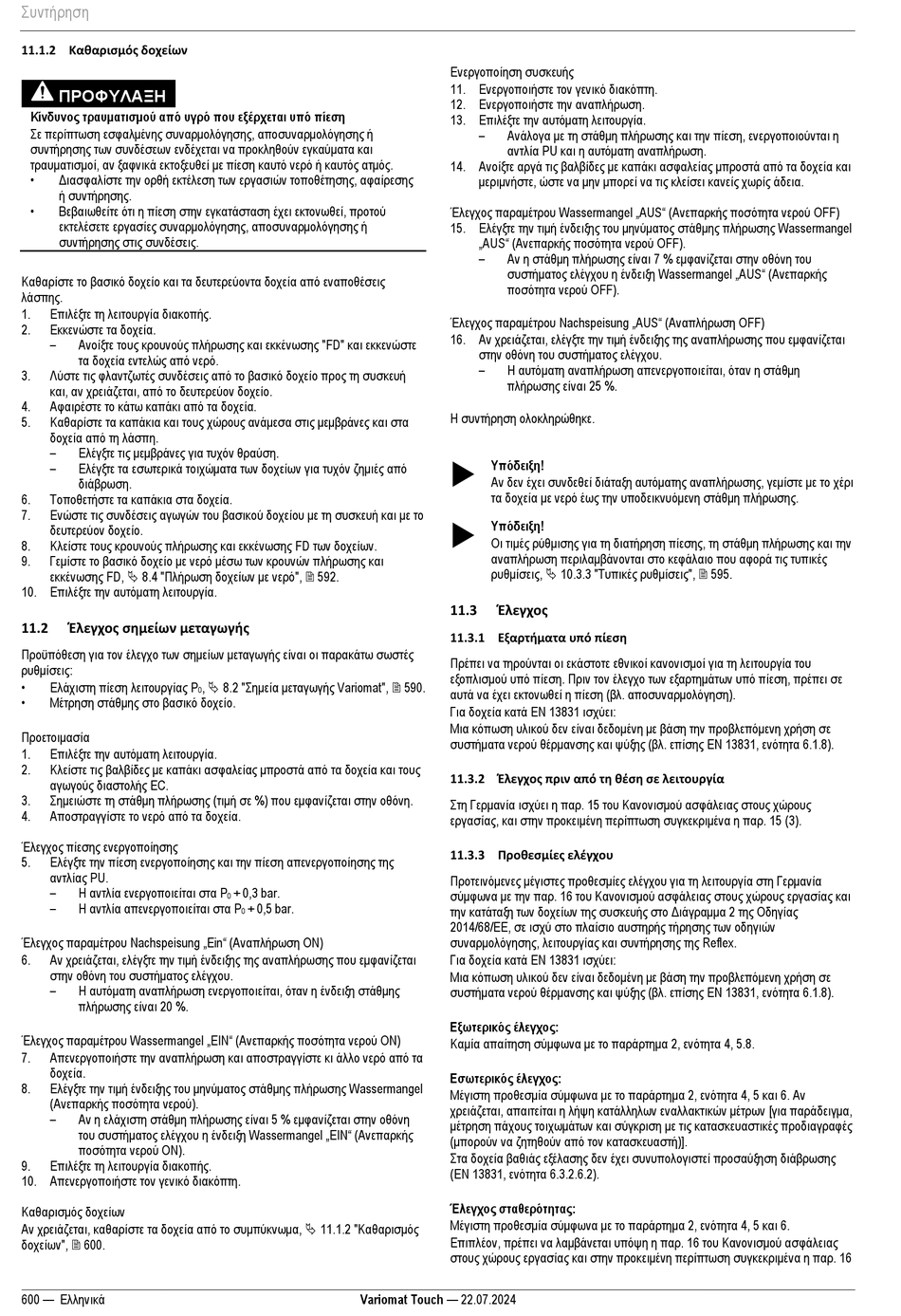

Συντήρηση
11.1.2 Καθαρισμός δοχείων
ΠΡΟΦΥΛΑΞΗ
Κίνδυνος τραυματισμού από υγρό που εξέρχεται υπό πίεση
Σε περίπτωση εσφαλμένης συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης των συνδέσεων ενδέχεται να προκληθούν εγκαύματα και
τραυματισμοί, αν ξαφνικά εκτοξευθεί με πίεση καυτό νερό ή καυτός ατμός.
• Διασφαλίστε την ορθή εκτέλεση των εργασιών τοποθέτησης, αφαίρεσης
ή συντήρησης.
• Βεβαιωθείτε ότι η πίεση στην εγκατάσταση έχει εκτονωθεί, προτού
εκτελέσετε εργασίες συναρμολόγησης, αποσυναρμολόγησης ή
συντήρησης στις συνδέσεις.
Καθαρίστε το βασικό δοχείο και τα δευτερεύοντα δοχεία από εναποθέσεις
λάσπης.
Επιλέξτε τη λειτουργία διακοπής.
1.
Εκκενώστε τα δοχεία.
2.
– Ανοίξτε τους κρουνούς πλήρωσης και εκκένωσης "FD" και εκκενώστε
τα δοχεία εντελώς από νερό.
Λύστε τις φλαντζωτές συνδέσεις από το βασικό δοχείο προς τη συσκευή
3.
και, αν χρειάζεται, από το δευτερεύον δοχείο.
Αφαιρέστε το κάτω καπάκι από τα δοχεία.
4.
Καθαρίστε τα καπάκια και τους χώρους ανάμεσα στις μεμβράνες και στα
5.
δοχεία από τη λάσπη.
– Ελέγξτε τις μεμβράνες για τυχόν θραύση.
– Ελέγξτε τα εσωτερικά τοιχώματα των δοχείων για τυχόν ζημιές από
διάβρωση.
Τοποθετήστε τα καπάκια στα δοχεία.
6.
Ενώστε τις συνδέσεις αγωγών του βασικού δοχείου με τη συσκευή και με το
7.
δευτερεύον δοχείο.
Κλείστε τους κρουνούς πλήρωσης και εκκένωσης FD των δοχείων.
8.
Γεμίστε το βασικό δοχείο με νερό μέσω των κρουνών πλήρωσης και
9.
εκκένωσης FD,  8.4 "Πλήρωση δοχείων με νερό",  592.
10. Επιλέξτε την αυτόματη λειτουργία.
Έλεγχος σημείων μεταγωγής
11.2
Προϋπόθεση για τον έλεγχο των σημείων μεταγωγής είναι οι παρακάτω σωστές
ρυθμίσεις:
• Ελάχιστη πίεση λειτουργίας P
• Μέτρηση στάθμης στο βασικό δοχείο.
Προετοιμασία
Επιλέξτε την αυτόματη λειτουργία.
1.
Κλείστε τις βαλβίδες με καπάκι ασφαλείας μπροστά από τα δοχεία και τους
2.
αγωγούς διαστολής EC.
Σημειώστε τη στάθμη πλήρωσης (τιμή σε %) που εμφανίζεται στην οθόνη.
3.
Αποστραγγίστε το νερό από τα δοχεία.
4.
Έλεγχος πίεσης ενεργοποίησης
Ελέγξτε την πίεση ενεργοποίησης και την πίεση απενεργοποίησης της
5.
αντλίας PU.
– Η αντλία ενεργοποιείται στα P
– Η αντλία απενεργοποιείται στα P
Έλεγχος παραμέτρου Nachspeisung „Ein" (Αναπλήρωση ΟΝ)
Αν χρειάζεται, ελέγξτε την τιμή ένδειξης της αναπλήρωσης που εμφανίζεται
6.
στην οθόνη του συστήματος ελέγχου.
– Η αυτόματη αναπλήρωση ενεργοποιείται, όταν η ένδειξη στάθμης
πλήρωσης είναι 20 %.
Έλεγχος παραμέτρου Wassermangel „EIN" (Ανεπαρκής ποσότητα νερού ΟΝ)
Απενεργοποιήστε την αναπλήρωση και αποστραγγίστε κι άλλο νερό από τα
7.
δοχεία.
Ελέγξτε την τιμή ένδειξης του μηνύματος στάθμης πλήρωσης Wassermangel
8.
(Ανεπαρκής ποσότητα νερού).
– Αν η ελάχιστη στάθμη πλήρωσης είναι 5 % εμφανίζεται στην οθόνη
του συστήματος ελέγχου η ένδειξη Wassermangel „EIN" (Ανεπαρκής
ποσότητα νερού ΟΝ).
Επιλέξτε τη λειτουργία διακοπής.
9.
10. Απενεργοποιήστε τον γενικό διακόπτη.
Καθαρισμός δοχείων
Αν χρειάζεται, καθαρίστε τα δοχεία από το συμπύκνωμα,  11.1.2 "Καθαρισμός
δοχείων",  600.
600 — Ελληνικά
,  8.2 "Σημεία μεταγωγής Variomat",  590.
0
+ 0,3 bar.
0
+ 0,5 bar.
0
Variomat Touch — 22.07.2024
Ενεργοποίηση συσκευής
11. Ενεργοποιήστε τον γενικό διακόπτη.
12. Ενεργοποιήστε την αναπλήρωση.
13. Επιλέξτε την αυτόματη λειτουργία.
– Ανάλογα με τη στάθμη πλήρωσης και την πίεση, ενεργοποιούνται η
αντλία PU και η αυτόματη αναπλήρωση.
14. Ανοίξτε αργά τις βαλβίδες με καπάκι ασφαλείας μπροστά από τα δοχεία και
μεριμνήστε, ώστε να μην μπορεί να τις κλείσει κανείς χωρίς άδεια.
Έλεγχος παραμέτρου Wassermangel „AUS" (Ανεπαρκής ποσότητα νερού OFF)
15. Ελέγξτε την τιμή ένδειξης του μηνύματος στάθμης πλήρωσης Wassermangel
„AUS" (Ανεπαρκής ποσότητα νερού OFF).
– Αν η στάθμη πλήρωσης είναι 7 % εμφανίζεται στην οθόνη του
συστήματος ελέγχου η ένδειξη Wassermangel „AUS" (Ανεπαρκής
ποσότητα νερού OFF).
Έλεγχος παραμέτρου Nachspeisung „AUS" (Αναπλήρωση OFF)
16. Αν χρειάζεται, ελέγξτε την τιμή ένδειξης της αναπλήρωσης που εμφανίζεται
στην οθόνη του συστήματος ελέγχου.
– Η αυτόματη αναπλήρωση απενεργοποιείται, όταν η στάθμη
πλήρωσης είναι 25 %.
Η συντήρηση ολοκληρώθηκε.
Υπόδειξη!

Αν δεν έχει συνδεθεί διάταξη αυτόματης αναπλήρωσης, γεμίστε με το χέρι
τα δοχεία με νερό έως την υποδεικνυόμενη στάθμη πλήρωσης.
Υπόδειξη!

Οι τιμές ρύθμισης για τη διατήρηση πίεσης, τη στάθμη πλήρωσης και την
αναπλήρωση περιλαμβάνονται στο κεφάλαιο που αφορά τις τυπικές
ρυθμίσεις,  10.3.3 "Τυπικές ρυθμίσεις",  595.
Έλεγχος
11.3
11.3.1 Εξαρτήματα υπό πίεση
Πρέπει να τηρούνται οι εκάστοτε εθνικοί κανονισμοί για τη λειτουργία του
εξοπλισμού υπό πίεση. Πριν τον έλεγχο των εξαρτημάτων υπό πίεση, πρέπει σε
αυτά να έχει εκτονωθεί η πίεση (βλ. αποσυναρμολόγηση).
Για δοχεία κατά EN 13831 ισχύει:
Μια κόπωση υλικού δεν είναι δεδομένη με βάση την προβλεπόμενη χρήση σε
συστήματα νερού θέρμανσης και ψύξης (βλ. επίσης EN 13831, ενότητα 6.1.8).
11.3.2 Έλεγχος πριν από τη θέση σε λειτουργία
Στη Γερμανία ισχύει η παρ. 15 του Κανονισμού ασφάλειας στους χώρους
εργασίας, και στην προκειμένη περίπτωση συγκεκριμένα η παρ. 15 (3).
11.3.3 Προθεσμίες ελέγχου
Προτεινόμενες μέγιστες προθεσμίες ελέγχου για τη λειτουργία στη Γερμανία
σύμφωνα με την παρ. 16 του Κανονισμού ασφάλειας στους χώρους εργασίας και
την κατάταξη των δοχείων της συσκευής στο Διάγραμμα 2 της Οδηγίας
2014/68/ΕΕ, σε ισχύ στο πλαίσιο αυστηρής τήρησης των οδηγιών
συναρμολόγησης, λειτουργίας και συντήρησης της Reflex.
Για δοχεία κατά EN 13831 ισχύει:
Μια κόπωση υλικού δεν είναι δεδομένη με βάση την προβλεπόμενη χρήση σε
συστήματα νερού θέρμανσης και ψύξης (βλ. επίσης EN 13831, ενότητα 6.1.8).
Εξωτερικός έλεγχος:
Καμία απαίτηση σύμφωνα με το παράρτημα 2, ενότητα 4, 5.8.
Εσωτερικός έλεγχος:
Μέγιστη προθεσμία σύμφωνα με το παράρτημα 2, ενότητα 4, 5 και 6. Αν
χρειάζεται, απαιτείται η λήψη κατάλληλων εναλλακτικών μέτρων [για παράδειγμα,
μέτρηση πάχους τοιχωμάτων και σύγκριση με τις κατασκευαστικές προδιαγραφές
(μπορούν να ζητηθούν από τον κατασκευαστή)].
Στα δοχεία βαθιάς εξέλασης δεν έχει συνυπολογιστεί προσαύξηση διάβρωσης
(EN 13831, ενότητα 6.3.2.6.2).
Έλεγχος σταθερότητας:
Μέγιστη προθεσμία σύμφωνα με το παράρτημα 2, ενότητα 4, 5 και 6.
Επιπλέον, πρέπει να λαμβάνεται υπόψη η παρ. 16 του Κανονισμού ασφάλειας
στους χώρους εργασίας και στην προκειμένη περίπτωση συγκεκριμένα η παρ. 16
