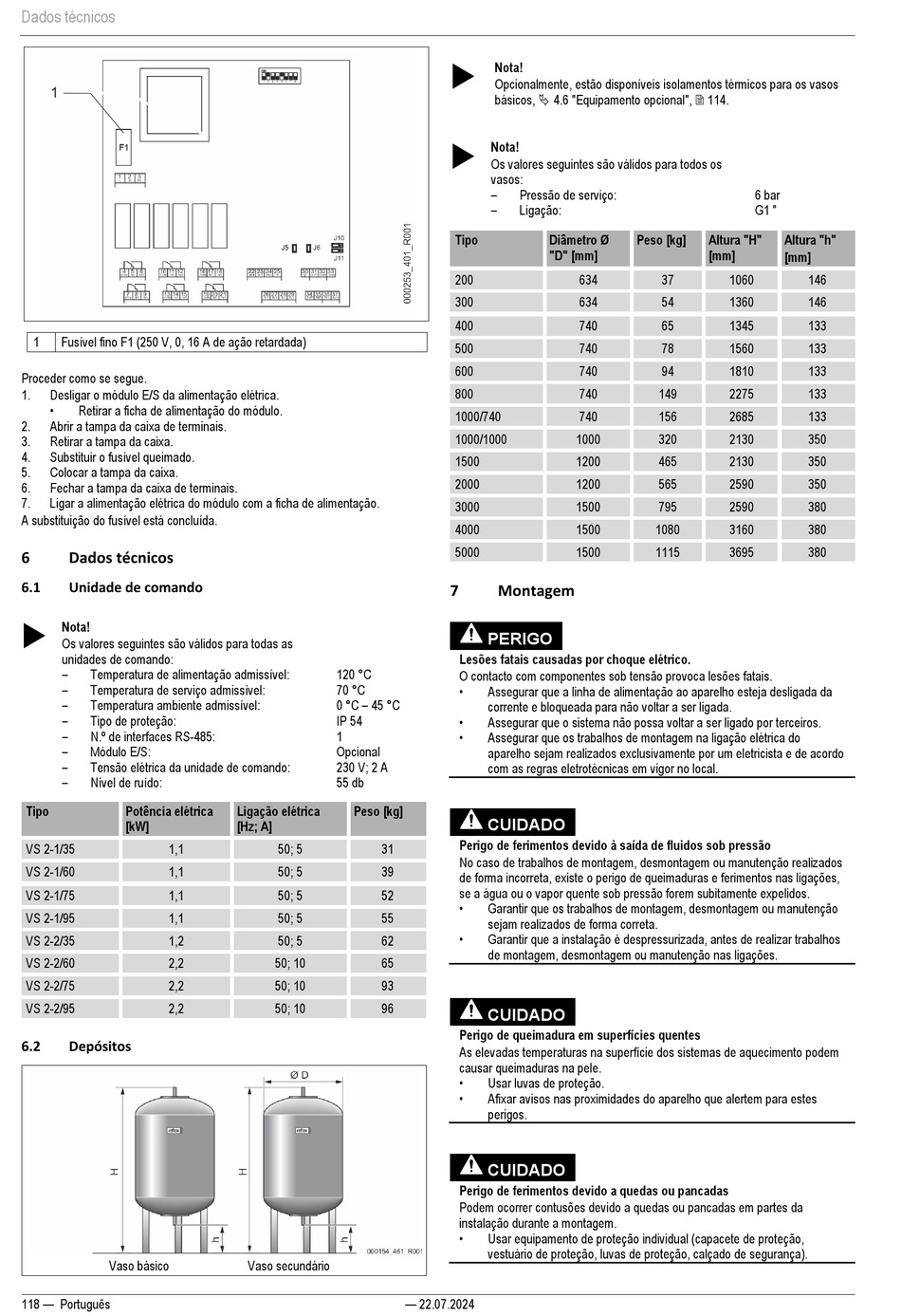

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 118

Dados técnicos
1 Fusível fino F1 (250 V, 0, 16 A de ação retardada)
Proceder como se segue.
1. Desligar o módulo E/S da alimentação elétrica.
•
Retirar a ficha de alimentação do módulo.
2. Abrir a tampa da caixa de terminais.
3. Retirar a tampa da caixa.
4. Substituir o fusível queimado.
5. Colocar a tampa da caixa.
6. Fechar a tampa da caixa de terminais.
7. Ligar a alimentação elétrica do módulo com a ficha de alimentação.
A substituição do fusível está concluída.
6 Dados técnicos
6.1 Unidade de comando

Nota!
Os valores seguintes são válidos para todas as
unidades de comando:
–
Temperatura de alimentação admissível:
–
Temperatura de serviço admissível:
–
Temperatura ambiente admissível:
–
Tipo de proteção:
–
N.º de interfaces RS-485:
–
Módulo E/S:
–
Tensão elétrica da unidade de comando:
–
Nível de ruído:
Tipo Potência elétrica
[kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
6.2 Depósitos
Vaso básico
118 — Português
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opcional
230 V; 2 A
55 db
Ligação elétrica Peso [kg]
[Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Vaso secundário
— 22.07.2024

Nota!
Opcionalmente, estão disponíveis isolamentos térmicos para os vasos
básicos,  4.6 "Equipamento opcional",  114.

Nota!
Os valores seguintes são válidos para todos os
vasos:
–
Pressão de serviço:
–
Ligação:
Tipo Diâmetro Ø
"D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montagem
PERIGO
Lesões fatais causadas por choque elétrico.
O contacto com componentes sob tensão provoca lesões fatais.
•
Assegurar que a linha de alimentação ao aparelho esteja desligada da
corrente e bloqueada para não voltar a ser ligada.
•
Assegurar que o sistema não possa voltar a ser ligado por terceiros.
•
Assegurar que os trabalhos de montagem na ligação elétrica do
aparelho sejam realizados exclusivamente por um eletricista e de acordo
com as regras eletrotécnicas em vigor no local.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção realizados
de forma incorreta, existe o perigo de queimaduras e ferimentos nas ligações,
se a água ou o vapor quente sob pressão forem subitamente expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou manutenção
sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento podem
causar queimaduras na pele.
•
Usar luvas de proteção.
•
Afixar avisos nas proximidades do aparelho que alertem para estes
perigos.
CUIDADO
Perigo de ferimentos devido a quedas ou pancadas
Podem ocorrer contusões devido a quedas ou pancadas em partes da
instalação durante a montagem.
•
Usar equipamento de proteção individual (capacete de proteção,
vestuário de proteção, luvas de proteção, calçado de segurança).
6 bar
G1 "
Peso [kg] Altura "H" Altura "h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
146
146
133
133
133
133
133
350
350
350
380
380
380
