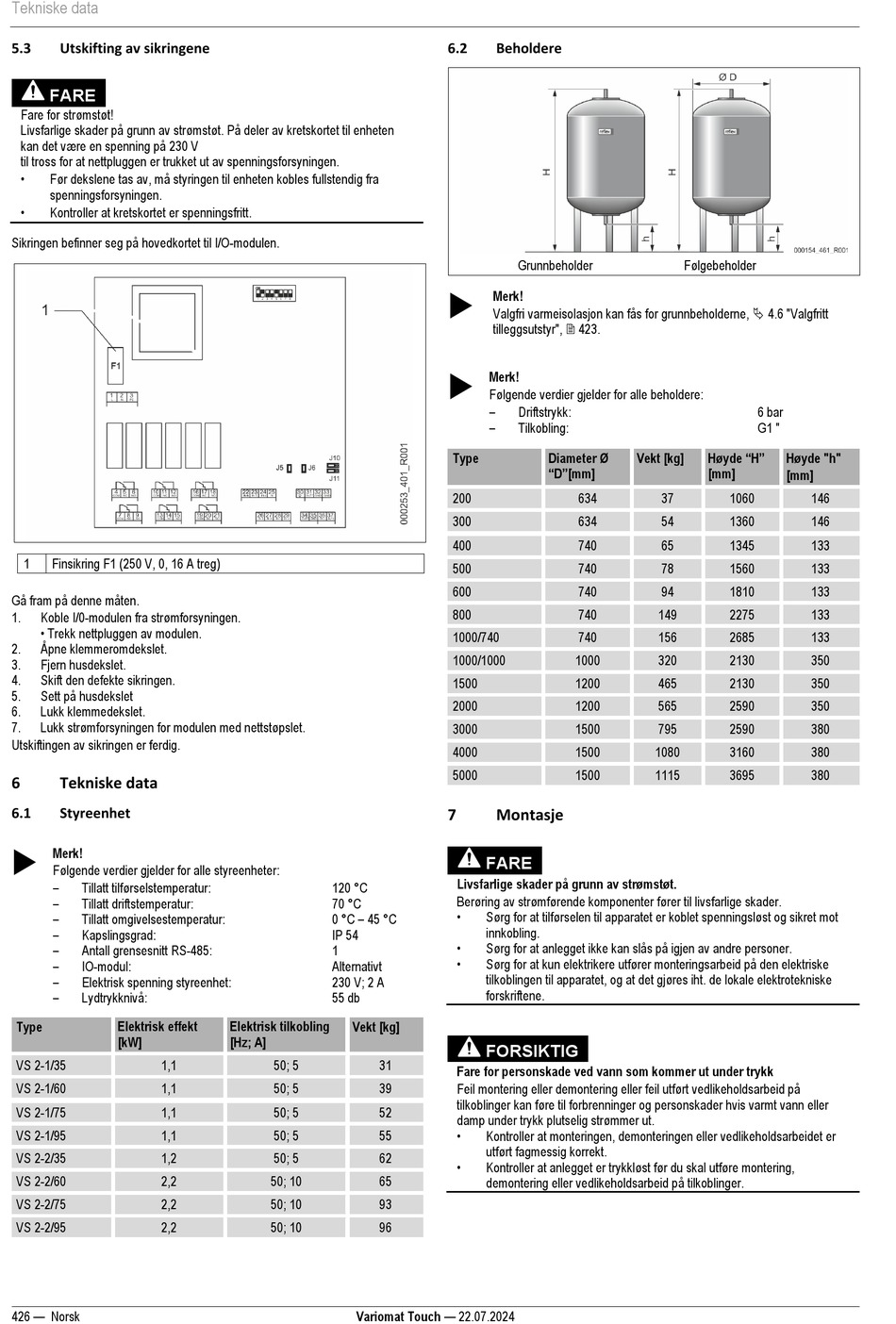

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 426

Tekniske data
5.3 Utskifting av sikringene
FARE
Fare for strømstøt!
Livsfarlige skader på grunn av strømstøt. På deler av kretskortet til enheten
kan det være en spenning på 230 V
til tross for at nettpluggen er trukket ut av spenningsforsyningen.
•
Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
•
Kontroller at kretskortet er spenningsfritt.
Sikringen befinner seg på hovedkortet til I/O-modulen.
1 Finsikring F1 (250 V, 0, 16 A treg)
Gå fram på denne måten.
1. Koble I/0-modulen fra strømforsyningen.
• Trekk nettpluggen av modulen.
2. Åpne klemmeromdekslet.
3. Fjern husdekslet.
4. Skift den defekte sikringen.
5. Sett på husdekslet
6. Lukk klemmedekslet.
7. Lukk strømforsyningen for modulen med nettstøpslet.
Utskiftingen av sikringen er ferdig.
6 Tekniske data
6.1 Styreenhet

Merk!
Følgende verdier gjelder for alle styreenheter:
–
Tillatt tilførselstemperatur:
–
Tillatt driftstemperatur:
–
Tillatt omgivelsestemperatur:
–
Kapslingsgrad:
–
Antall grensesnitt RS-485:
–
IO-modul:
–
Elektrisk spenning styreenhet:
–
Lydtrykknivå:
Type Elektrisk effekt
[kW]
VS 2-1/35 1,1
VS 2-1/60 1,1
VS 2-1/75 1,1
VS 2-1/95 1,1
VS 2-2/35 1,2
VS 2-2/60 2,2
VS 2-2/75 2,2
VS 2-2/95 2,2
426 — Norsk
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Alternativt
230 V; 2 A
55 db
Elektrisk tilkobling Vekt [kg]
[Hz; A]
50; 5 31
50; 5 39
50; 5 52
50; 5 55
50; 5 62
50; 10 65
50; 10 93
50; 10 96
Variomat Touch — 22.07.2024
6.2 Beholdere
Grunnbeholder

Merk!
Valgfri varmeisolasjon kan fås for grunnbeholderne,  4.6 "Valgfritt
tilleggsutstyr",  423.

Merk!
Følgende verdier gjelder for alle beholdere:
–
Driftstrykk:
–
Tilkobling:
Type Diameter Ø
"D"[mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montasje
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
•
Sørg for at tilførselen til apparatet er koblet spenningsløst og sikret mot
innkobling.
•
Sørg for at anlegget ikke kan slås på igjen av andre personer.
•
Sørg for at kun elektrikere utfører monteringsarbeid på den elektriske
tilkoblingen til apparatet, og at det gjøres iht. de lokale elektrotekniske
forskriftene.
FORSIKTIG
Fare for personskade ved vann som kommer ut under trykk
Feil montering eller demontering eller feil utført vedlikeholdsarbeid på
tilkoblinger kan føre til forbrenninger og personskader hvis varmt vann eller
damp under trykk plutselig strømmer ut.
•
Kontroller at monteringen, demonteringen eller vedlikeholdsarbeidet er
utført fagmessig korrekt.
•
Kontroller at anlegget er trykkløst før du skal utføre montering,
demontering eller vedlikeholdsarbeid på tilkoblinger.
Følgebeholder
6 bar
G1 "
Høyde "H"
Vekt [kg] Høyde "h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
146
146
133
133
133
133
133
350
350
350
380
380
380
