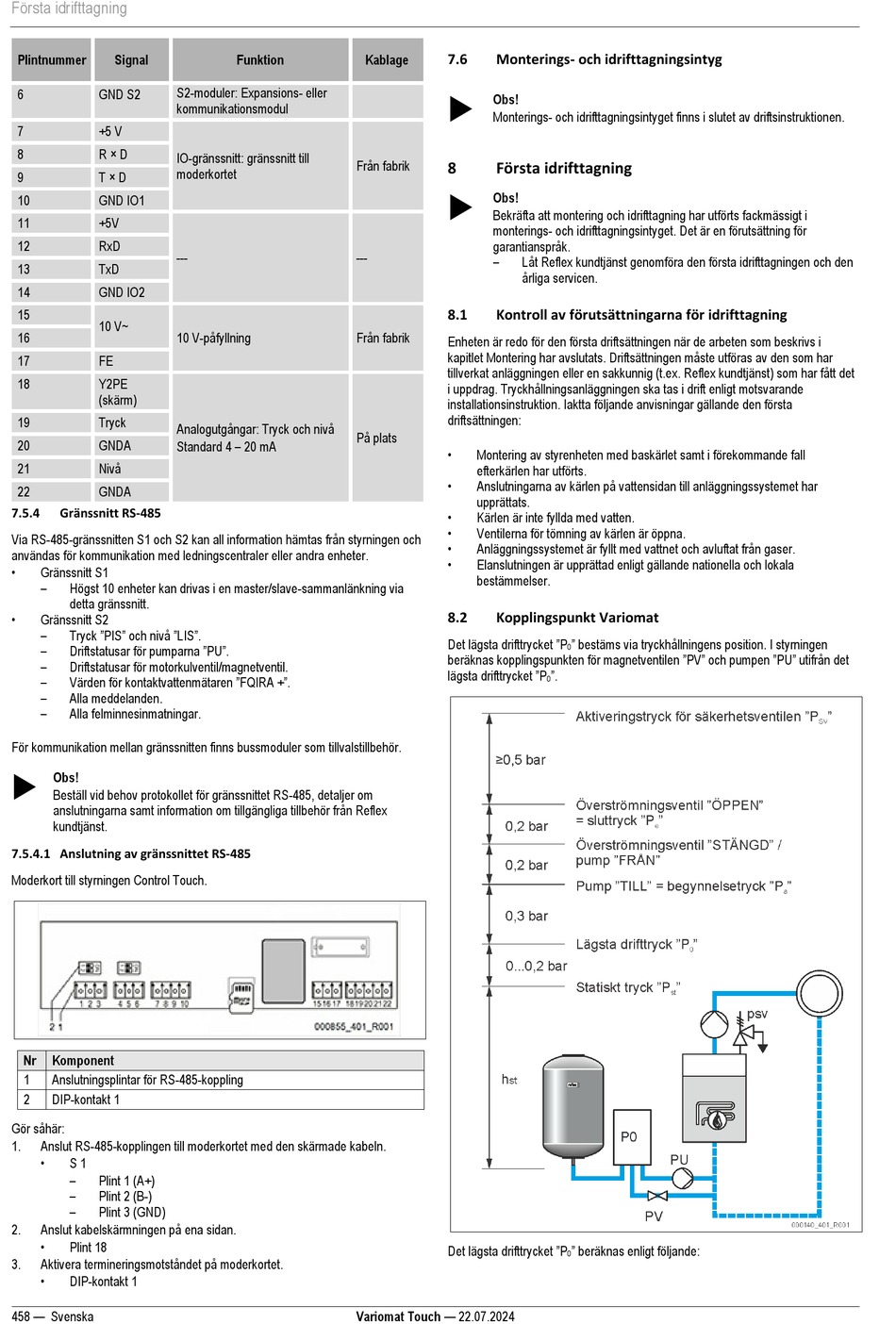

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 458

Första idrifttagning
Plintnummer Signal
S2-moduler: Expansions- eller
6 GND S2
kommunikationsmodul
7 +5 V
8 R × D
IO-gränssnitt: gränssnitt till
moderkortet
9 T × D
10 GND IO1
11 +5V
12 RxD
---
13 TxD
14 GND IO2
15
10 V~
16 10 V-påfyllning
17 FE
18 Y2PE
(skärm)
19 Tryck
Analogutgångar: Tryck och nivå
Standard 4 – 20 mA
20 GNDA
21 Nivå
22 GNDA
7.5.4 Gränssnitt RS-485
Via RS-485-gränssnitten S1 och S2 kan all information hämtas från styrningen och
användas för kommunikation med ledningscentraler eller andra enheter.
•
Gränssnitt S1
–
Högst 10 enheter kan drivas i en master/slave-sammanlänkning via
detta gränssnitt.
•
Gränssnitt S2
– Tryck "PIS" och nivå "LIS".
– Driftstatusar för pumparna "PU".
–
Driftstatusar för motorkulventil/magnetventil.
– Värden för kontaktvattenmätaren "FQIRA +".
–
Alla meddelanden.
–
Alla felminnesinmatningar.
För kommunikation mellan gränssnitten finns bussmoduler som tillvalstillbehör.

Obs!
Beställ vid behov protokollet för gränssnittet RS-485, detaljer om
anslutningarna samt information om tillgängliga tillbehör från Reflex
kundtjänst.
7.5.4.1 Anslutning av gränssnittet RS-485
Moderkort till styrningen Control Touch.
Nr Komponent
1 Anslutningsplintar för RS-485-koppling
2 DIP-kontakt 1
Gör såhär:
1. Anslut RS-485-kopplingen till moderkortet med den skärmade kabeln.
•
S 1
–
Plint 1 (A+)
–
Plint 2 (B-)
–
Plint 3 (GND)
2. Anslut kabelskärmningen på ena sidan.
•
Plint 18
3. Aktivera termineringsmotståndet på moderkortet.
•
DIP-kontakt 1
458 — Svenska
Funktion Kablage
Från fabrik
---
Från fabrik
På plats
Variomat Touch — 22.07.2024
7.6 Monterings- och idrifttagningsintyg

Obs!
Monterings- och idrifttagningsintyget finns i slutet av driftsinstruktionen.
8 Första idrifttagning

Obs!
Bekräfta att montering och idrifttagning har utförts fackmässigt i
monterings- och idrifttagningsintyget. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och den
årliga servicen.
8.1 Kontroll av förutsättningarna för idrifttagning
Enheten är redo för den första driftsättningen när de arbeten som beskrivs i
kapitlet Montering har avslutats. Driftsättningen måste utföras av den som har
tillverkat anläggningen eller en sakkunnig (t.ex. Reflex kundtjänst) som har fått det
i uppdrag. Tryckhållningsanläggningen ska tas i drift enligt motsvarande
installationsinstruktion. Iaktta följande anvisningar gällande den första
driftsättningen:
•
Montering av styrenheten med baskärlet samt i förekommande fall
efterkärlen har utförts.
•
Anslutningarna av kärlen på vattensidan till anläggningssystemet har
upprättats.
•
Kärlen är inte fyllda med vatten.
•
Ventilerna för tömning av kärlen är öppna.
•
Anläggningssystemet är fyllt med vattnet och avluftat från gaser.
•
Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
8.2 Kopplingspunkt Variomat
Det lägsta drifttrycket "P " bestäms via tryckhållningens position. I styrningen
0
beräknas kopplingspunkten för magnetventilen "PV" och pumpen "PU" utifrån det
lägsta drifttrycket "P ".
0
Det lägsta drifttrycket "P " beräknas enligt följande:
0
