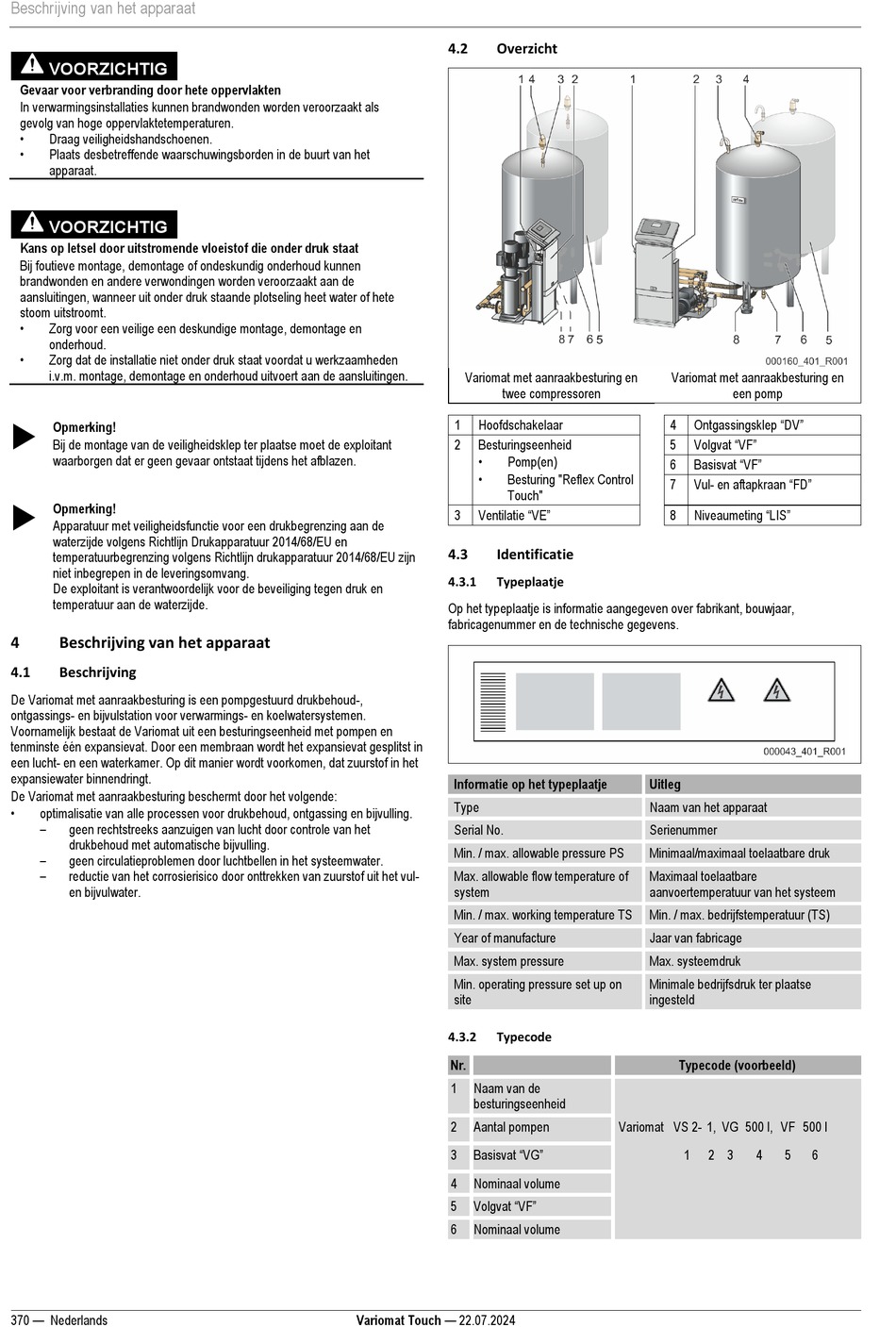

Beschrijving van het apparaat
VOORZICHTIG
Gevaar voor verbranding door hete oppervlakten
In verwarmingsinstallaties kunnen brandwonden worden veroorzaakt als
gevolg van hoge oppervlaktetemperaturen.
•
Draag veiligheidshandschoenen.
•
Plaats desbetreffende waarschuwingsborden in de buurt van het
apparaat.
VOORZICHTIG
Kans op letsel door uitstromende vloeistof die onder druk staat
Bij foutieve montage, demontage of ondeskundig onderhoud kunnen
brandwonden en andere verwondingen worden veroorzaakt aan de
aansluitingen, wanneer uit onder druk staande plotseling heet water of hete
stoom uitstroomt.
•
Zorg voor een veilige een deskundige montage, demontage en
onderhoud.
•
Zorg dat de installatie niet onder druk staat voordat u werkzaamheden
i.v.m. montage, demontage en onderhoud uitvoert aan de aansluitingen.

Opmerking!
Bij de montage van de veiligheidsklep ter plaatse moet de exploitant
waarborgen dat er geen gevaar ontstaat tijdens het afblazen.

Opmerking!
Apparatuur met veiligheidsfunctie voor een drukbegrenzing aan de
waterzijde volgens Richtlijn Drukapparatuur 2014/68/EU en
temperatuurbegrenzing volgens Richtlijn drukapparatuur 2014/68/EU zijn
niet inbegrepen in de leveringsomvang.
De exploitant is verantwoordelijk voor de beveiliging tegen druk en
temperatuur aan de waterzijde.
4 Beschrijving van het apparaat
4.1 Beschrijving
De Variomat met aanraakbesturing is een pompgestuurd drukbehoud-,
ontgassings- en bijvulstation voor verwarmings- en koelwatersystemen.
Voornamelijk bestaat de Variomat uit een besturingseenheid met pompen en
tenminste één expansievat. Door een membraan wordt het expansievat gesplitst in
een lucht- en een waterkamer. Op dit manier wordt voorkomen, dat zuurstof in het
expansiewater binnendringt.
De Variomat met aanraakbesturing beschermt door het volgende:
•
optimalisatie van alle processen voor drukbehoud, ontgassing en bijvulling.
–
geen rechtstreeks aanzuigen van lucht door controle van het
drukbehoud met automatische bijvulling.
–
geen circulatieproblemen door luchtbellen in het systeemwater.
–
reductie van het corrosierisico door onttrekken van zuurstof uit het vul-
en bijvulwater.
370 — Nederlands
4.2 Overzicht
Variomat met aanraakbesturing en
twee compressoren
1 Hoofdschakelaar
2 Besturingseenheid
•
Pomp(en)
•
Besturing "Reflex Control
Touch"
Ventilatie "VE"
3
4.3 Identificatie
4.3.1 Typeplaatje
Op het typeplaatje is informatie aangegeven over fabrikant, bouwjaar,
fabricagenummer en de technische gegevens.
Informatie op het typeplaatje
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Typecode
Nr.
1 Naam van de
besturingseenheid
2 Aantal pompen
Basisvat "VG"
3
4 Nominaal volume
Volgvat "VF"
5
6 Nominaal volume
Variomat Touch — 22.07.2024
Variomat met aanraakbesturing en
een pomp
Ontgassingsklep "DV"
4
Volgvat "VF"
5
Basisvat "VF"
6
Vul- en aftapkraan "FD"
7
Niveaumeting "LIS"
8
Uitleg
Naam van het apparaat
Serienummer
Minimaal/maximaal toelaatbare druk
Maximaal toelaatbare
aanvoertemperatuur van het systeem
Min. / max. bedrijfstemperatuur (TS)
Jaar van fabricage
Max. systeemdruk
Minimale bedrijfsdruk ter plaatse
ingesteld
Typecode (voorbeeld)
Variomat VS 2- 1, VG 500 l, VF 500 l
1 2 3 4 5 6
