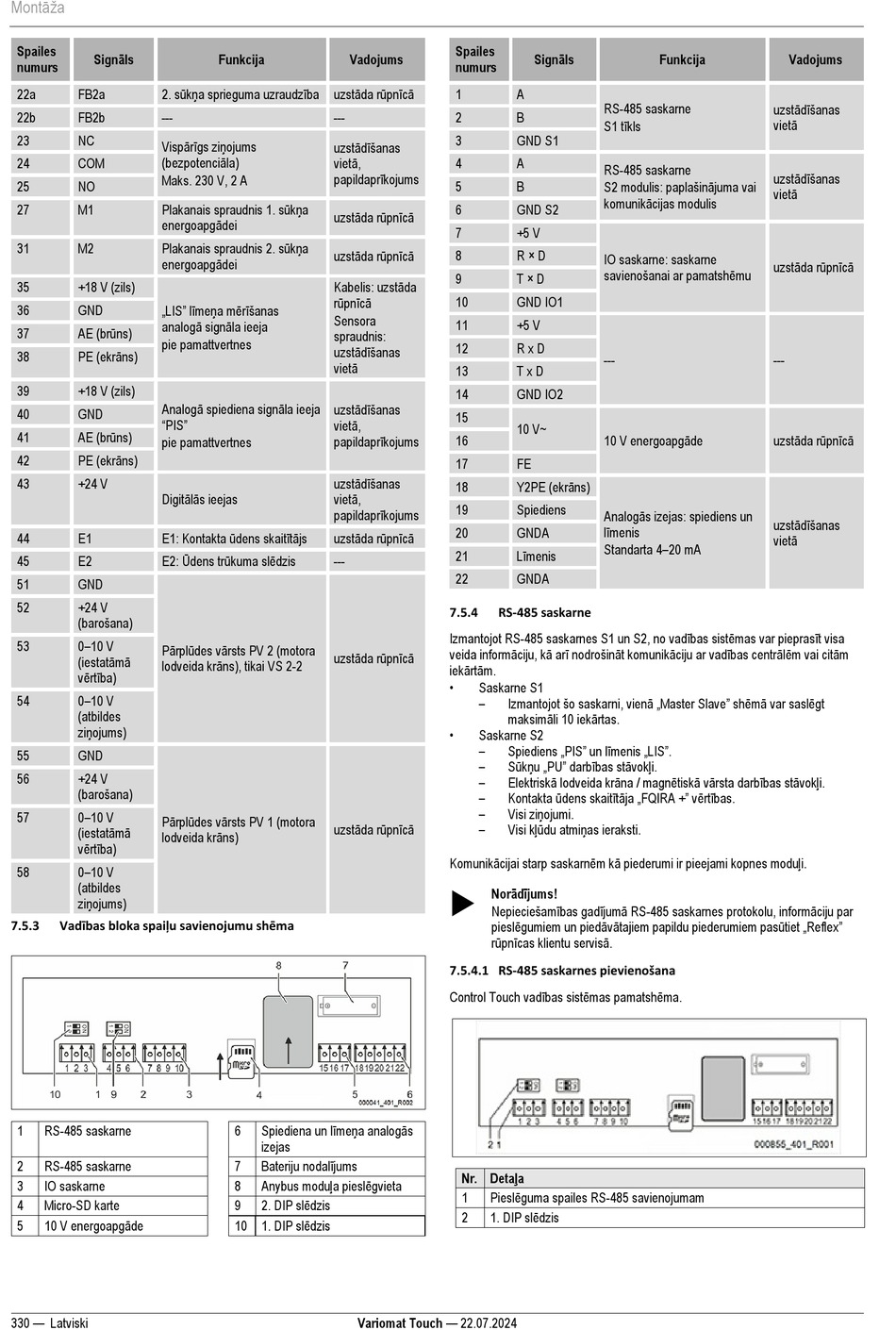

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 330

Montāža
Spailes
Signāls
numurs
2. sūkņa sprieguma uzraudzība
22a FB2a
22b FB2b ---
23 NC
Vispārīgs ziņojums
(bezpotenciāla)
24 COM
Maks. 230 V, 2 A
25 NO
Plakanais spraudnis 1. sūkņa
27 M1
energoapgādei
Plakanais spraudnis 2. sūkņa
31 M2
energoapgādei
35 +18 V (zils)
„LIS" līmeņa mērīšanas
36 GND
analogā signāla ieeja
AE (brūns)
37
pie pamattvertnes
PE (ekrāns)
38
39 +18 V (zils)
Analogā spiediena signāla ieeja
40 GND
"PIS"
AE (brūns)
41
pie pamattvertnes
PE (ekrāns)
42
43 +24 V
Digitālās ieejas
E1: Kontakta ūdens skaitītājs
44 E1
E2: Ūdens trūkuma slēdzis
45 E2
51 GND
52 +24 V
(barošana)
Pārplūdes vārsts PV 2 (motora
53 0–10 V
(iestatāmā
lodveida krāns), tikai VS 2-2
vērtība)
54 0–10 V
(atbildes
ziņojums)
55 GND
56 +24 V
(barošana)
57 0–10 V Pārplūdes vārsts PV 1 (motora
(iestatāmā
lodveida krāns)
vērtība)
58 0–10 V
(atbildes
ziņojums)
Vadības bloka spaiļu savienojumu shēma
7.5.3
1 RS-485 saskarne
2 RS-485 saskarne
3 IO saskarne
4 Micro-SD karte
10 V energoapgāde
5
330 — Latviski
Funkcija Vadojums
uzstāda rūpnīcā
---
uzstādīšanas
vietā,
papildaprīkojums
uzstāda rūpnīcā
uzstāda rūpnīcā
Kabelis: uzstāda
rūpnīcā
Sensora
spraudnis:
uzstādīšanas
vietā
uzstādīšanas
vietā,
papildaprīkojums
uzstādīšanas
vietā,
papildaprīkojums
uzstāda rūpnīcā
---
uzstāda rūpnīcā
uzstāda rūpnīcā
Spiediena un līmeņa analogās
6
izejas
Bateriju nodalījums
7
Anybus moduļa pieslēgvieta
8
2. DIP slēdzis
9
10 1. DIP slēdzis
Variomat Touch — 22.07.2024
Spailes
Signāls
numurs
1 A
RS-485 saskarne
2 B
S1 tīkls
3 GND S1
4 A
RS-485 saskarne
S2 modulis: paplašinājuma vai
5 B
komunikācijas modulis
6 GND S2
7 +5 V
8 R × D
IO saskarne: saskarne
savienošanai ar pamatshēmu
9 T × D
10 GND IO1
11 +5 V
12 R x D
---
13 T x D
14 GND IO2
15
10 V~
10 V energoapgāde
16
17 FE
Y2PE (ekrāns)
18
19 Spiediens
Analogās izejas: spiediens un
līmenis
20 GNDA
Standarta 4–20 mA
Līmenis
21
22 GNDA
7.5.4 RS-485 saskarne
Izmantojot RS-485 saskarnes S1 un S2, no vadības sistēmas var pieprasīt visa
veida informāciju, kā arī nodrošināt komunikāciju ar vadības centrālēm vai citām
iekārtām.
•
Saskarne S1
– Izmantojot šo saskarni, vienā „Master Slave" shēmā var saslēgt
maksimāli 10 iekārtas.
•
Saskarne S2
– Spiediens „PIS" un līmenis „LIS".
– Sūkņu „PU" darbības stāvokļi.
– Elektriskā lodveida krāna / magnētiskā vārsta darbības stāvokļi.
– Kontakta ūdens skaitītāja „FQIRA +" vērtības.
– Visi ziņojumi.
– Visi kļūdu atmiņas ieraksti.
Komunikācijai starp saskarnēm kā piederumi ir pieejami kopnes moduļi.
Norādījums!

Nepieciešamības gadījumā RS-485 saskarnes protokolu, informāciju par
pieslēgumiem un piedāvātajiem papildu piederumiem pasūtiet „Reflex"
rūpnīcas klientu servisā.
7.5.4.1 RS-485 saskarnes pievienošana
Control Touch vadības sistēmas pamatshēma.
Nr. Detaļa
Pieslēguma spailes RS-485 savienojumam
1
1. DIP slēdzis
2
Funkcija Vadojums
uzstādīšanas
vietā
uzstādīšanas
vietā
uzstāda rūpnīcā
---
uzstāda rūpnīcā
uzstādīšanas
vietā
