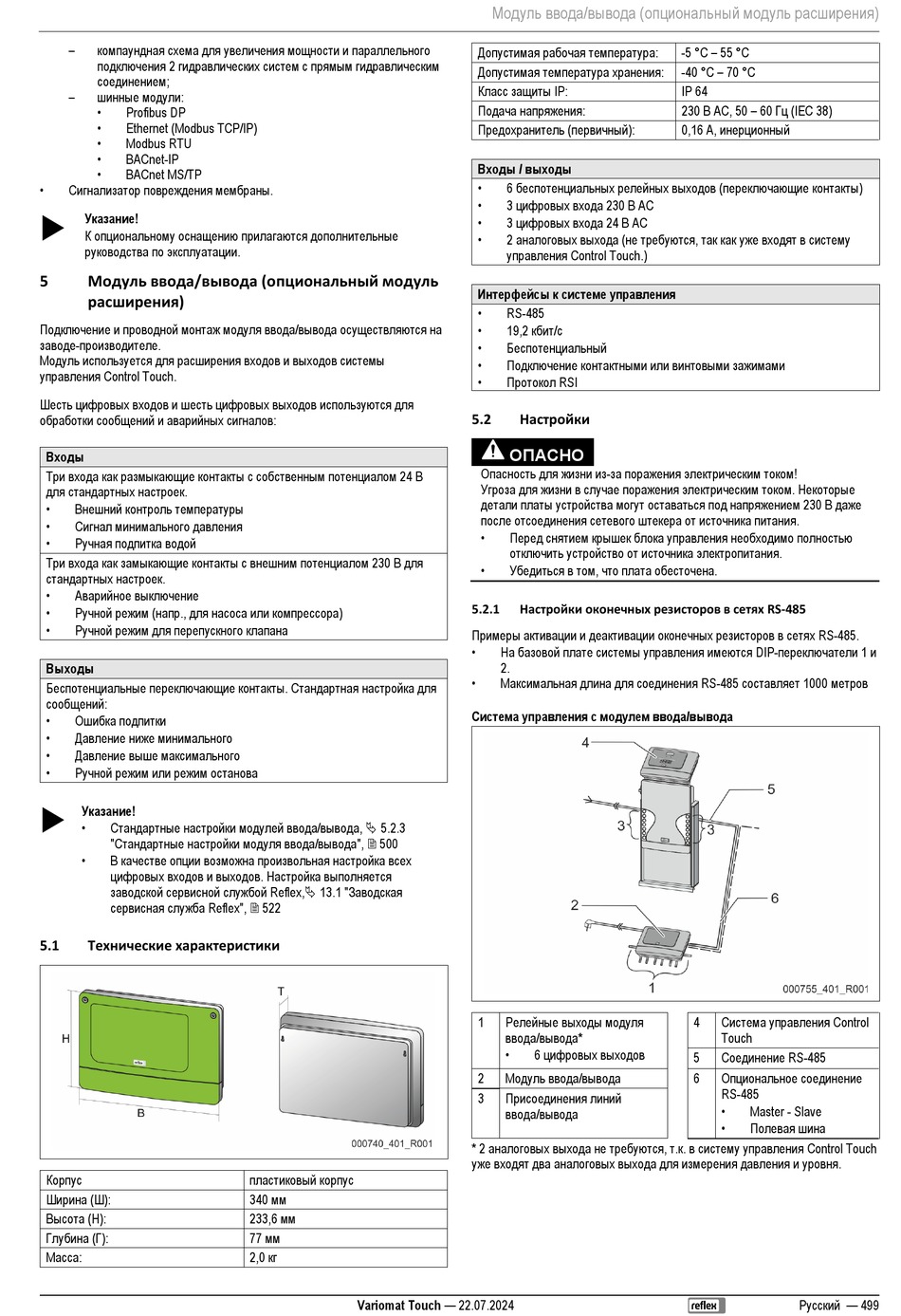

– компаундная схема для увеличения мощности и параллельного
подключения 2 гидравлических систем с прямым гидравлическим
соединением;
– шинные модули:
•
Profibus DP
•
Ethernet (Modbus TCP/IP)
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
• Сигнализатор повреждения мембраны.
Указание!

К опциональному оснащению прилагаются дополнительные
руководства по эксплуатации.
Модуль ввода/вывода (опциональный модуль
5
расширения)
Подключение и проводной монтаж модуля ввода/вывода осуществляются на
заводе-производителе.
Модуль используется для расширения входов и выходов системы
управления Control Touch.
Шесть цифровых входов и шесть цифровых выходов используются для
обработки сообщений и аварийных сигналов:
Входы
Три входа как размыкающие контакты с собственным потенциалом 24 В
для стандартных настроек.
• Внешний контроль температуры
• Сигнал минимального давления
• Ручная подпитка водой
Три входа как замыкающие контакты с внешним потенциалом 230 В для
стандартных настроек.
• Аварийное выключение
• Ручной режим (напр., для насоса или компрессора)
• Ручной режим для перепускного клапана
Выходы
Беспотенциальные переключающие контакты. Стандартная настройка для
сообщений:
• Ошибка подпитки
• Давление ниже минимального
• Давление выше максимального
• Ручной режим или режим останова
Указание!

• Стандартные настройки модулей ввода/вывода,  5.2.3
"Стандартные настройки модуля ввода/вывода",  500
• В качестве опции возможна произвольная настройка всех
цифровых входов и выходов. Настройка выполняется
заводской сервисной службой Reflex, 13.1 "Заводская
сервисная служба Reflex",  522
Технические характеристики
5.1
Корпус
Ширина (Ш):
Высота (H):
Глубина (Г):
Масса:
пластиковый корпус
340 мм
233,6 мм
77 мм
2,0 кг
Variomat Touch — 22.07.2024
Модуль ввода/вывода (опциональный модуль расширения)
Допустимая рабочая температура:
Допустимая температура хранения:
Класс защиты IP:
Подача напряжения:
Предохранитель (первичный):
Входы / выходы
• 6 беспотенциальных релейных выходов (переключающие контакты)
• 3 цифровых входа 230 В AC
• 3 цифровых входа 24 В AC
• 2 аналоговых выхода (не требуются, так как уже входят в систему
управления Control Touch.)
Интерфейсы к системе управления
•
RS-485
• 19,2 кбит/с
• Беспотенциальный
• Подключение контактными или винтовыми зажимами
• Протокол RSI
Настройки
5.2
ОПАСНО
Опасность для жизни из-за поражения электрическим током!
Угроза для жизни в случае поражения электрическим током. Некоторые
детали платы устройства могут оставаться под напряжением 230 В даже
после отсоединения сетевого штекера от источника питания.
• Перед снятием крышек блока управления необходимо полностью
отключить устройство от источника электропитания.
• Убедиться в том, что плата обесточена.
Настройки оконечных резисторов в сетях RS-485
5.2.1
Примеры активации и деактивации оконечных резисторов в сетях RS-485.
• На базовой плате системы управления имеются DIP-переключатели 1 и
2.
• Максимальная длина для соединения RS-485 составляет 1000 метров
Система управления с модулем ввода/вывода
Релейные выходы модуля
1
ввода/вывода*
• 6 цифровых выходов
Модуль ввода/вывода
2
Присоединения линий
3
ввода/вывода
* 2 аналоговых выхода не требуются, т.к. в систему управления Control Touch
уже входят два аналоговых выхода для измерения давления и уровня.
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 В AC, 50 – 60 Гц (IEC 38)
0,16 А, инерционный
Система управления Control
4
Touch
Соединение RS-485
5
Опциональное соединение
6
RS-485
•
Master - Slave
• Полевая шина
Русский — 499
