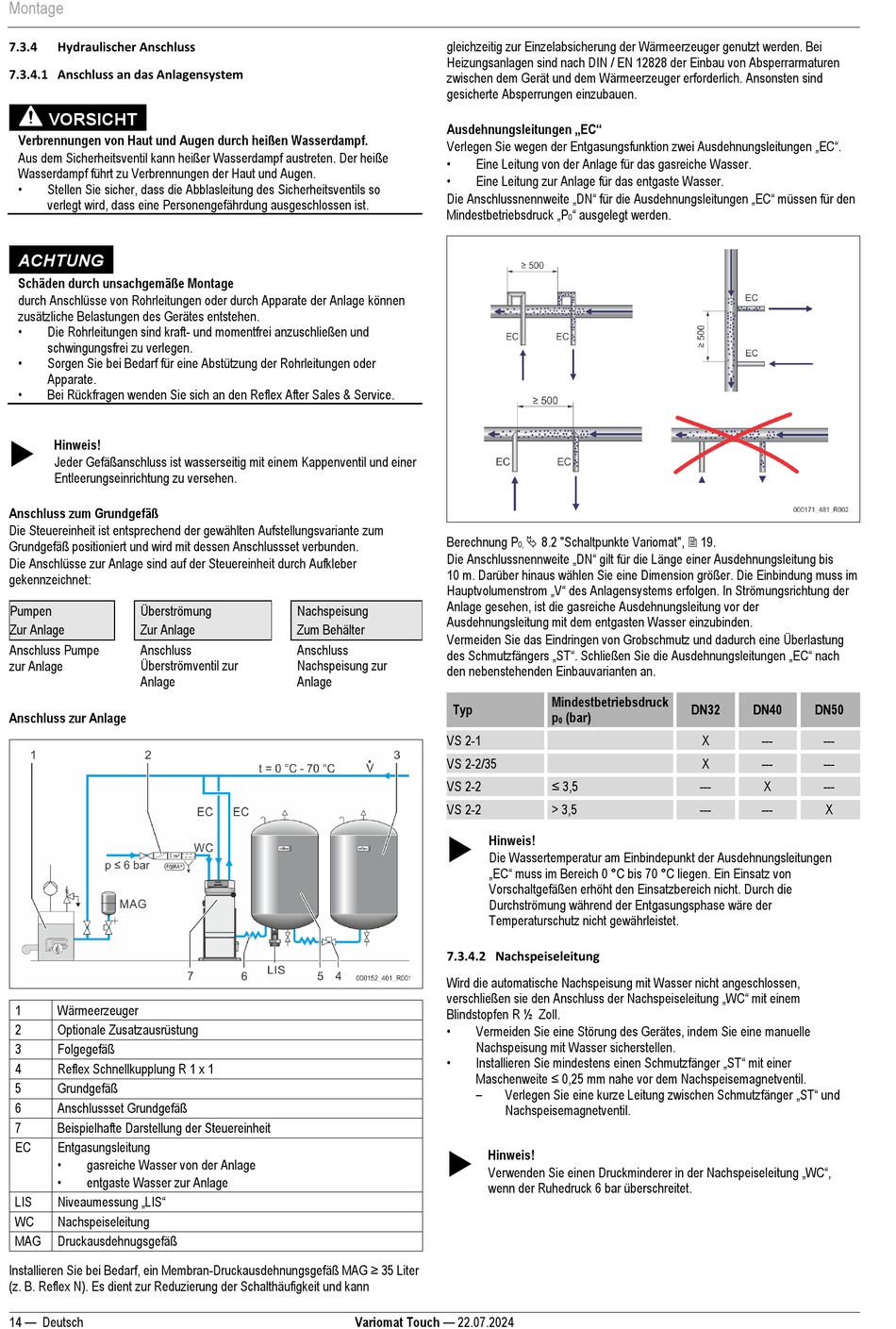

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 14

Montage
7.3.4 Hydraulischer Anschluss
7.3.4.1 Anschluss an das Anlagensystem
VORSICHT
Verbrennungen von Haut und Augen durch heißen Wasserdampf.
Aus dem Sicherheitsventil kann heißer Wasserdampf austreten. Der heiße
Wasserdampf führt zu Verbrennungen der Haut und Augen.
•
Stellen Sie sicher, dass die Abblasleitung des Sicherheitsventils so
verlegt wird, dass eine Personengefährdung ausgeschlossen ist.
ACHTUNG
Schäden durch unsachgemäße Montage
durch Anschlüsse von Rohrleitungen oder durch Apparate der Anlage können
zusätzliche Belastungen des Gerätes entstehen.
•
Die Rohrleitungen sind kraft- und momentfrei anzuschließen und
schwingungsfrei zu verlegen.
•
Sorgen Sie bei Bedarf für eine Abstützung der Rohrleitungen oder
Apparate.
•
Bei Rückfragen wenden Sie sich an den Reflex After Sales & Service.

Hinweis!
Jeder Gefäßanschluss ist wasserseitig mit einem Kappenventil und einer
Entleerungseinrichtung zu versehen.
Anschluss zum Grundgefäß
Die Steuereinheit ist entsprechend der gewählten Aufstellungsvariante zum
Grundgefäß positioniert und wird mit dessen Anschlussset verbunden.
Die Anschlüsse zur Anlage sind auf der Steuereinheit durch Aufkleber
gekennzeichnet:
Pumpen Überströmung
Zur Anlage Zur Anlage
Anschluss Pumpe Anschluss
zur Anlage Überströmventil zur
Anlage
Anschluss zur Anlage
1 Wärmeerzeuger
2 Optionale Zusatzausrüstung
3 Folgegefäß
4 Reflex Schnellkupplung R 1 x 1
5 Grundgefäß
6 Anschlussset Grundgefäß
7 Beispielhafte Darstellung der Steuereinheit
EC Entgasungsleitung
•
gasreiche Wasser von der Anlage
•
entgaste Wasser zur Anlage
Niveaumessung „LIS"
LIS
WC Nachspeiseleitung
MAG Druckausdehnugsgefäß
Installieren Sie bei Bedarf, ein Membran-Druckausdehnungsgefäß MAG ≥ 35 Liter
(z. B. Reflex N). Es dient zur Reduzierung der Schalthäufigkeit und kann
14 — Deutsch
gleichzeitig zur Einzelabsicherung der Wärmeerzeuger genutzt werden. Bei
Heizungsanlagen sind nach DIN / EN 12828 der Einbau von Absperrarmaturen
zwischen dem Gerät und dem Wärmeerzeuger erforderlich. Ansonsten sind
gesicherte Absperrungen einzubauen.
Ausdehnungsleitungen „EC"
Verlegen Sie wegen der Entgasungsfunktion zwei Ausdehnungsleitungen „EC".
•
•
Die Anschlussnennweite „DN" für die Ausdehnungsleitungen „EC" müssen für den
Mindestbetriebsdruck „P
Berechnung P
Die Anschlussnennweite „DN" gilt für die Länge einer Ausdehnungsleitung bis
10 m. Darüber hinaus wählen Sie eine Dimension größer. Die Einbindung muss im
Hauptvolumenstrom „V" des Anlagensystems erfolgen. In Strömungsrichtung der
Anlage gesehen, ist die gasreiche Ausdehnungsleitung vor der
Nachspeisung
Ausdehnungsleitung mit dem entgasten Wasser einzubinden.
Zum Behälter
Vermeiden Sie das Eindringen von Grobschmutz und dadurch eine Überlastung
Anschluss des Schmutzfängers „ST". Schließen Sie die Ausdehnungsleitungen „EC" nach
Nachspeisung zur
den nebenstehenden Einbauvarianten an.
Anlage
Typ
VS 2-1
VS 2-2/35
VS 2-2
VS 2-2

7.3.4.2 Nachspeiseleitung
Wird die automatische Nachspeisung mit Wasser nicht angeschlossen,
verschließen sie den Anschluss der Nachspeiseleitung „WC" mit einem
Blindstopfen R ½ Zoll.
•
•

Variomat Touch — 22.07.2024
Eine Leitung von der Anlage für das gasreiche Wasser.
Eine Leitung zur Anlage für das entgaste Wasser.
" ausgelegt werden.
0
 8.2 "Schaltpunkte Variomat",  19.
0,
Mindestbetriebsdruck
p (bar)
0
≤ 3,5
> 3,5
Hinweis!
Die Wassertemperatur am Einbindepunkt der Ausdehnungsleitungen
„EC" muss im Bereich 0 °C bis 70 °C liegen. Ein Einsatz von
Vorschaltgefäßen erhöht den Einsatzbereich nicht. Durch die
Durchströmung während der Entgasungsphase wäre der
Temperaturschutz nicht gewährleistet.
Vermeiden Sie eine Störung des Gerätes, indem Sie eine manuelle
Nachspeisung mit Wasser sicherstellen.
Installieren Sie mindestens einen Schmutzfänger „ST" mit einer
Maschenweite ≤ 0,25 mm nahe vor dem Nachspeisemagnetventil.
– Verlegen Sie eine kurze Leitung zwischen Schmutzfänger „ST" und
Nachspeisemagnetventil.
Hinweis!
Verwenden Sie einen Druckminderer in der Nachspeiseleitung „WC",
wenn der Ruhedruck 6 bar überschreitet.
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
