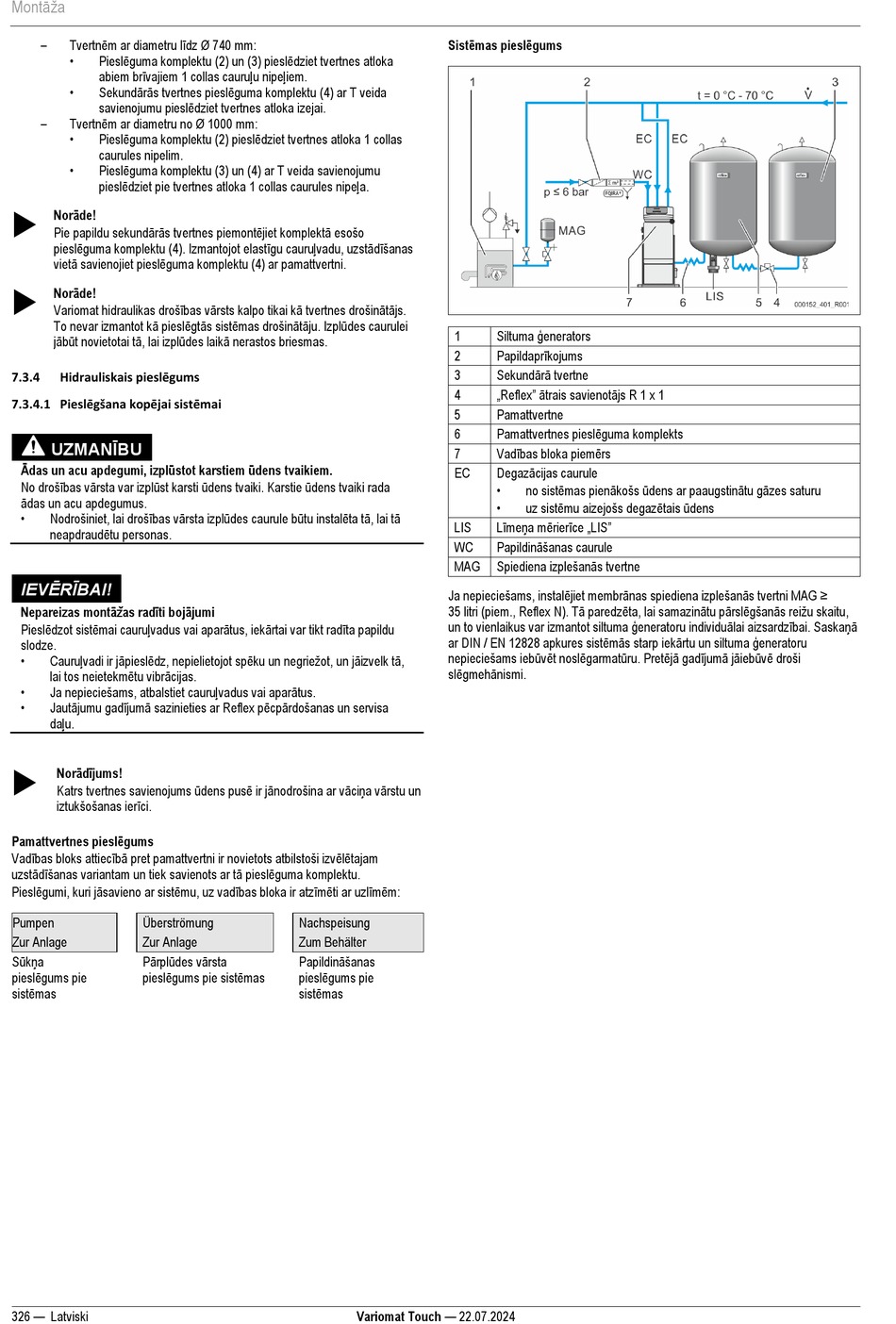

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 326

Montāža
– Tvertnēm ar diametru līdz Ø 740 mm:
• Pieslēguma komplektu (2) un (3) pieslēdziet tvertnes atloka
abiem brīvajiem 1 collas cauruļu nipeļiem.
• Sekundārās tvertnes pieslēguma komplektu (4) ar T veida
savienojumu pieslēdziet tvertnes atloka izejai.
– Tvertnēm ar diametru no Ø 1000 mm:
• Pieslēguma komplektu (2) pieslēdziet tvertnes atloka 1 collas
caurules nipelim.
• Pieslēguma komplektu (3) un (4) ar T veida savienojumu
pieslēdziet pie tvertnes atloka 1 collas caurules nipeļa.
Norāde!

Pie papildu sekundārās tvertnes piemontējiet komplektā esošo
pieslēguma komplektu (4). Izmantojot elastīgu cauruļvadu, uzstādīšanas
vietā savienojiet pieslēguma komplektu (4) ar pamattvertni.
Norāde!

Variomat hidraulikas drošības vārsts kalpo tikai kā tvertnes drošinātājs.
To nevar izmantot kā pieslēgtās sistēmas drošinātāju. Izplūdes caurulei
jābūt novietotai tā, lai izplūdes laikā nerastos briesmas.
Hidrauliskais pieslēgums
7.3.4
7.3.4.1 Pieslēgšana kopējai sistēmai
UZMANĪBU
Ādas un acu apdegumi, izplūstot karstiem ūdens tvaikiem.
No drošības vārsta var izplūst karsti ūdens tvaiki. Karstie ūdens tvaiki rada
ādas un acu apdegumus.
• Nodrošiniet, lai drošības vārsta izplūdes caurule būtu instalēta tā, lai tā
neapdraudētu personas.
IEVĒRĪBAI!
Nepareizas montāžas radīti bojājumi
Pieslēdzot sistēmai cauruļvadus vai aparātus, iekārtai var tikt radīta papildu
slodze.
• Cauruļvadi ir jāpieslēdz, nepielietojot spēku un negriežot, un jāizvelk tā,
lai tos neietekmētu vibrācijas.
• Ja nepieciešams, atbalstiet cauruļvadus vai aparātus.
• Jautājumu gadījumā sazinieties ar Reflex pēcpārdošanas un servisa
daļu.
Norādījums!

Katrs tvertnes savienojums ūdens pusē ir jānodrošina ar vāciņa vārstu un
iztukšošanas ierīci.
Pamattvertnes pieslēgums
Vadības bloks attiecībā pret pamattvertni ir novietots atbilstoši izvēlētajam
uzstādīšanas variantam un tiek savienots ar tā pieslēguma komplektu.
Pieslēgumi, kuri jāsavieno ar sistēmu, uz vadības bloka ir atzīmēti ar uzlīmēm:
Pumpen Überströmung
Zur Anlage Zur Anlage
Sūkņa Pārplūdes vārsta
pieslēgums pie
pieslēgums pie sistēmas
sistēmas
326 — Latviski
Sistēmas pieslēgums
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Ja nepieciešams, instalējiet membrānas spiediena izplešanās tvertni MAG ≥
35 litri (piem., Reflex N). Tā paredzēta, lai samazinātu pārslēgšanās reižu skaitu,
un to vienlaikus var izmantot siltuma ģeneratoru individuālai aizsardzībai. Saskaņā
ar DIN / EN 12828 apkures sistēmās starp iekārtu un siltuma ģeneratoru
nepieciešams iebūvēt noslēgarmatūru. Pretējā gadījumā jāiebūvē droši
slēgmehānismi.
Nachspeisung
Zum Behälter
Papildināšanas
pieslēgums pie
sistēmas
Variomat Touch — 22.07.2024
Siltuma ģenerators
Papildaprīkojums
Sekundārā tvertne
„Reflex" ātrais savienotājs R 1 x 1
Pamattvertne
Pamattvertnes pieslēguma komplekts
Vadības bloka piemērs
Degazācijas caurule
• no sistēmas pienākošs ūdens ar paaugstinātu gāzes saturu
• uz sistēmu aizejošs degazētais ūdens
Līmeņa mērierīce „LIS"
Papildināšanas caurule
Spiediena izplešanās tvertne
