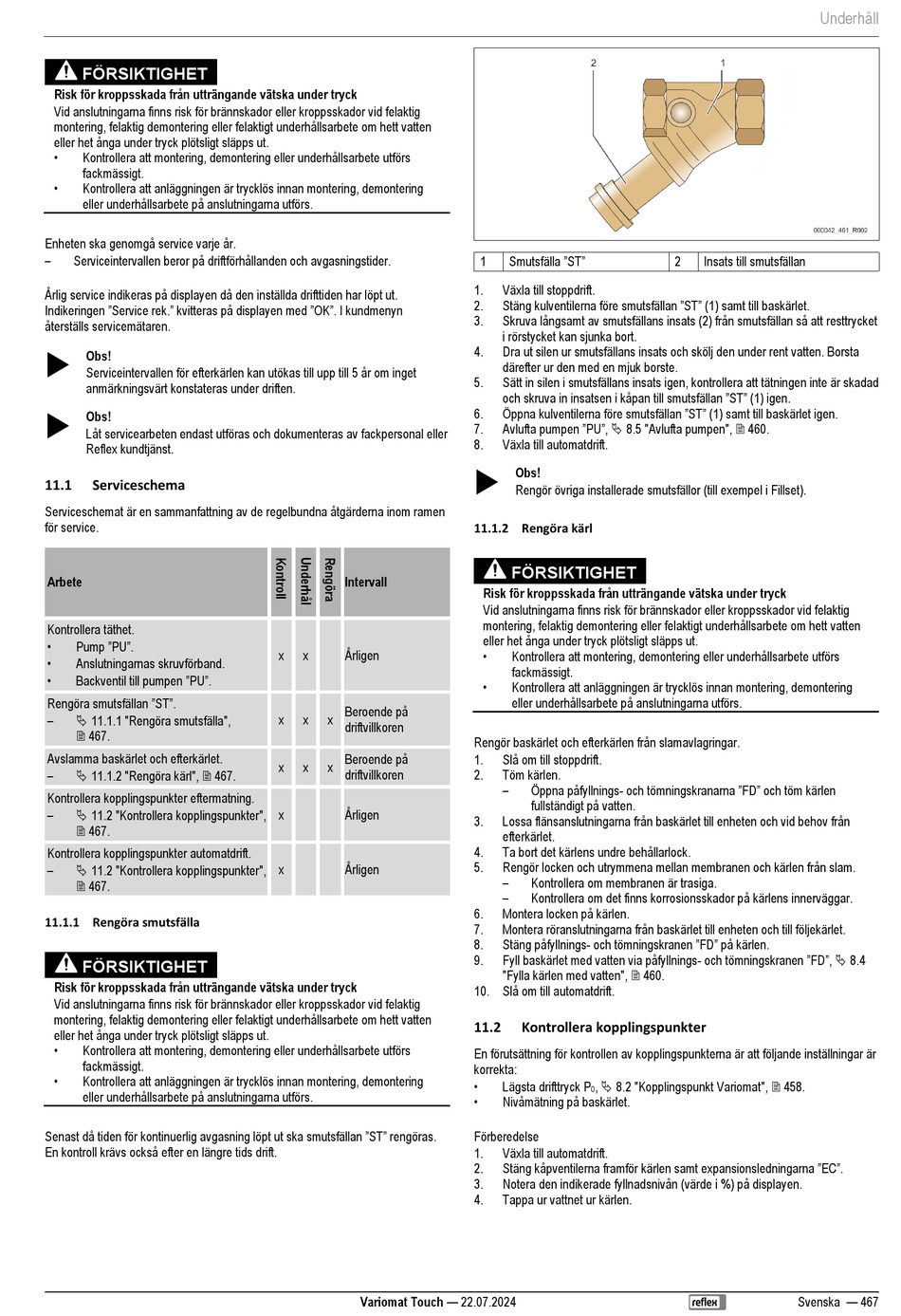

FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
Enheten ska genomgå service varje år.
–
Serviceintervallen beror på driftförhållanden och avgasningstider.
Årlig service indikeras på displayen då den inställda drifttiden har löpt ut.
Indikeringen "Service rek." kvitteras på displayen med "OK". I kundmenyn
återställs servicemätaren.

Obs!
Serviceintervallen för efterkärlen kan utökas till upp till 5 år om inget
anmärkningsvärt konstateras under driften.

Obs!
Låt servicearbeten endast utföras och dokumenteras av fackpersonal eller
Reflex kundtjänst.
11.1 Serviceschema
Serviceschemat är en sammanfattning av de regelbundna åtgärderna inom ramen
för service.
Arbete
Kontrollera täthet.
• Pump "PU".
•
Anslutningarnas skruvförband.
• Backventil till pumpen "PU".
Rengöra smutsfällan "ST".
–
 11.1.1 "Rengöra smutsfälla",
 467.
Avslamma baskärlet och efterkärlet.
–
 11.1.2 "Rengöra kärl",  467.
Kontrollera kopplingspunkter eftermatning.
–
 11.2 "Kontrollera kopplingspunkter",
 467.
Kontrollera kopplingspunkter automatdrift.
–
 11.2 "Kontrollera kopplingspunkter",
 467.
11.1.1 Rengöra smutsfälla
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
Senast då tiden för kontinuerlig avgasning löpt ut ska smutsfällan "ST" rengöras.
En kontroll krävs också efter en längre tids drift.
Intervall
x x Årligen
Beroende på
x x x
driftvillkoren
Beroende på
x x x
driftvillkoren
x Årligen
x Årligen
Variomat Touch — 22.07.2024
Smutsfälla "ST"
1
1. Växla till stoppdrift.
Stäng kulventilerna före smutsfällan "ST" (1) samt till baskärlet.
2.
3. Skruva långsamt av smutsfällans insats (2) från smutsfällan så att resttrycket
i rörstycket kan sjunka bort.
4. Dra ut silen ur smutsfällans insats och skölj den under rent vatten. Borsta
därefter ur den med en mjuk borste.
5. Sätt in silen i smutsfällans insats igen, kontrollera att tätningen inte är skadad
och skruva in insatsen i kåpan till smutsfällan "ST" (1) igen.
Öppna kulventilerna före smutsfällan "ST" (1) samt till baskärlet igen.
6.
Avlufta pumpen "PU",  8.5 "Avlufta pumpen",  460.
7.
8. Växla till automatdrift.

Obs!
Rengör övriga installerade smutsfällor (till exempel i Fillset).
11.1.2 Rengöra kärl
FÖRSIKTIGHET
Risk för kroppsskada från utträngande vätska under tryck
Vid anslutningarna finns risk för brännskador eller kroppsskador vid felaktig
montering, felaktig demontering eller felaktigt underhållsarbete om hett vatten
eller het ånga under tryck plötsligt släpps ut.
•
Kontrollera att montering, demontering eller underhållsarbete utförs
fackmässigt.
•
Kontrollera att anläggningen är trycklös innan montering, demontering
eller underhållsarbete på anslutningarna utförs.
Rengör baskärlet och efterkärlen från slamavlagringar.
1. Slå om till stoppdrift.
2. Töm kärlen.
– Öppna påfyllnings- och tömningskranarna "FD" och töm kärlen
fullständigt på vatten.
3. Lossa flänsanslutningarna från baskärlet till enheten och vid behov från
efterkärlet.
4. Ta bort det kärlens undre behållarlock.
5. Rengör locken och utrymmena mellan membranen och kärlen från slam.
–
Kontrollera om membranen är trasiga.
–
Kontrollera om det finns korrosionsskador på kärlens innerväggar.
6. Montera locken på kärlen.
7. Montera röranslutningarna från baskärlet till enheten och till följekärlet.
Stäng påfyllnings- och tömningskranen "FD" på kärlen.
8.
Fyll baskärlet med vatten via påfyllnings- och tömningskranen "FD",  8.4
9.
"Fylla kärlen med vatten",  460.
10. Slå om till automatdrift.
11.2 Kontrollera kopplingspunkter
En förutsättning för kontrollen av kopplingspunkterna är att följande inställningar är
korrekta:
•
,  8.2 "Kopplingspunkt Variomat",  458.
Lägsta drifttryck P
0
•
Nivåmätning på baskärlet.
Förberedelse
1. Växla till automatdrift.
Stäng kåpventilerna framför kärlen samt expansionsledningarna "EC".
2.
3. Notera den indikerade fyllnadsnivån (värde i %) på displayen.
4. Tappa ur vattnet ur kärlen.
Underhåll
2 Insats till smutsfällan
