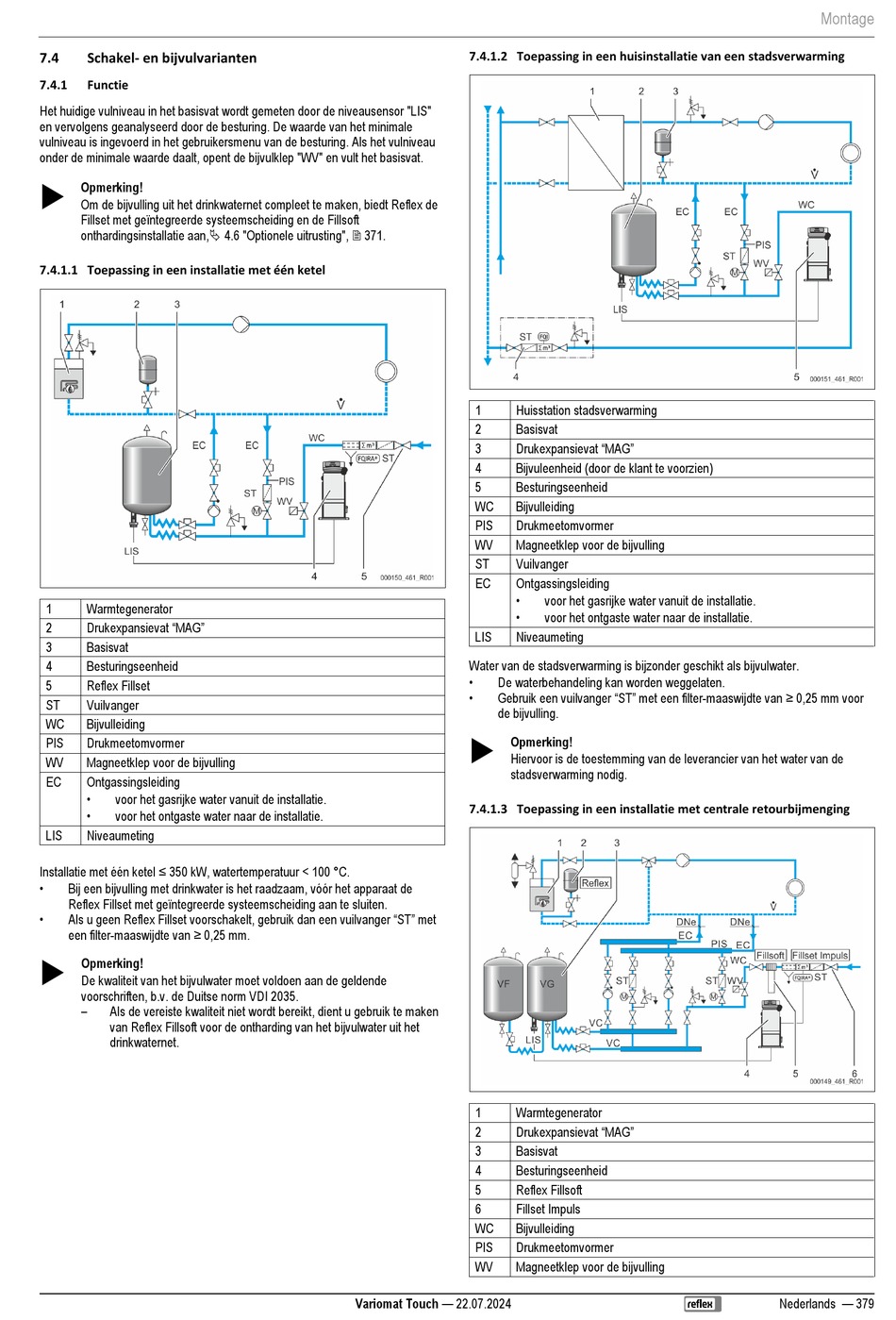

7.4 Schakel- en bijvulvarianten
7.4.1 Functie
Het huidige vulniveau in het basisvat wordt gemeten door de niveausensor "LIS"
en vervolgens geanalyseerd door de besturing. De waarde van het minimale
vulniveau is ingevoerd in het gebruikersmenu van de besturing. Als het vulniveau
onder de minimale waarde daalt, opent de bijvulklep "WV" en vult het basisvat.

Opmerking!
Om de bijvulling uit het drinkwaternet compleet te maken, biedt Reflex de
Fillset met geïntegreerde systeemscheiding en de Fillsoft
onthardingsinstallatie aan, 4.6 "Optionele uitrusting",  371.
7.4.1.1 Toepassing in een installatie met één ketel
1 Warmtegenerator
Drukexpansievat "MAG"
2
3 Basisvat
4 Besturingseenheid
5 Reflex Fillset
ST Vuilvanger
WC Bijvulleiding
PIS Drukmeetomvormer
WV Magneetklep voor de bijvulling
EC Ontgassingsleiding
•
voor het gasrijke water vanuit de installatie.
•
voor het ontgaste water naar de installatie.
LIS Niveaumeting
Installatie met één ketel ≤ 350 kW, watertemperatuur < 100 °C.
•
Bij een bijvulling met drinkwater is het raadzaam, vóór het apparaat de
Reflex Fillset met geïntegreerde systeemscheiding aan te sluiten.
• Als u geen Reflex Fillset voorschakelt, gebruik dan een vuilvanger "ST" met
een filter-maaswijdte van ≥ 0,25 mm.

Opmerking!
De kwaliteit van het bijvulwater moet voldoen aan de geldende
voorschriften, b.v. de Duitse norm VDI 2035.
–
Als de vereiste kwaliteit niet wordt bereikt, dient u gebruik te maken
van Reflex Fillsoft voor de ontharding van het bijvulwater uit het
drinkwaternet.
7.4.1.2 Toepassing in een huisinstallatie van een stadsverwarming
1 Huisstation stadsverwarming
2 Basisvat
Drukexpansievat "MAG"
3
4 Bijvuleenheid (door de klant te voorzien)
5 Besturingseenheid
WC Bijvulleiding
PIS Drukmeetomvormer
WV Magneetklep voor de bijvulling
ST Vuilvanger
EC Ontgassingsleiding
•
•
LIS Niveaumeting
Water van de stadsverwarming is bijzonder geschikt als bijvulwater.
•
De waterbehandeling kan worden weggelaten.
• Gebruik een vuilvanger "ST" met een filter-maaswijdte van ≥ 0,25 mm voor
de bijvulling.

Opmerking!
Hiervoor is de toestemming van de leverancier van het water van de
stadsverwarming nodig.
7.4.1.3 Toepassing in een installatie met centrale retourbijmenging
1 Warmtegenerator
Drukexpansievat "MAG"
2
3 Basisvat
4 Besturingseenheid
5 Reflex Fillsoft
6 Fillset Impuls
WC Bijvulleiding
PIS Drukmeetomvormer
WV Magneetklep voor de bijvulling
Variomat Touch — 22.07.2024
voor het gasrijke water vanuit de installatie.
voor het ontgaste water naar de installatie.
Montage
Nederlands — 379
