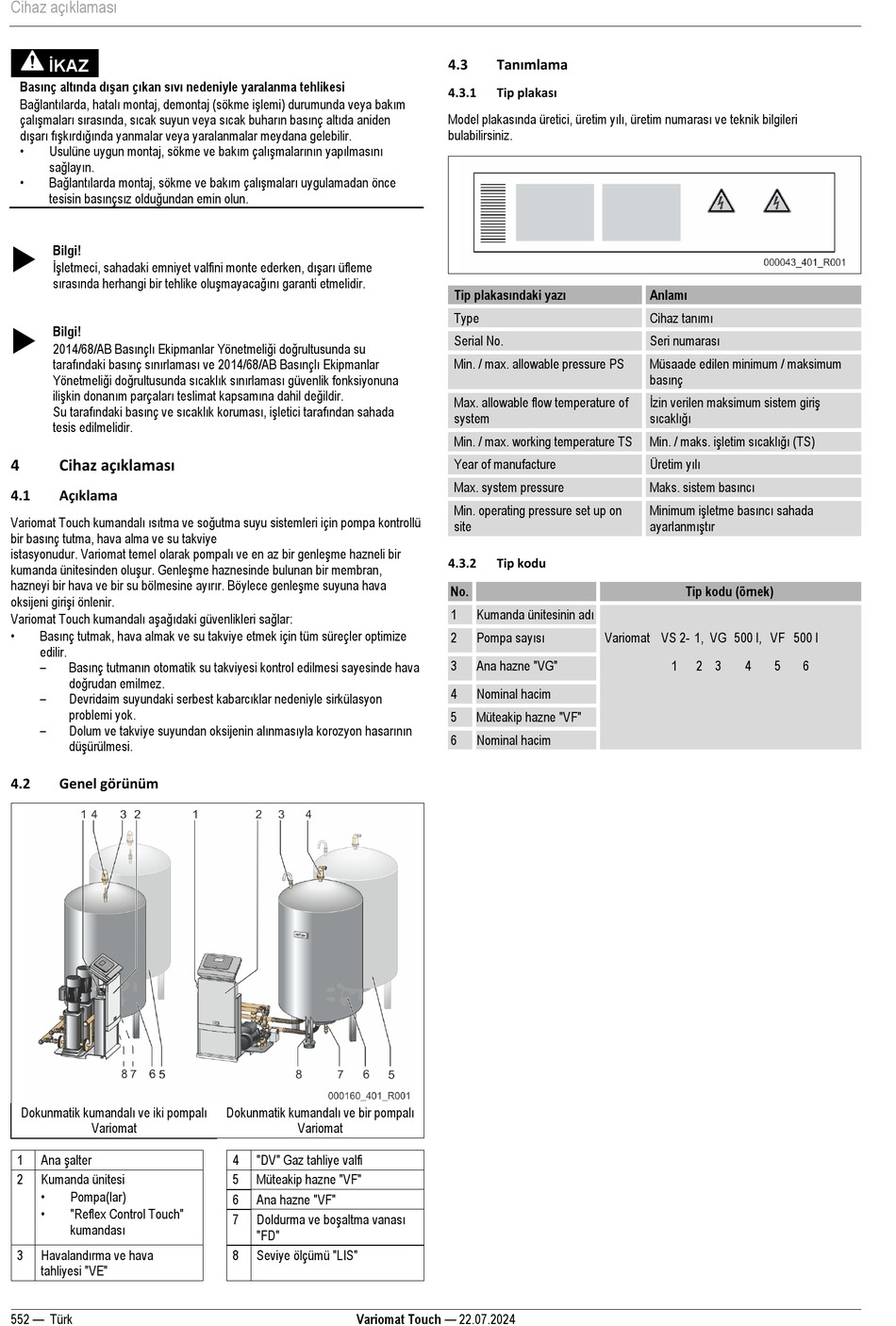

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 552

Cihaz açıklaması
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya bakım
çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda aniden
dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
• Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
• Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.

Bilgi!
İşletmeci, sahadaki emniyet valfini monte ederken, dışarı üfleme
sırasında herhangi bir tehlike oluşmayacağını garanti etmelidir.

Bilgi!
2014/68/AB Basınçlı Ekipmanlar Yönetmeliği doğrultusunda su
tarafındaki basınç sınırlaması ve 2014/68/AB Basınçlı Ekipmanlar
Yönetmeliği doğrultusunda sıcaklık sınırlaması güvenlik fonksiyonuna
ilişkin donanım parçaları teslimat kapsamına dahil değildir.
Su tarafındaki basınç ve sıcaklık koruması, işletici tarafından sahada
tesis edilmelidir.
Cihaz açıklaması
4
Açıklama
4.1
Variomat Touch kumandalı ısıtma ve soğutma suyu sistemleri için pompa kontrollü
bir basınç tutma, hava alma ve su takviye
istasyonudur. Variomat temel olarak pompalı ve en az bir genleşme hazneli bir
kumanda ünitesinden oluşur. Genleşme haznesinde bulunan bir membran,
hazneyi bir hava ve bir su bölmesine ayırır. Böylece genleşme suyuna hava
oksijeni girişi önlenir.
Variomat Touch kumandalı aşağıdaki güvenlikleri sağlar:
• Basınç tutmak, hava almak ve su takviye etmek için tüm süreçler optimize
edilir.
– Basınç tutmanın otomatik su takviyesi kontrol edilmesi sayesinde hava
doğrudan emilmez.
– Devridaim suyundaki serbest kabarcıklar nedeniyle sirkülasyon
problemi yok.
– Dolum ve takviye suyundan oksijenin alınmasıyla korozyon hasarının
düşürülmesi.
4.2 Genel görünüm
Dokunmatik kumandalı ve iki pompalı
Variomat
Ana şalter
1
2 Kumanda ünitesi
•
Pompa(lar)
•
"Reflex Control Touch"
kumandası
Havalandırma ve hava
3
tahliyesi "VE"
552 — Türk
Dokunmatik kumandalı ve bir pompalı
Variomat
4 "DV" Gaz tahliye valfi
5 Müteakip hazne "VF"
6 Ana hazne "VF"
Doldurma ve boşaltma vanası
7
"FD"
8 Seviye ölçümü "LIS"
Variomat Touch — 22.07.2024
Tanımlama
4.3
Tip plakası
4.3.1
Model plakasında üretici, üretim yılı, üretim numarası ve teknik bilgileri
bulabilirsiniz.
Tip plakasındaki yazı
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Tip kodu
No.
Kumanda ünitesinin adı
1
Pompa sayısı
2 Variomat VS 2- 1, VG 500 l, VF 500 l
3 Ana hazne "VG"
4 Nominal hacim
5 Müteakip hazne "VF"
6 Nominal hacim
Anlamı
Cihaz tanımı
Seri numarası
Müsaade edilen minimum / maksimum
basınç
İzin verilen maksimum sistem giriş
sıcaklığı
Min. / maks. işletim sıcaklığı (TS)
Üretim yılı
Maks. sistem basıncı
Minimum işletme basıncı sahada
ayarlanmıştır
Tip kodu (örnek)
1 2 3 4 5 6
