Montaż

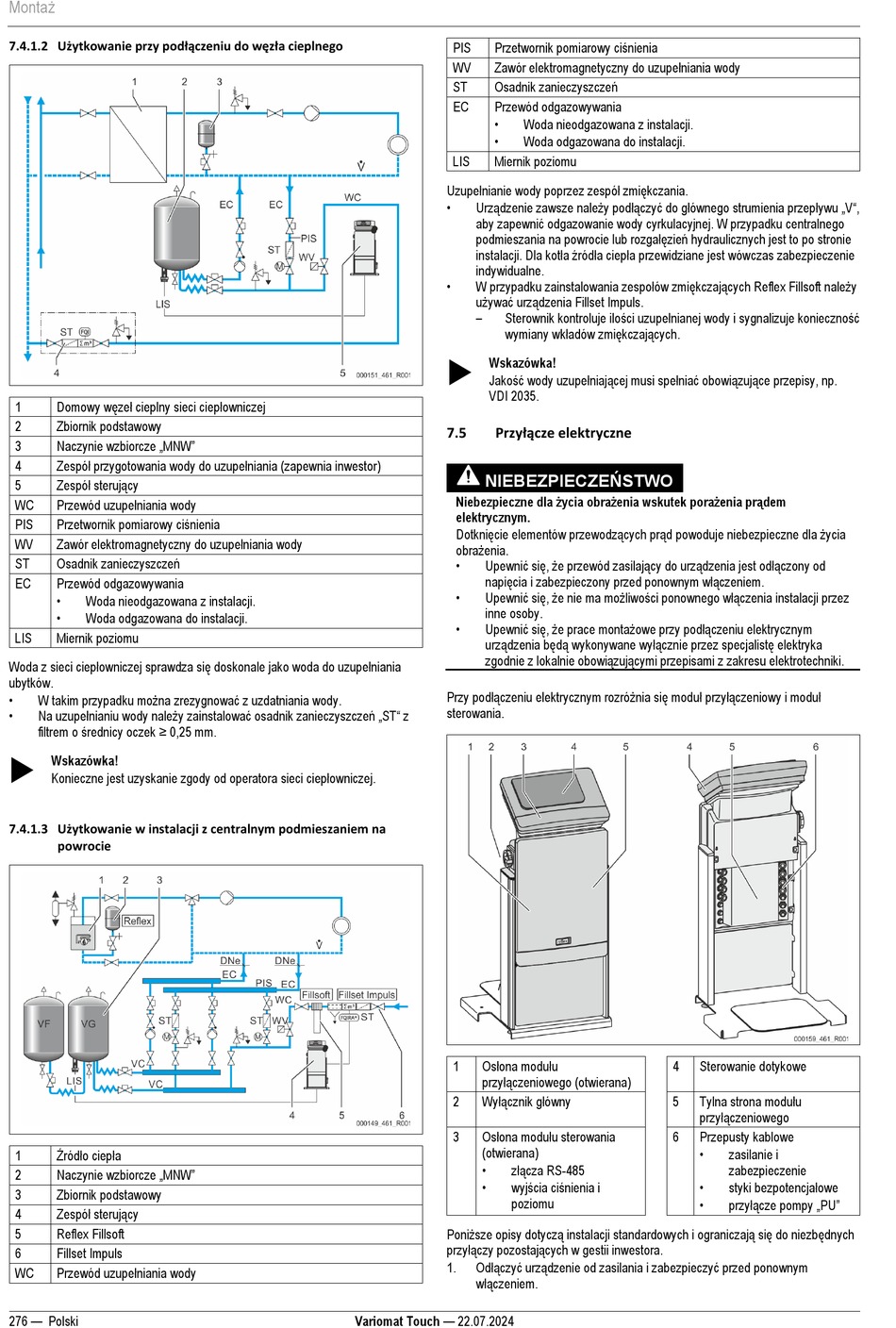

7.4.1.2 Użytkowanie przy podłączeniu do węzła cieplnego
Domowy węzeł cieplny sieci ciepłowniczej
1
2 Zbiornik podstawowy
Naczynie wzbiorcze „MNW"
3
Zespół przygotowania wody do uzupełniania (zapewnia inwestor)
4
Zespół sterujący
5
Przewód uzupełniania wody
WC
Przetwornik pomiarowy ciśnienia
PIS
Zawór elektromagnetyczny do uzupełniania wody
WV
Osadnik zanieczyszczeń
ST
EC Przewód odgazowywania
•
Woda nieodgazowana z instalacji.
•
Woda odgazowana do instalacji.
LIS Miernik poziomu
Woda z sieci ciepłowniczej sprawdza się doskonale jako woda do uzupełniania
ubytków.
• W takim przypadku można zrezygnować z uzdatniania wody.
• Na uzupełnianiu wody należy zainstalować osadnik zanieczyszczeń „ST" z
filtrem o średnicy oczek ≥ 0,25 mm.

Wskazówka!
Konieczne jest uzyskanie zgody od operatora sieci ciepłowniczej.
7.4.1.3 Użytkowanie w instalacji z centralnym podmieszaniem na
powrocie
Źródło ciepła
1
Naczynie wzbiorcze „MNW"
2
3 Zbiornik podstawowy
Zespół sterujący
4
5 Reflex Fillsoft
6 Fillset Impuls
Przewód uzupełniania wody
WC
276 — Polski
Przetwornik pomiarowy ciśnienia
PIS
Zawór elektromagnetyczny do uzupełniania wody
WV
Osadnik zanieczyszczeń
ST
EC Przewód odgazowywania
•
Woda nieodgazowana z instalacji.
•
Woda odgazowana do instalacji.
LIS Miernik poziomu
Uzupełnianie wody poprzez zespół zmiękczania.
• Urządzenie zawsze należy podłączyć do głównego strumienia przepływu „V",
aby zapewnić odgazowanie wody cyrkulacyjnej. W przypadku centralnego
podmieszania na powrocie lub rozgałęzień hydraulicznych jest to po stronie
instalacji. Dla kotła źródła ciepła przewidziane jest wówczas zabezpieczenie
indywidualne.
• W przypadku zainstalowania zespołów zmiękczających Reflex Fillsoft należy
używać urządzenia Fillset Impuls.
– Sterownik kontroluje ilości uzupełnianej wody i sygnalizuje konieczność
wymiany wkładów zmiękczających.

Wskazówka!
Jakość wody uzupełniającej musi spełniać obowiązujące przepisy, np.
VDI 2035.
Przyłącze elektryczne
7.5
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem
elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla życia
obrażenia.
• Upewnić się, że przewód zasilający do urządzenia jest odłączony od
napięcia i zabezpieczony przed ponownym włączeniem.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji przez
inne osoby.
• Upewnić się, że prace montażowe przy podłączeniu elektrycznym
urządzenia będą wykonywane wyłącznie przez specjalistę elektryka
zgodnie z lokalnie obowiązującymi przepisami z zakresu elektrotechniki.
Przy podłączeniu elektrycznym rozróżnia się moduł przyłączeniowy i moduł
sterowania.
Osłona modułu
1
przyłączeniowego (otwierana)
Wyłącznik główny
2
Osłona modułu sterowania
3
(otwierana)
• złącza RS-485
• wyjścia ciśnienia i
poziomu
Poniższe opisy dotyczą instalacji standardowych i ograniczają się do niezbędnych
przyłączy pozostających w gestii inwestora.
Odłączyć urządzenie od zasilania i zabezpieczyć przed ponownym
1.
włączeniem.
Variomat Touch — 22.07.2024
4 Sterowanie dotykowe
Tylna strona modułu
5
przyłączeniowego
6 Przepusty kablowe
•
zasilanie i
zabezpieczenie
• styki bezpotencjałowe
• przyłącze pompy „PU"
