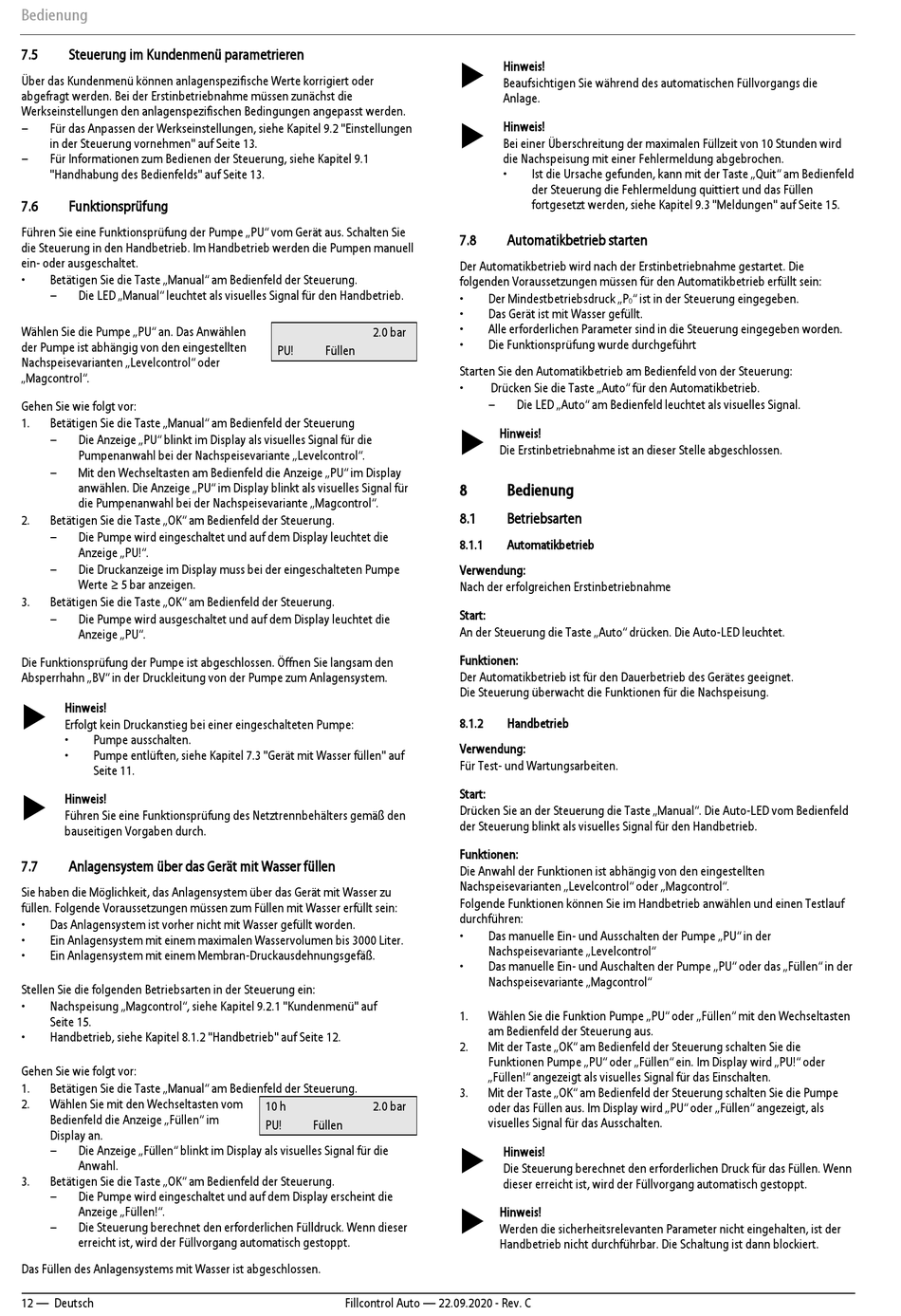

Bedienung
7.5
Steuerung im Kundenmenü parametrieren
Über das Kundenmenü können anlagenspezifische Werte korrigiert oder
abgefragt werden. Bei der Erstinbetriebnahme müssen zunächst die
Werkseinstellungen den anlagenspezifischen Bedingungen angepasst werden.
–
Für das Anpassen der Werkseinstellungen, siehe Kapitel 9.2 "Einstellungen
in der Steuerung vornehmen" auf Seite 13.
–
Für Informationen zum Bedienen der Steuerung, siehe Kapitel 9.1
"Handhabung des Bedienfelds" auf Seite 13.
7.6
Funktionsprüfung
Führen Sie eine Funktionsprüfung der Pumpe „PU" vom Gerät aus. Schalten Sie
die Steuerung in den Handbetrieb. Im Handbetrieb werden die Pumpen manuell
ein- oder ausgeschaltet.
•
Betätigen Sie die Taste „Manual" am Bedienfeld der Steuerung.
–
Die LED „Manual" leuchtet als visuelles Signal für den Handbetrieb.
Wählen Sie die Pumpe „PU" an. Das Anwählen
der Pumpe ist abhängig von den eingestellten
Nachspeisevarianten „Levelcontrol" oder
„Magcontrol".
Gehen Sie wie folgt vor:
1.
Betätigen Sie die Taste „Manual" am Bedienfeld der Steuerung
–
Die Anzeige „PU" blinkt im Display als visuelles Signal für die
Pumpenanwahl bei der Nachspeisevariante „Levelcontrol".
–
Mit den Wechseltasten am Bedienfeld die Anzeige „PU" im Display
anwählen. Die Anzeige „PU" im Display blinkt als visuelles Signal für
die Pumpenanwahl bei der Nachspeisevariante „Magcontrol".
2.
Betätigen Sie die Taste „OK" am Bedienfeld der Steuerung.
–
Die Pumpe wird eingeschaltet und auf dem Display leuchtet die
Anzeige „PU!".
–
Die Druckanzeige im Display muss bei der eingeschalteten Pumpe
Werte ≥ 5 bar anzeigen.
3.
Betätigen Sie die Taste „OK" am Bedienfeld der Steuerung.
–
Die Pumpe wird ausgeschaltet und auf dem Display leuchtet die
Anzeige „PU".
Die Funktionsprüfung der Pumpe ist abgeschlossen. Öffnen Sie langsam den
Absperrhahn „BV" in der Druckleitung von der Pumpe zum Anlagensystem.
Hinweis!
Erfolgt kein Druckanstieg bei einer eingeschalteten Pumpe:
•
Pumpe ausschalten.
•
Pumpe entlüften, siehe Kapitel 7.3 "Gerät mit Wasser füllen" auf
Seite 11.
Hinweis!
Führen Sie eine Funktionsprüfung des Netztrennbehälters gemäß den
bauseitigen Vorgaben durch.
7.7
Anlagensystem über das Gerät mit Wasser füllen
Sie haben die Möglichkeit, das Anlagensystem über das Gerät mit Wasser zu
füllen. Folgende Voraussetzungen müssen zum Füllen mit Wasser erfüllt sein:
•
Das Anlagensystem ist vorher nicht mit Wasser gefüllt worden.
•
Ein Anlagensystem mit einem maximalen Wasservolumen bis 3000 Liter.
•
Ein Anlagensystem mit einem Membran-Druckausdehnungsgefäß.
Stellen Sie die folgenden Betriebsarten in der Steuerung ein:
•
Nachspeisung „Magcontrol", siehe Kapitel 9.2.1 "Kundenmenü" auf
Seite 15.
•
Handbetrieb, siehe Kapitel 8.1.2 "Handbetrieb" auf Seite 12.
Gehen Sie wie folgt vor:
1.
Betätigen Sie die Taste „Manual" am Bedienfeld der Steuerung.
2.
Wählen Sie mit den Wechseltasten vom
Bedienfeld die Anzeige „Füllen" im
Display an.
–
Die Anzeige „Füllen" blinkt im Display als visuelles Signal für die
Anwahl.
3.
Betätigen Sie die Taste „OK" am Bedienfeld der Steuerung.
–
Die Pumpe wird eingeschaltet und auf dem Display erscheint die
Anzeige „Füllen!".
–
Die Steuerung berechnet den erforderlichen Fülldruck. Wenn dieser
erreicht ist, wird der Füllvorgang automatisch gestoppt.
Das Füllen des Anlagensystems mit Wasser ist abgeschlossen.
12 — Deutsch
2.0 bar
PU!
Füllen
10 h
2.0 bar
PU!
Füllen
Fillcontrol Auto — 22.09.2020 - Rev. C
Hinweis!
Beaufsichtigen Sie während des automatischen Füllvorgangs die
Anlage.
Hinweis!
Bei einer Überschreitung der maximalen Füllzeit von 10 Stunden wird
die Nachspeisung mit einer Fehlermeldung abgebrochen.
•
Ist die Ursache gefunden, kann mit der Taste „Quit" am Bedienfeld
der Steuerung die Fehlermeldung quittiert und das Füllen
fortgesetzt werden, siehe Kapitel 9.3 "Meldungen" auf Seite 15.
7.8
Automatikbetrieb starten
Der Automatikbetrieb wird nach der Erstinbetriebnahme gestartet. Die
folgenden Voraussetzungen müssen für den Automatikbetrieb erfüllt sein:
•
Der Mindestbetriebsdruck „P
0
•
Das Gerät ist mit Wasser gefüllt.
•
Alle erforderlichen Parameter sind in die Steuerung eingegeben worden.
•
Die Funktionsprüfung wurde durchgeführt
Starten Sie den Automatikbetrieb am Bedienfeld von der Steuerung:
•
Drücken Sie die Taste „Auto" für den Automatikbetrieb.
–
Die LED „Auto" am Bedienfeld leuchtet als visuelles Signal.
Hinweis!
Die Erstinbetriebnahme ist an dieser Stelle abgeschlossen.
8
Bedienung
8.1
Betriebsarten
8.1.1
Automatikbetrieb
Verwendung:
Nach der erfolgreichen Erstinbetriebnahme
Start:
An der Steuerung die Taste „Auto" drücken. Die Auto-LED leuchtet.
Funktionen:
Der Automatikbetrieb ist für den Dauerbetrieb des Gerätes geeignet.
Die Steuerung überwacht die Funktionen für die Nachspeisung.
8.1.2
Handbetrieb
Verwendung:
Für Test- und Wartungsarbeiten.
Start:
Drücken Sie an der Steuerung die Taste „Manual". Die Auto-LED vom Bedienfeld
der Steuerung blinkt als visuelles Signal für den Handbetrieb.
Funktionen:
Die Anwahl der Funktionen ist abhängig von den eingestellten
Nachspeisevarianten „Levelcontrol" oder „Magcontrol".
Folgende Funktionen können Sie im Handbetrieb anwählen und einen Testlauf
durchführen:
•
Das manuelle Ein- und Ausschalten der Pumpe „PU" in der
Nachspeisevariante „Levelcontrol"
•
Das manuelle Ein- und Auschalten der Pumpe „PU" oder das „Füllen" in der
Nachspeisevariante „Magcontrol"
1.
Wählen Sie die Funktion Pumpe „PU" oder „Füllen" mit den Wechseltasten
am Bedienfeld der Steuerung aus.
2.
Mit der Taste „OK" am Bedienfeld der Steuerung schalten Sie die
Funktionen Pumpe „PU" oder „Füllen" ein. Im Display wird „PU!" oder
„Füllen!" angezeigt als visuelles Signal für das Einschalten.
3.
Mit der Taste „OK" am Bedienfeld der Steuerung schalten Sie die Pumpe
oder das Füllen aus. Im Display wird „PU" oder „Füllen" angezeigt, als
visuelles Signal für das Ausschalten.
Hinweis!
Die Steuerung berechnet den erforderlichen Druck für das Füllen. Wenn
dieser erreicht ist, wird der Füllvorgang automatisch gestoppt.
Hinweis!
Werden die sicherheitsrelevanten Parameter nicht eingehalten, ist der
Handbetrieb nicht durchführbar. Die Schaltung ist dann blockiert.
" ist in der Steuerung eingegeben.
