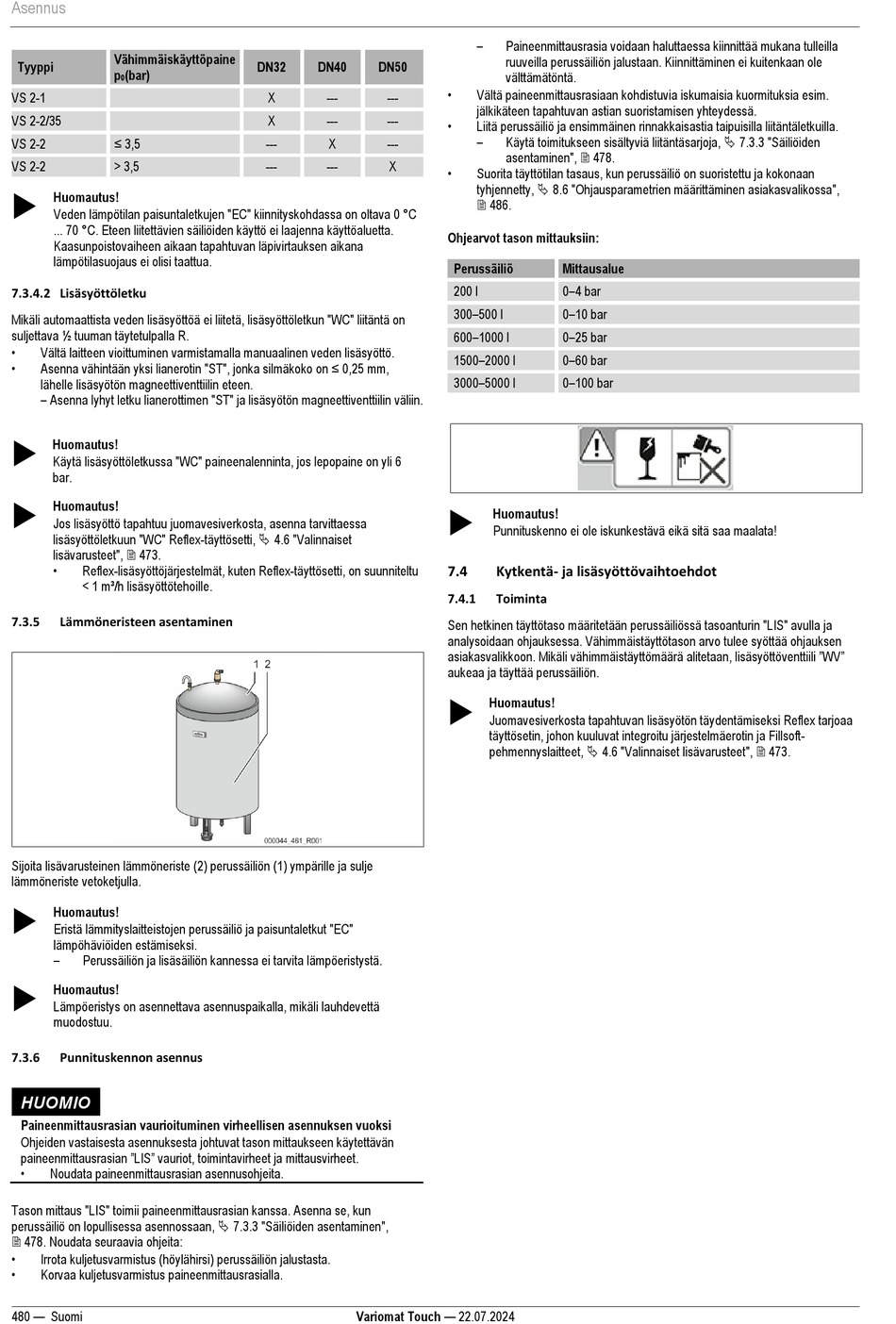

Asennus
Vähimmäiskäyttöpaine
Tyyppi
p (bar)
0
VS 2-1
VS 2-2/35
≤ 3,5
VS 2-2
VS 2-2 > 3,5

Huomautus!
Veden lämpötilan paisuntaletkujen "EC" kiinnityskohdassa on oltava 0 °C
... 70 °C. Eteen liitettävien säiliöiden käyttö ei laajenna käyttöaluetta.
Kaasunpoistovaiheen aikaan tapahtuvan läpivirtauksen aikana
lämpötilasuojaus ei olisi taattua.
7.3.4.2 Lisäsyöttöletku
Mikäli automaattista veden lisäsyöttöä ei liitetä, lisäsyöttöletkun "WC" liitäntä on
suljettava ½ tuuman täytetulpalla R.
•
Vältä laitteen vioittuminen varmistamalla manuaalinen veden lisäsyöttö.
• Asenna vähintään yksi lianerotin "ST", jonka silmäkoko on ≤ 0,25 mm,
lähelle lisäsyötön magneettiventtiilin eteen.
– Asenna lyhyt letku lianerottimen "ST" ja lisäsyötön magneettiventtiilin väliin.

Huomautus!
Käytä lisäsyöttöletkussa "WC" paineenalenninta, jos lepopaine on yli 6
bar.

Huomautus!
Jos lisäsyöttö tapahtuu juomavesiverkosta, asenna tarvittaessa
lisäsyöttöletkuun "WC" Reflex-täyttösetti,  4.6 "Valinnaiset
lisävarusteet",  473.
•
Reflex-lisäsyöttöjärjestelmät, kuten Reflex-täyttösetti, on suunniteltu
< 1 m³/h lisäsyöttötehoille.
7.3.5 Lämmöneristeen asentaminen
Sijoita lisävarusteinen lämmöneriste (2) perussäiliön (1) ympärille ja sulje
lämmöneriste vetoketjulla.

Huomautus!
Eristä lämmityslaitteistojen perussäiliö ja paisuntaletkut "EC"
lämpöhäviöiden estämiseksi.
–
Perussäiliön ja lisäsäiliön kannessa ei tarvita lämpöeristystä.

Huomautus!
Lämpöeristys on asennettava asennuspaikalla, mikäli lauhdevettä
muodostuu.
7.3.6 Punnituskennon asennus
HUOMIO
Paineenmittausrasian vaurioituminen virheellisen asennuksen vuoksi
Ohjeiden vastaisesta asennuksesta johtuvat tason mittaukseen käytettävän
paineenmittausrasian "LIS" vauriot, toimintavirheet ja mittausvirheet.
•
Noudata paineenmittausrasian asennusohjeita.
Tason mittaus "LIS" toimii paineenmittausrasian kanssa. Asenna se, kun
perussäiliö on lopullisessa asennossaan,  7.3.3 "Säiliöiden asentaminen",
 478. Noudata seuraavia ohjeita:
•
Irrota kuljetusvarmistus (höylähirsi) perussäiliön jalustasta.
•
Korvaa kuljetusvarmistus paineenmittausrasialla.
480 — Suomi
DN32 DN40 DN50
X --- ---
X --- ---
--- X ---
--- --- X
Variomat Touch — 22.07.2024
–
Paineenmittausrasia voidaan haluttaessa kiinnittää mukana tulleilla
ruuveilla perussäiliön jalustaan. Kiinnittäminen ei kuitenkaan ole
välttämätöntä.
•
Vältä paineenmittausrasiaan kohdistuvia iskumaisia kuormituksia esim.
jälkikäteen tapahtuvan astian suoristamisen yhteydessä.
•
Liitä perussäiliö ja ensimmäinen rinnakkaisastia taipuisilla liitäntäletkuilla.
–
Käytä toimitukseen sisältyviä liitäntäsarjoja,  7.3.3 "Säiliöiden
asentaminen",  478.
•
Suorita täyttötilan tasaus, kun perussäiliö on suoristettu ja kokonaan
tyhjennetty,  8.6 "Ohjausparametrien määrittäminen asiakasvalikossa",
 486.
Ohjearvot tason mittauksiin:
Perussäiliö Mittausalue
200 l 0–4 bar
300–500 l 0–10 bar
600–1000 l 0–25 bar
1500–2000 l 0–60 bar
3000–5000 l 0–100 bar

Huomautus!
Punnituskenno ei ole iskunkestävä eikä sitä saa maalata!
7.4 Kytkentä- ja lisäsyöttövaihtoehdot
7.4.1 Toiminta
Sen hetkinen täyttötaso määritetään perussäiliössä tasoanturin "LIS" avulla ja
analysoidaan ohjauksessa. Vähimmäistäyttötason arvo tulee syöttää ohjauksen
asiakasvalikkoon. Mikäli vähimmäistäyttömäärä alitetaan, lisäsyöttöventtiili "WV"
aukeaa ja täyttää perussäiliön.

Huomautus!
Juomavesiverkosta tapahtuvan lisäsyötön täydentämiseksi Reflex tarjoaa
täyttösetin, johon kuuluvat integroitu järjestelmäerotin ja Fillsoft-
pehmennyslaitteet,  4.6 "Valinnaiset lisävarusteet",  473.
