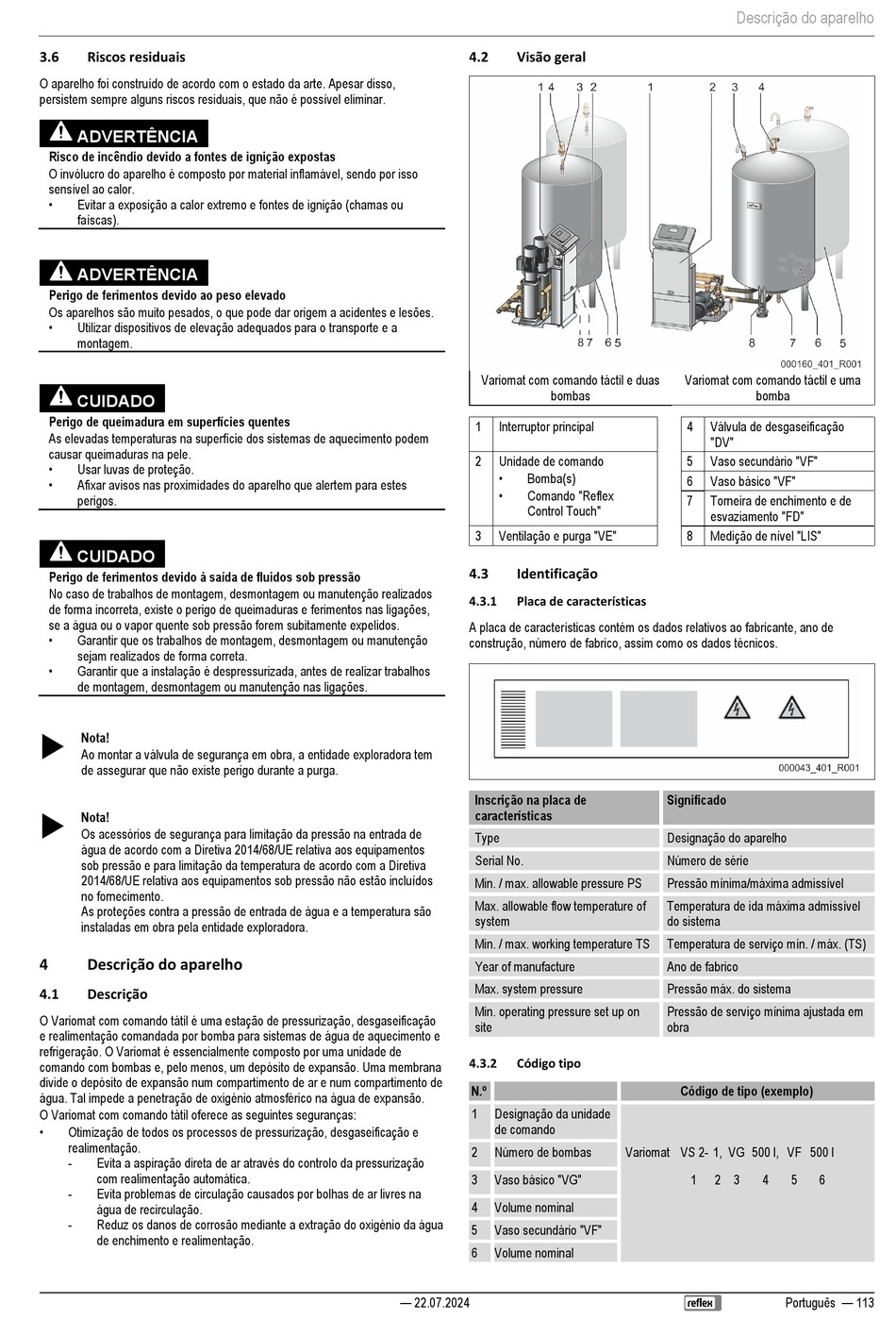

3.6
Riscos residuais
O aparelho foi construído de acordo com o estado da arte. Apesar disso,
persistem sempre alguns riscos residuais, que não é possível eliminar.
ADVERTÊNCIA
Risco de incêndio devido a fontes de ignição expostas
O invólucro do aparelho é composto por material inflamável, sendo por isso
sensível ao calor.
•
Evitar a exposição a calor extremo e fontes de ignição (chamas ou
faíscas).
ADVERTÊNCIA
Perigo de ferimentos devido ao peso elevado
Os aparelhos são muito pesados, o que pode dar origem a acidentes e lesões.
•
Utilizar dispositivos de elevação adequados para o transporte e a
montagem.
CUIDADO
Perigo de queimadura em superfícies quentes
As elevadas temperaturas na superfície dos sistemas de aquecimento podem
causar queimaduras na pele.
•
Usar luvas de proteção.
•
Afixar avisos nas proximidades do aparelho que alertem para estes
perigos.
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção realizados
de forma incorreta, existe o perigo de queimaduras e ferimentos nas ligações,
se a água ou o vapor quente sob pressão forem subitamente expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou manutenção
sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
Nota!
Ao montar a válvula de segurança em obra, a entidade exploradora tem
de assegurar que não existe perigo durante a purga.
Nota!
Os acessórios de segurança para limitação da pressão na entrada de
água de acordo com a Diretiva 2014/68/UE relativa aos equipamentos
sob pressão e para limitação da temperatura de acordo com a Diretiva
2014/68/UE relativa aos equipamentos sob pressão não estão incluídos
no fornecimento.
As proteções contra a pressão de entrada de água e a temperatura são
instaladas em obra pela entidade exploradora.
4
Descrição do aparelho
4.1
Descrição
O Variomat com comando tátil é uma estação de pressurização, desgaseificação
e realimentação comandada por bomba para sistemas de água de aquecimento e
refrigeração. O Variomat é essencialmente composto por uma unidade de
comando com bombas e, pelo menos, um depósito de expansão. Uma membrana
divide o depósito de expansão num compartimento de ar e num compartimento de
água. Tal impede a penetração de oxigénio atmosférico na água de expansão.
O Variomat com comando tátil oferece as seguintes seguranças:
•
Otimização de todos os processos de pressurização, desgaseificação e
realimentação.
-
Evita a aspiração direta de ar através do controlo da pressurização
com realimentação automática.
-
Evita problemas de circulação causados por bolhas de ar livres na
água de recirculação.
-
Reduz os danos de corrosão mediante a extração do oxigénio da água
de enchimento e realimentação.
4.2
Visão geral
Variomat com comando táctil e duas
bombas
1
Interruptor principal
2
Unidade de comando
•
Bomba(s)
•
Comando "Reflex
Control Touch"
3
Ventilação e purga "VE"
4.3
Identificação
4.3.1
Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de
características
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2
Código tipo
N.º
1
Designação da unidade
de comando
2
Número de bombas
3
Vaso básico "VG"
4
Volume nominal
5
Vaso secundário "VF"
6
Volume nominal
— 22.07.2024
Descrição do aparelho
Variomat com comando táctil e uma
bomba
4
Válvula de desgaseificação
"DV"
5
Vaso secundário "VF"
6
Vaso básico "VF"
7
Torneira de enchimento e de
esvaziamento "FD"
8
Medição de nível "LIS"
Significado
Designação do aparelho
Número de série
Pressão mínima/máxima admissível
Temperatura de ida máxima admissível
do sistema
Temperatura de serviço mín. / máx. (TS)
Ano de fabrico
Pressão máx. do sistema
Pressão de serviço mínima ajustada em
obra
Código de tipo (exemplo)
Variomat VS 2- 1, VG 500 l, VF 500 l
1
2 3
4
5
