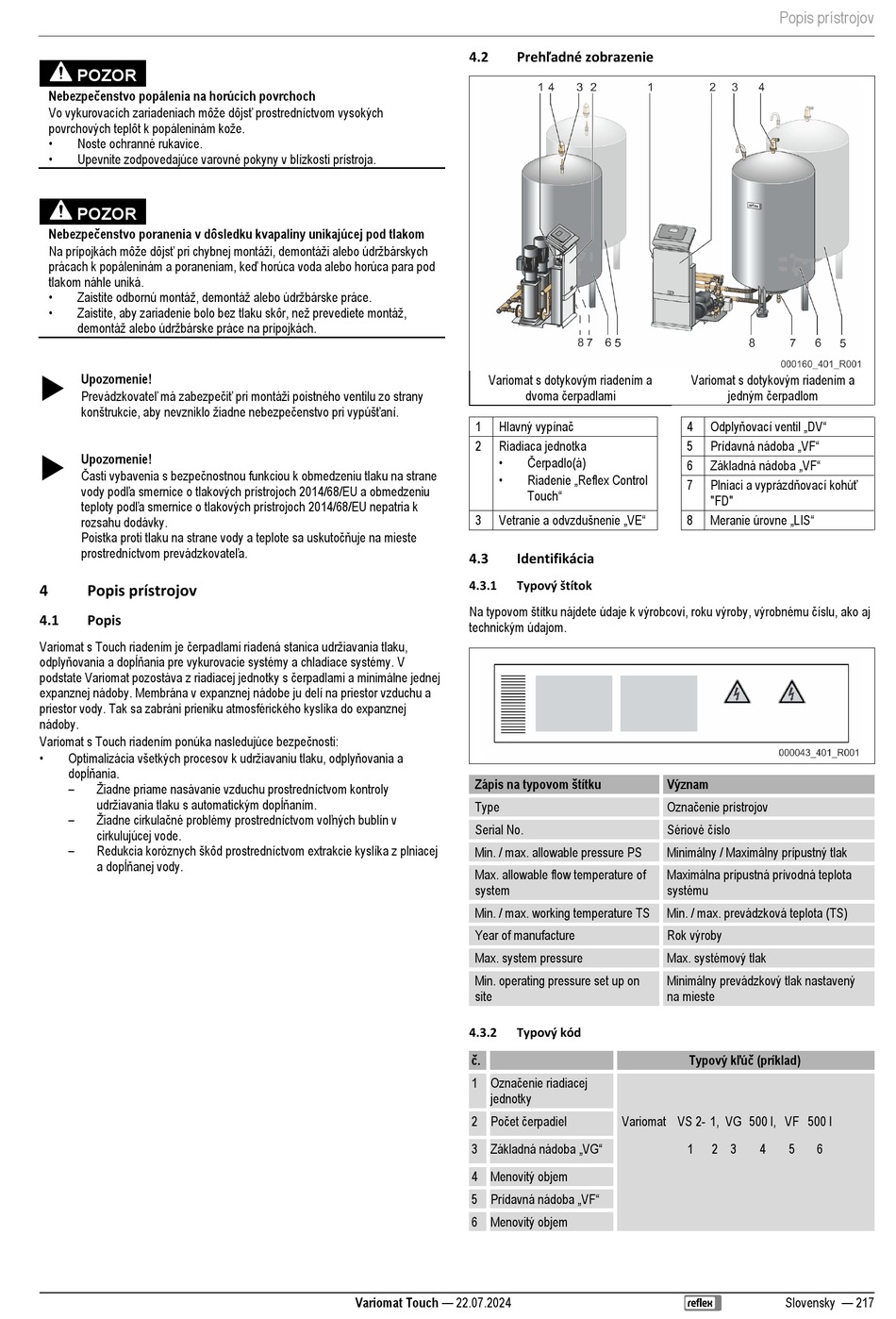

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 217

POZOR
Nebezpečenstvo popálenia na horúcich povrchoch
Vo vykurovacích zariadeniach môže dôjsť prostredníctvom vysokých
povrchových teplôt k popáleninám kože.
•
Noste ochranné rukavice.
•
Upevnite zodpovedajúce varovné pokyny v blízkosti prístroja.
POZOR
Nebezpečenstvo poranenia v dôsledku kvapaliny unikajúcej pod tlakom
Na prípojkách môže dôjsť pri chybnej montáži, demontáži alebo údržbárskych
prácach k popáleninám a poraneniam, keď horúca voda alebo horúca para pod
tlakom náhle uniká.
• Zaistite odbornú montáž, demontáž alebo údržbárske práce.
• Zaistite, aby zariadenie bolo bez tlaku skôr, než prevediete montáž,
demontáž alebo údržbárske práce na prípojkách.

Upozornenie!
Prevádzkovateľ má zabezpečiť pri montáži poistného ventilu zo strany
konštrukcie, aby nevzniklo žiadne nebezpečenstvo pri vypúšťaní.

Upozornenie!
Časti vybavenia s bezpečnostnou funkciou k obmedzeniu tlaku na strane
vody podľa smernice o tlakových prístrojoch 2014/68/EU a obmedzeniu
teploty podľa smernice o tlakových prístrojoch 2014/68/EU nepatria k
rozsahu dodávky.
Poistka proti tlaku na strane vody a teplote sa uskutočňuje na mieste
prostredníctvom prevádzkovateľa.
4 Popis prístrojov
4.1 Popis
Variomat s Touch riadením je čerpadlami riadená stanica udržiavania tlaku,
odplyňovania a dopĺňania pre vykurovacie systémy a chladiace systémy. V
podstate Variomat pozostáva z riadiacej jednotky s čerpadlami a minimálne jednej
expanznej nádoby. Membrána v expanznej nádobe ju delí na priestor vzduchu a
priestor vody. Tak sa zabráni prieniku atmosférického kyslíka do expanznej
nádoby.
Variomat s Touch riadením ponúka nasledujúce bezpečnosti:
• Optimalizácia všetkých procesov k udržiavaniu tlaku, odplyňovania a
dopĺňania.
– Žiadne priame nasávanie vzduchu prostredníctvom kontroly
udržiavania tlaku s automatickým dopĺňaním.
– Žiadne cirkulačné problémy prostredníctvom voľných bublín v
cirkulujúcej vode.
– Redukcia koróznych škôd prostredníctvom extrakcie kyslíka z plniacej
a dopĺňanej vody.
Prehľadné zobrazenie
4.2
Variomat s dotykovým riadením a
dvoma čerpadlami
Hlavný vypínač
1
2 Riadiaca jednotka
•
•
Vetranie a odvzdušnenie „VE"
3
4.3 Identifikácia
Typový štítok
4.3.1
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako aj
technickým údajom.
Zápis na typovom štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Typový kód
č.
1 Označenie riadiacej
jednotky
2 Počet čerpadiel
3 Základná nádoba „VG"
4 Menovitý objem
5 Prídavná nádoba „VF"
6 Menovitý objem
Variomat Touch — 22.07.2024
Variomat s dotykovým riadením a
4
5
Čerpadlo(á)
6
Riadenie „Reflex Control
7
Touch"
8
Význam
Označenie prístrojov
Sériové číslo
Minimálny / Maximálny prípustný tlak
Maximálna prípustná prívodná teplota
systému
Min. / max. prevádzková teplota (TS)
Rok výroby
Max. systémový tlak
Minimálny prevádzkový tlak nastavený
na mieste
Typový kľúč (príklad)
Variomat VS 2- 1, VG 500 l, VF 500 l
1
Popis prístrojov
jedným čerpadlom
Odplyňovací ventil „DV"
Prídavná nádoba „VF"
Základná nádoba „VF"
Plniaci a vyprázdňovací kohúť
"FD"
Meranie úrovne „LIS"
2 3 4 5 6
Slovensky — 217
