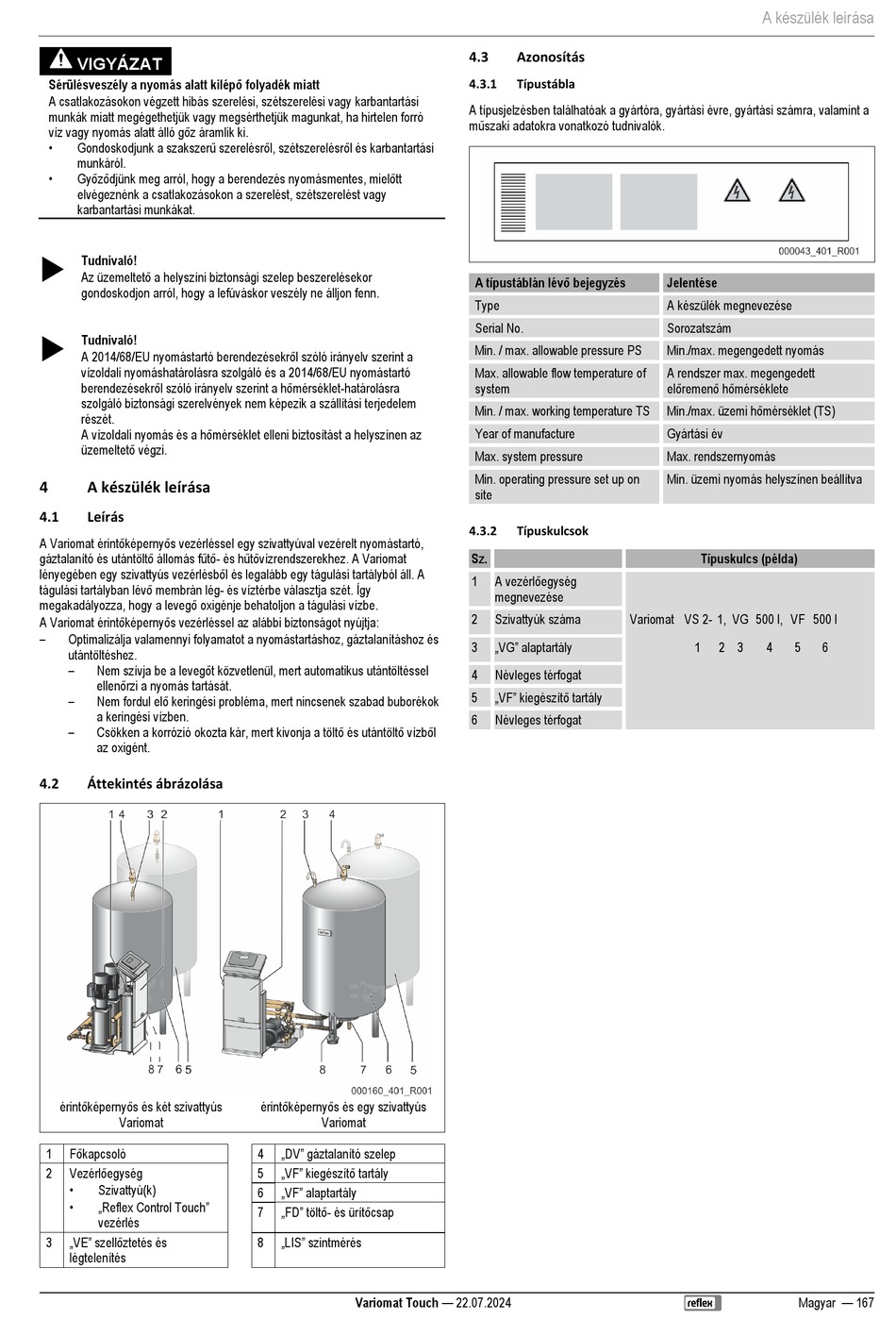

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 167

VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen forró
víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.

Tudnivaló!
Az üzemeltető a helyszíni biztonsági szelep beszerelésekor
gondoskodjon arról, hogy a lefúváskor veszély ne álljon fenn.

Tudnivaló!
A 2014/68/EU nyomástartó berendezésekről szóló irányelv szerint a
vízoldali nyomáshatárolásra szolgáló és a 2014/68/EU nyomástartó
berendezésekről szóló irányelv szerint a hőmérséklet-határolásra
szolgáló biztonsági szerelvények nem képezik a szállítási terjedelem
részét.
A vízoldali nyomás és a hőmérséklet elleni biztosítást a helyszínen az
üzemeltető végzi.
4 A készülék leírása
4.1 Leírás
A Variomat érintőképernyős vezérléssel egy szivattyúval vezérelt nyomástartó,
gáztalanító és utántöltő állomás fűtő- és hűtővízrendszerekhez. A Variomat
lényegében egy szivattyús vezérlésből és legalább egy tágulási tartályból áll. A
tágulási tartályban lévő membrán lég- és víztérbe választja szét. Így
megakadályozza, hogy a levegő oxigénje behatoljon a tágulási vízbe.
A Variomat érintőképernyős vezérléssel az alábbi biztonságot nyújtja:
–
Optimalizálja valamennyi folyamatot a nyomástartáshoz, gáztalanításhoz és
utántöltéshez.
– Nem szívja be a levegőt közvetlenül, mert automatikus utántöltéssel
ellenőrzi a nyomás tartását.
– Nem fordul elő keringési probléma, mert nincsenek szabad buborékok
a keringési vízben.
– Csökken a korrózió okozta kár, mert kivonja a töltő és utántöltő vízből
az oxigént.
4.2 Áttekintés ábrázolása
érintőképernyős és két szivattyús
Variomat
Főkapcsoló
1
Vezérlőegység
2
•
Szivattyú(k)
• „Reflex Control Touch"
vezérlés
„VE" szellőztetés és
3
légtelenítés
érintőképernyős és egy szivattyús
Variomat
„DV" gáztalanító szelep
4
„VF" kiegészítő tartály
5
„VF" alaptartály
6
„FD" töltő- és ürítőcsap
7
„LIS" szintmérés
8
Variomat Touch — 22.07.2024
4.3 Azonosítás
4.3.1 Típustábla
A típusjelzésben találhatóak a gyártóra, gyártási évre, gyártási számra, valamint a
műszaki adatokra vonatkozó tudnivalók.
A típustáblán lévő bejegyzés
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.3.2 Típuskulcsok
Sz.
A vezérlőegység
1
megnevezése
2 Szivattyúk száma Variomat VS 2- 1, VG 500 l, VF 500 l
„VG" alaptartály
3
4 Névleges térfogat
„VF" kiegészítő tartály
5
6 Névleges térfogat
A készülék leírása
Jelentése
A készülék megnevezése
Sorozatszám
Min./max. megengedett nyomás
A rendszer max. megengedett
előremenő hőmérséklete
Min./max. üzemi hőmérséklet (TS)
Gyártási év
Max. rendszernyomás
Min. üzemi nyomás helyszínen beállítva
Típuskulcs (példa)
1 2 3 4 5 6
Magyar — 167
