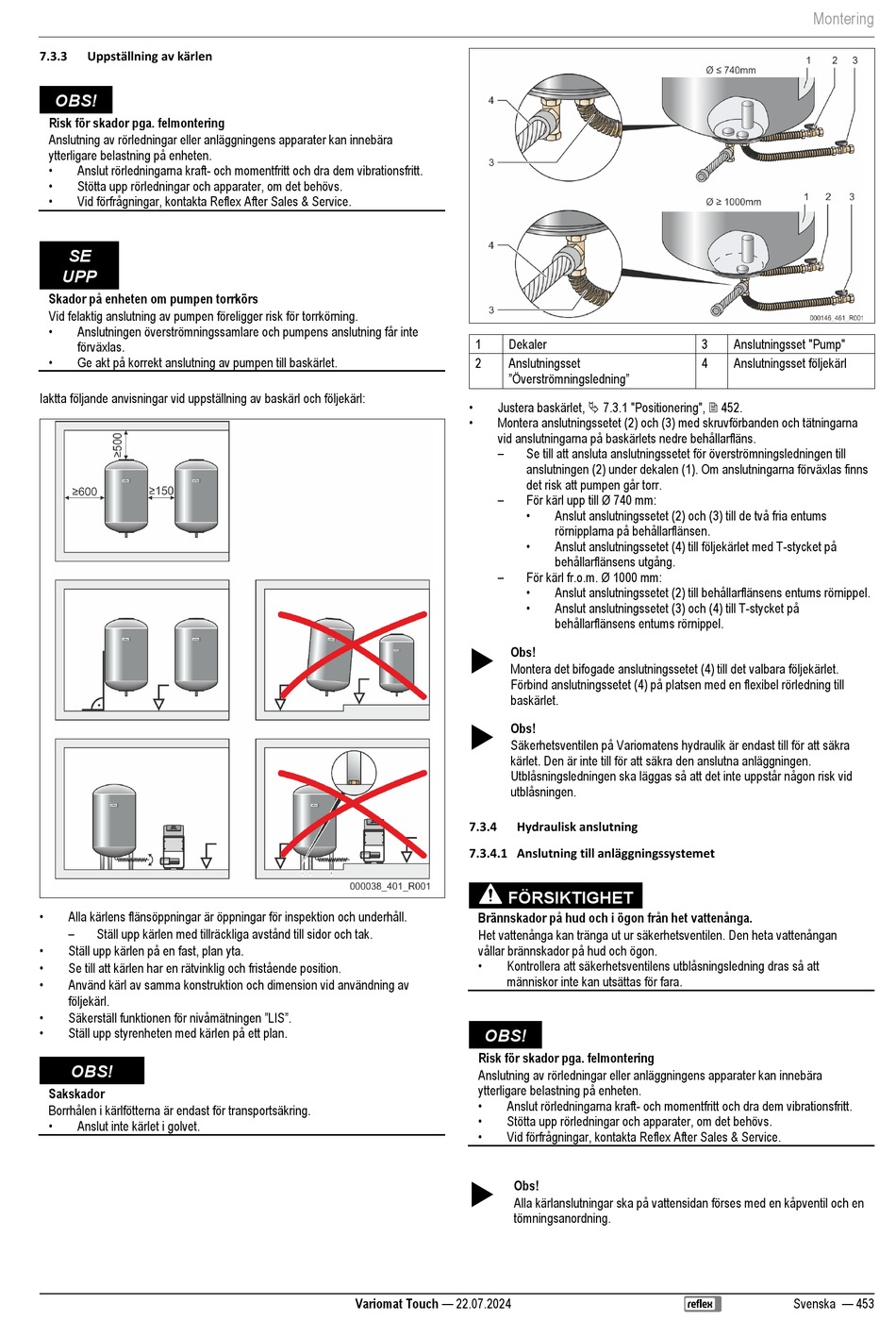

Reflex Variomat Touch VS 2-1/35 Originalbetriebsanleitung Seite 453

7.3.3 Uppställning av kärlen
OBS!
Risk för skador pga. felmontering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Anslut rörledningarna kraft- och momentfritt och dra dem vibrationsfritt.
•
Stötta upp rörledningar och apparater, om det behövs.
•
Vid förfrågningar, kontakta Reflex After Sales & Service.
SE
UPP
Skador på enheten om pumpen torrkörs
Vid felaktig anslutning av pumpen föreligger risk för torrkörning.
•
Anslutningen överströmningssamlare och pumpens anslutning får inte
förväxlas.
•
Ge akt på korrekt anslutning av pumpen till baskärlet.
Iaktta följande anvisningar vid uppställning av baskärl och följekärl:
•
Alla kärlens flänsöppningar är öppningar för inspektion och underhåll.
–
Ställ upp kärlen med tillräckliga avstånd till sidor och tak.
•
Ställ upp kärlen på en fast, plan yta.
•
Se till att kärlen har en rätvinklig och fristående position.
•
Använd kärl av samma konstruktion och dimension vid användning av
följekärl.
• Säkerställ funktionen för nivåmätningen "LIS".
•
Ställ upp styrenheten med kärlen på ett plan.
OBS!
Sakskador
Borrhålen i kärlfötterna är endast för transportsäkring.
•
Anslut inte kärlet i golvet.
1 Dekaler
2 Anslutningsset
"Överströmningsledning"
•
Justera baskärlet,  7.3.1 "Positionering",  452.
•
Montera anslutningssetet (2) och (3) med skruvförbanden och tätningarna
vid anslutningarna på baskärlets nedre behållarfläns.
–
–
–

Obs!
Montera det bifogade anslutningssetet (4) till det valbara följekärlet.
Förbind anslutningssetet (4) på platsen med en flexibel rörledning till
baskärlet.

Obs!
Säkerhetsventilen på Variomatens hydraulik är endast till för att säkra
kärlet. Den är inte till för att säkra den anslutna anläggningen.
Utblåsningsledningen ska läggas så att det inte uppstår någon risk vid
utblåsningen.
7.3.4 Hydraulisk anslutning
7.3.4.1 Anslutning till anläggningssystemet
FÖRSIKTIGHET
Brännskador på hud och i ögon från het vattenånga.
Het vattenånga kan tränga ut ur säkerhetsventilen. Den heta vattenångan
vållar brännskador på hud och ögon.
•
Kontrollera att säkerhetsventilens utblåsningsledning dras så att
människor inte kan utsättas för fara.
OBS!
Risk för skador pga. felmontering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Anslut rörledningarna kraft- och momentfritt och dra dem vibrationsfritt.
•
Stötta upp rörledningar och apparater, om det behövs.
•
Vid förfrågningar, kontakta Reflex After Sales & Service.

Obs!
Alla kärlanslutningar ska på vattensidan förses med en kåpventil och en
tömningsanordning.
Variomat Touch — 22.07.2024
Se till att ansluta anslutningssetet för överströmningsledningen till
anslutningen (2) under dekalen (1). Om anslutningarna förväxlas finns
det risk att pumpen går torr.
För kärl upp till Ø 740 mm:
•
Anslut anslutningssetet (2) och (3) till de två fria entums
rörnipplarna på behållarflänsen.
•
Anslut anslutningssetet (4) till följekärlet med T-stycket på
behållarflänsens utgång.
För kärl fr.o.m. Ø 1000 mm:
•
Anslut anslutningssetet (2) till behållarflänsens entums rörnippel.
•
Anslut anslutningssetet (3) och (4) till T-stycket på
behållarflänsens entums rörnippel.
Montering
3 Anslutningsset "Pump"
4 Anslutningsset följekärl
